Hvad er vakuumafbryderen?

Lugao Vacuum Circuit Breaker (VCB) er en væsentlig del af elektrisk udstyr i højspændingsevne. Formålet er at afskære strømmen i tilfælde af en funktionsfejl og derved beskytte kredsløbet. Lugao vakuumafbrydere er vidt brugt i forskellige industrielle og kommercielle anvendelser, især i mellemstore og højspændingsapplikationer, hvor pålidelig og effektiv beskyttelse er afgørende. Gennem denne artikel vil Lugao føre dig til at udforske arbejdsprincippet, nøglekomponenter, fordele, applikationer og vedligeholdelse af vores Lugao Vacuum Circuit Breakers, hvilket giver indsigt i, hvorfor de er blevet et populært valg i elektriske kraftsystemer i dag.

Arbejdsprincippet for vakuumafbryderen

Den primære funktion af Lugao vakuumafbrydere er at afbryde fejlstrømme og beskytte elektriske kredsløb mod potentiel skade. Når der opstår en funktionsfejl, afskærer vakuumafbryderen hurtigt strømmen for at forhindre overophedning, brand eller andre farlige konsekvenser. I modsætning til andre typer afbrydere, slukker Lugao vakuumafbrydere buer i et vakuumkammer. Når kontakterne inde i afbryderen adskilles, dannes en bue mellem dem. I Lugao -vakuumafbrydere kan vakuumet forhindre ionisering og hurtigt gendanne isolering mellem kontakterne, så buen kan næsten øjeblikkeligt slukkes.

Hvorfor bruge et vakuum?

Vakuumkammeret af Lugao Vacuum Circuit Breaker er nøglen til dens ydeevne. Der er næsten ingen partikler i vakuumet, og manglen på ionisering gør det vanskeligt for buen at vare. Derfor er hastigheden af ​​lysbue -slukning meget hurtigere end i luft eller gas. Denne effektive strømafbrydelse er en af ​​hovedårsagerne til, at vakuumafbrydere er vidt brugt i højspændingsevne.

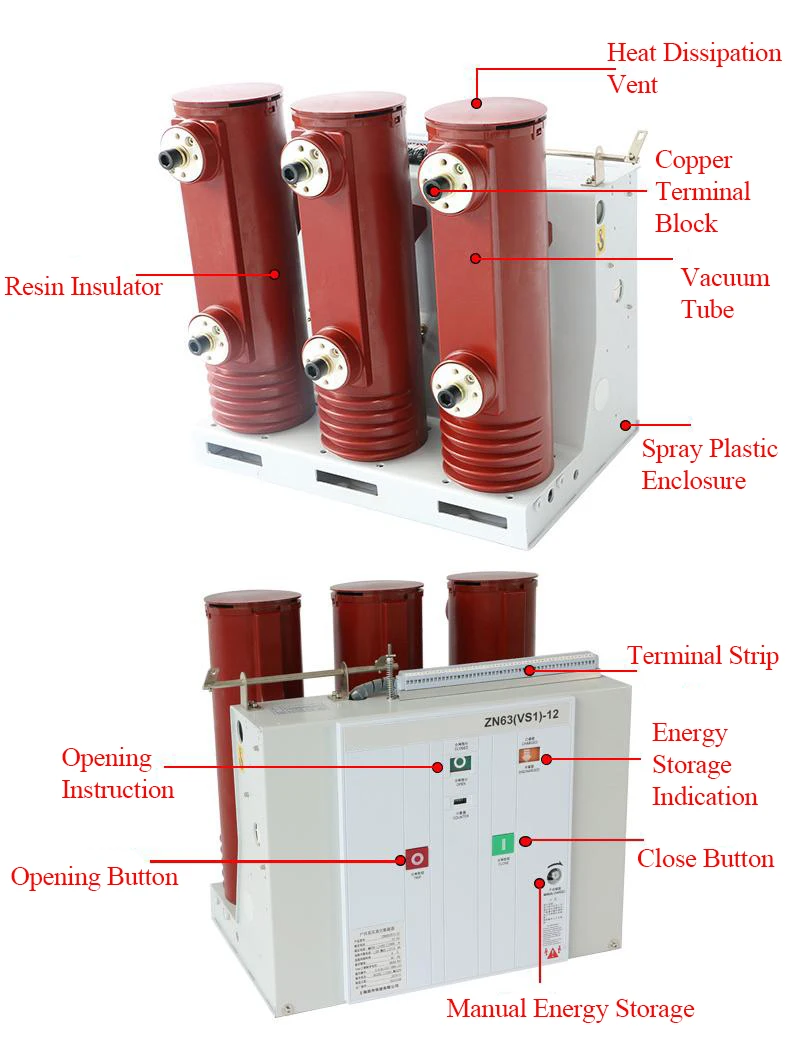

Nøglekomponenter i en vakuumafbryder

1.VACUUM Interrupter: Vakuumbuen slukningskammer er kernen i en vakuumafbryder. Det består af to kontakter, der er lukket i et vakuum. Når disse to kontakter adskilles, slukker vakuumbuen, at slukningskammeret straks slukker buen i et vakuummiljø.

2. Driftsmekanisme:Driftsmekanismen er ansvarlig for åbning og lukning af kontakterne i vakuumbue -slukkekammeret. Det kan betjenes manuelt eller elektrisk for nøjagtigt at kontrollere driften af ​​vakuumafbryderen.

3. isoleringsmateriale:På grund af det faktum, at vakuumafbrydere typisk bruges til medium til højspændingsapplikationer, er isolering mellem komponenter afgørende. For at sikre sikker drift under høj spænding bruger vi isoleringsmaterialer af høj kvalitet.

4. hus: Vakuumafbrydere er typisk installeret i robuste indkapslinger for at beskytte dem mod miljøfaktorer som fugt og støv, hvilket kan påvirke deres præstation.

Fordele ved vakuumafbrydere

Sammenlignet med andre typer afbrydere har vakuumafbrydere flere fordele, hvilket gør det til et populært valg i elektriske kraftsystemer:

1. høj dielektrisk styrke: Vakuumkammeret i en vakuumafbryder har fremragende dielektrisk styrke, så det kan afbryde højspændingskredsløb uden risiko for sammenbrud.

2. minimal vedligeholdelse:Vakuumafbrydere har færre bevægelige dele og kræver minimal vedligeholdelse under drift. Dette er især fordelagtigt i fjerninstallation eller højspændingsstationer, hvor regelmæssig vedligeholdelse er vanskelig.

3. hurtig drift: Vakuumafbrydere fungerer hurtigt, hvilket gør dem meget effektive til at beskytte udstyr mod virkningerne af fejl. Denne hurtige operation minimerer skader og nedetid i størst mulig omfang, hvilket forbedrer det elektriske systems pålidelighed.

4. miljøvenlig: I modsætning til gasisolerede afbrydere kræver vakuumafbrydere ikke skadelige gasser, såsom svovl hexafluorid (SF6) under drift, hvilket gør dem til en miljøvenlig afbryder.

5. Lang levetid: Holdbarheden og effektiviteten af ​​vakuumafbrydere hjælper med at udvide deres levetid. På grund af det faktum, at vakuumniveauet ikke falder over tid, kan disse afbrydere opretholde deres effektivitet i mange år og derved reducere behovet for hyppig udskiftning.

Anvendelser af vakuumafbrydere

Vakuumafbrydere kan bruges i forskellige lejligheder, hovedsageligt til mellem- og højspændingsapplikationer. Nogle almindelige applikationer inkluderer:

1. kraftproduktion: I kraftværker er vakuumafbrydere afgørende for at beskytte generatorer, transformere og andet kritisk udstyr. Vakuumafbrydere sikrer, at eventuelle fejl hurtigt kan afbrydes for at forhindre skader i stor skala og dyre nedetid.

2. Supplation: Vakuumafbrydere er vidt brugt i understationer til styring af mellemstore og højspændingssystemer. Vakuumafbrydere kan hurtigt og effektivt afskære fejlstrømme, hvilket gør dem meget velegnede til disse miljøer.

3. Industrielle indstillinger: Fremstillingsfaciliteter og tung industri er afhængige af vakuumafbrydere for at beskytte udstyr mod virkningerne af fejl. Vakuumafbrydere er holdbare og kræver lav vedligeholdelse, hvilket gør dem meget velegnede til applikationer, der kræver høj pålidelighed.

4. kommercielle bygninger: Store kommercielle bygninger og kontorkomplekser bruger typisk vakuumafbrydere for at sikre sikkerheden og pålideligheden af ​​deres elektriske systemer. Vakuumafbrydere er designet til at være kompakte, effektive og lette at integrere i eksisterende elektrisk infrastruktur.

5. Jernbanesystemer: I jernbanebranchen bruges vakuumafbrydere til at beskytte de strømforsyningssystemer, der kører togene. Deres robuste design og pålidelighed gør dem velegnede til denne kritiske infrastruktur.

Vedligeholdelse af vakuumafbrydere

Et betydeligt træk ved vakuumafbrydere er deres ekstremt lave vedligeholdelseskrav. Imidlertid kan regelmæssige inspektioner og vedligeholdelse sikre optimal ydeevne og levetid. De vigtigste vedligeholdelsesmetoder til vakuumafbrydere inkluderer:

1. Inspektion af kontakter: Selvom slid af vakuumafbrydere er minimalt, er det stadig nødvendigt at kontrollere for eventuelle tegn på korrosion på kontakterne. Rettidig udskiftning af slidte kontakter hjælper med at bevare effektiviteten af ​​afbrydere.

2. vakuumintegritetskontrol: Vakuumet i lysbuen slukningskammeret skal holdes intakt for at sikre pålidelig lysbue -slukning. Det anbefales at regelmæssigt teste vakuumintegriteten for at verificere, at der ikke er lækager eller nedbrydning.

3. mekanisk driftstest: Regelmæssig test af driftsmekanismen er nødvendig for at sikre en jævn åbning og lukning af vakuumafbryderen. Mekaniske komponenter skal regelmæssigt smures for at forhindre slid.

4. elektrisk test: Regelmæssig elektrisk test, såsom isoleringsmodstand og kontaktbestandighedstest, kan hjælpe med at identificere eventuelle problemer i vakuumafbrydere.

Sammenligning med andre typer afbrydere

For at forstå den unikke værdi af vakuumafbryderen er det nyttigt at sammenligne det med andre typer afbrydere, såsom luftafbrydere og gasisolerede afbrydere.

- Air Circuit Breaker (ACB):

Luftafbrydere er afhængige af atmosfærisk luft for at slukke buen, hvilket gør dem mindre effektive til højspændingsapplikationer sammenlignet med vakuumafbrydere. Vakuumafbrydere har en højere dielektrisk styrke, hvilket giver dem mulighed for at håndtere højere spændinger mere effektivt.

- Gasisoleret afbryder (GCB):

Gasisolerede afbrydere bruger ofte SF6-gas til at slukke buen. Selvom den er effektiv, er SF6 en potent drivhusgas, og gasisolerede afbrydere kræver strenge håndteringsprocedurer. Vakuumafbrydere bruger derimod en ren og bæredygtig tilgang uden miljøpåvirkning.

Fremtidige tendenser og udviklinger i vakuumafbrydere

Med løbende fremskridt inden for teknologi forventes vakuumafbrydere at blive endnu mere effektive og vidt brugt. Nogle tendenser og fremtidige udviklinger på området inkluderer:

1. Integration med smarte gitter: Med populariseringen af ​​smarte gitter er design af vakuumafbrydere i stigende grad udstyret med avanceret overvågning og kontrolfunktioner. Dette muliggør dataindsamling i realtid og fjernbetjening og forbedrer dermed pålideligheden og effektiviteten af ​​elsystemet.

2. Forbedrede materialer: Forskningen inden for materialevidenskab fremmer materialerne i vakuumafbrydere til at være mere holdbare og effektive. Disse materialer er designet til yderligere at udvide deres levetid og reducere vedligeholdelseskrav.

3. kompakte design: Strukturen af ​​vakuumafbrydere bliver mere og mere kompakte, hvilket gør dem velegnede til applikationer med begrænset plads, såsom bystationer og kommercielle bygninger.

4. Forbedret fejldetektion: Fremtidige vakuumafbrydere kan vedtage avanceret fejldetekteringsteknologi for at give hurtigere og mere nøjagtige svar på fejl. Dette vil yderligere reducere risikoen for skader og forbedre den samlede pålidelighed af elsystemet.

Konklusion

Vakuumafbryderen er en uvurderlig komponent i moderne elektriske systemer, der giver pålidelig og effektiv beskyttelse i mellem- og højspændingsapplikationer. Med en unik vakuumbaseret mekanisme slukker den hurtigt buer og afbryder fejlstrømme, der tilbyder overlegen dielektrisk styrke og miljømæssig bæredygtighed sammenlignet med andre typer af strømafbrydere. De minimale vedligeholdelseskrav, lange levetid og egnethed til en lang række applikationer gør vakuumafbryderen til et populært valg til kraftproduktion, industrielle omgivelser og kommercielle bygninger. Efterhånden som teknologien fortsætter med at gå videre, giver fremtiden for vakuumafbrydere løfte om endnu større effektivitet, smart gitterintegration og kompakte design.
