Hvordan vælger jeg switchgear, der passer til dine behov?

Leder du efterswitchgeartil dit nye projekt? Men forvirret over, hvordan du vælger det rigtige produkt til dine behov?

Dagens marked tilbyder en række stilarter, størrelser og design, der kan bruges til at hjælpe med at imødekomme dine energibehov. Selvom det kan virke kompliceret ved første øjekast. Tag dig tid til omhyggeligt at sammenligne hver type switchgear relateret til din specifikke applikation. Det vil sikre, at du finder det magtprodukt, der imødekommer dine behov.

I dette blogindlæg, lad os udforske de vigtigste faktorer ved valg af switchgear. Så du kan tage en informeret beslutning, der er bedst for dig. Læs videre for at lære mere!

1. Hvad er en strømtransformator, og hvad er dens funktion?

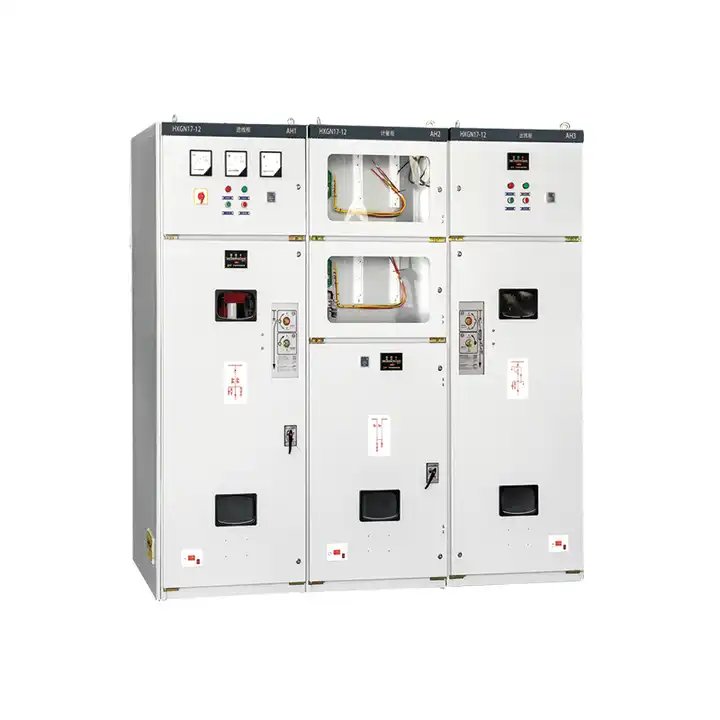

Et switchgear er en elektrisk enhed, hvis hovedfunktion er at åbne og lukke, kontrollere og beskytte elektrisk udstyr under processen med kraftproduktion, transmission, distribution og energikonvertering i kraftsystemet.

Switchgear kaldes normalt et komplet sæt switches eller komplette sæt strømfordelingsudstyr. Med strømafbryderen som kernen, i henhold til kravene til det elektriske primære hovedledningsdiagram, er elektriske apparater med høj spænding og lavspænding (inklusive kontrol, beskyttelse og måleapparater) samt busbar, der er aktiverende ledere og isolatorer samlet i et lukket eller åbent metalskab, hvilket således danner en nøgleindretning til modtagelse og distribution af elektriske energi i strømsystemet.

Kontaktkabinettet realiserer åbnings- og lukningsoperationer af elsystemet gennem enheder såsom afbrydere for at sikre den normale drift og sikkerhed for strømudstyr.

SwitchGear er udstyret med primære og sekundære løsninger for at afklare dens strømaggregering, distribution, måling og beskyttelsesfunktioner for at sikre den stabile drift af kraftsystemet.

Kontaktkabinettet har driftsprocedurer og mekaniske og elektriske sammenlåstmekanismer, såsom beskyttelsesfunktioner, som effektivt kan forhindre forekomst af effektulykker.

Metalskallen på switch -kabinettet er jordet for at forhindre folk i at nærme sig levende dele og røre ved bevægelige dele og for at forhindre eksterne faktorer i at påvirke interne faciliteter.

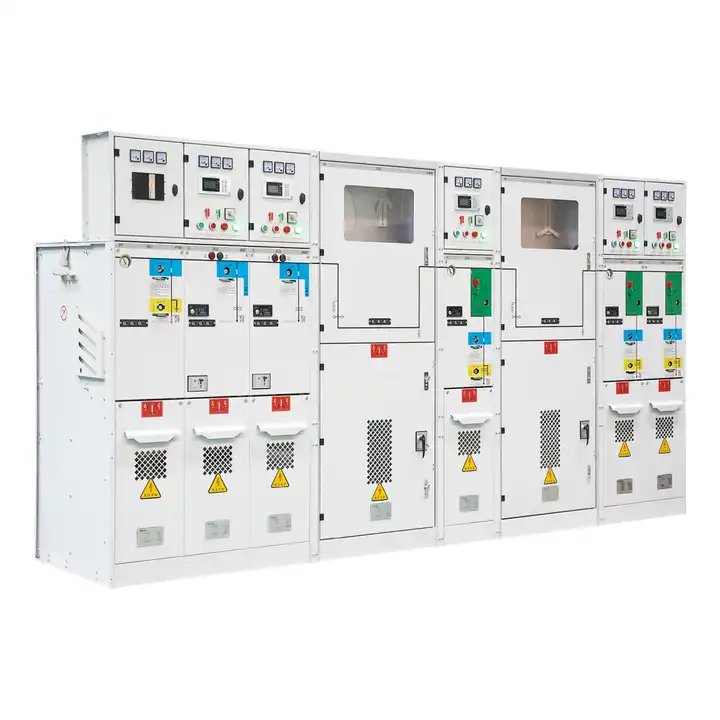

2. Forskellige typer switchgear

Der er mange muligheder forswitchgear, udseende og størrelse, velegnet til en række anvendelsessteder og industrielle formål. I henhold til spændingsniveauet er det opdelt i højspændingsafbrydere, mellemspændingsafbryder og lavspændingsafbryder. I henhold til strukturen er det opdelt i fast switchgear og udtagelig switchgear. I henhold til formålet er det opdelt i distributionsafbrydere, kontrolafbryder og kondensatorkompensationsskab.

Det er hovedsageligt velegnet til forskellige lejligheder, såsom kraftværker, stationer, petrokemisk industri, metallurgi og stålrulling, let industri og tekstil, fabrikker og miner, boligområder, højhuse osv.

3.Hvordan vælger switchgear, der passer til dine behov?

1. elektriske parametre

Den nominelle spænding skal matche gitterspændingen, og den nominelle strøm skal vælges i henhold til belastningsstrømmen, og mindst 20% -30% bør reserveres til fremtidige ekspansionsbehov. Kortslutningstolerancen skal sikre, at strømmen sikkert kan afbrydes i tilfælde af en kortslutningsfejl.

2. Beskyttelsesniveau (IP -niveau)

IP20 er velegnet til tørre, støvfrie indendørs miljøer (såsom distributionsrum) og steder med lave miljøkrav. IP54 og derover er egnede til fugtige, støvede eller udendørs miljøer (såsom miner og kemiske planter).

4. Hvordan skal du installere eller udskifte switch -kabinettet?

Kontroller de grundlæggende dimensioner (fejl ≤ 2 mm), hejs på plads efter slukket, niveau og stram. Tilslut jordtråden, busbar og kontroltråd i rækkefølge, og fjern den sekundære ledning først, når du udskiftes. Testisolering (≥1000mΩ) og mekanisk drift.

5. Forholdsregler for vedligeholdelse af switchgear

Switchgearer et vigtigt udstyr i elsystemet og kræver standardvedligeholdelse for at sikre sikker og pålidelig drift.

Kontroller regelmæssigt tætheden i terminalerne og test sikkerheden på beskyttelsesenheden; Vær opmærksom på at rengøre støvet på overfladen af ​​de isolerende dele og opretholde god ventilation og varmeafledning; Fokus på overvågning af kontakttemperaturen for at forhindre overophedning og forårsage fejl. Opret vedligeholdelsesfiler for at spore ændringer i status for udstyr.

Gennem standardiserede vedligeholdelsesprocesser kan switchgearets levetid udvides markant, og den stabile drift af distributionssystemet kan garanteres.

6. Konklusion

Det er vigtigt at følge standardvedligeholdelsesforanstaltninger for at holde dit switchgear i god stand. Regelmæssige inspektioner for løse forbindelser, komponentskader og overophedning er centrale vedligeholdelsestrin.

Derudover skal du sørge for at fjerne støv, der er akkumuleret inde i skabet og sikre korrekt varmeafledning og ventilation. Ved at udføre disse grundlæggende, men vigtige vedligeholdelsesforanstaltninger, vil du udvide levetiden for dit switchgear og sikre langvarig stabil drift!
