Hvad er de forskellige typer og designs af MNS lavspændingsudtrækkeligt koblingsudstyr?

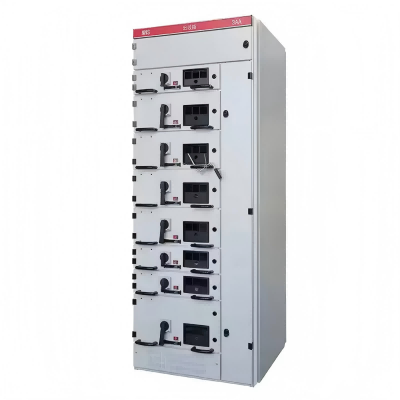

Lugao's MNS lavspændingsudtrækkelige koblingsudstyrsramme bruger C-formet materiale med et 25 mm modul, som er forbundet gennem stik til at danne en række forskellige skabsstrukturer og skuffeenheder for at imødekomme forskellige behov. MCC kabinettet anvender højstyrke, flammehæmmende tekniske plastkomponenter for øget sikkerhed. Ydermere er funktionspanelerne modificeret fra udenlandske modeller og kombineret med et 200 mm modul, hvilket gør det mere velegnet til blandede PC- og MCC-skabsdesign. De udtrækkelige enheder og kabinettet har en pålidelig sammenlåsningsanordning for at forhindre belastningsskift, når kontakten er strømførende, hvilket øger sikkerheden. Skabet er generelt samlet af koldvalsede stålplader efter passiveringsbehandling, men aluminium-zinkbelagte stålplader kan også anvendes efter brugernes krav.

• Typer af koblingsudstyr

1. Modtage- og busbindsskabe

Forskellige indenlandske og internationale afbrydere af rammetype, såsom RMW1, CW1, NA1, DW45, CDW7, MT og E-serien, bruges som hovedafbryder til at levere modtage- eller busbindende funktioner. 2. Power Center kabinet (PC)

Strømfordelingen bruger forskellige typer indenlandske og internationale kabinetmonterede afbrydere, såsom DW45, NA1, CDW7MT og E-serien.

3. Motorkontrolcenter (MCC)

Sammensat af store og små skuffer, anvender hvert kredsløbs hovedafbryder en højbrudskapacitet støbt kabinetafbryder eller en roterende belastningsafbryder med sikringer.

4. Kompensationsskab for reaktiv effekt

• Skuffetype

Fem størrelser er tilgængelige, alle baseret på en 8E (200 mm) højde. Det modulære design giver mulighed for en effektiv komponentinstallationshøjde på 1800 mm, hvilket resulterer i et mere strømlinet og æstetisk tiltalende skabslayout. •8E/4: 4 skuffeenheder samlet parallelt i et rum, der måler 200 mm højt, 150 mm bredt og 400 mm dybt

•8E/2: 2 skuffeenheder samlet parallelt i et rum, der måler 200 mm højt, 300 mm bredt og 400 mm dybt

•8E: 1 skuffeenhed samlet i et rum, der måler 200 mm højt, 600 mm bredt og 400 mm dybt

•16E: 1 skuffeenhed samlet i et rum, der måler 400 mm højt, 600 mm bredt og 400 mm dybt

•24E: 1 skuffeenhed samlet i et rum, der måler 600 mm højt, 600 mm bredt og 400 mm dybt
