Hvad er de strukturelle funktioner og vedligeholdelsesmetoder for XL-21 strømfordelingsskab?

Strukturelle funktioner

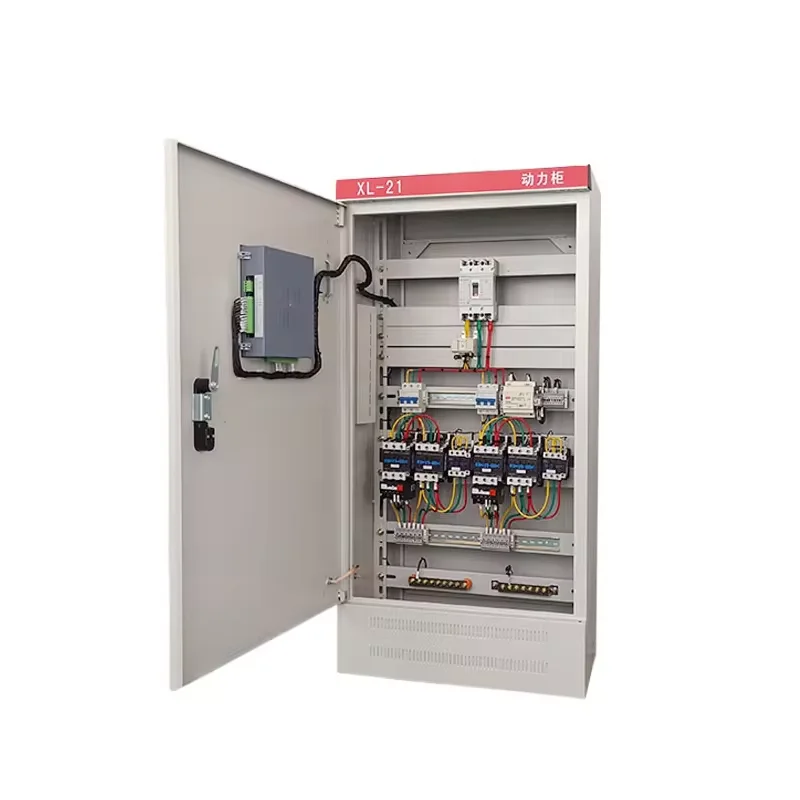

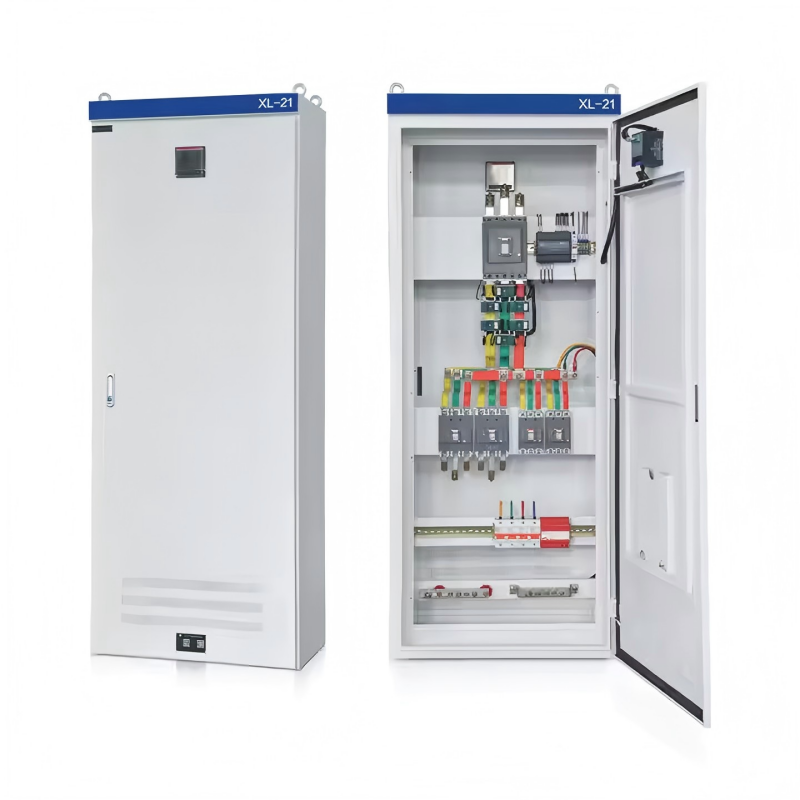

XL-21 lavspændings-strømfordelingsskabet bruges primært til strømdistribution i industri- og minevirksomheder, der anvender trefasede, treledere og trefasede fireledersystemer med AC-frekvenser op til 50 Hz og spændinger op til 500 V, samt til strømbelysning. Det er et lukket kabinet konstrueret af bøjede stålplader. Knivkontaktens betjeningshåndtag er placeret på den øverste højre frontsøjle, hvilket giver strømskift. Et voltmeter er installeret på fordelingspanelet for at angive samleskinnespændingen. Fordøren afslører alle indvendige komponenter for nem inspektion og vedligeholdelse. Dette distributionsskab bruger state-of-the-art komponenter, hvilket resulterer i et kompakt design, nem vedligeholdelse og fleksible ledningskonfigurationer. Udover luftafbrydere og sikringer til kortslutningsbeskyttelse har skabet også kontaktorer og termiske relæer. Fordøren rummer knapper og indikatorlys.

Brug og vedligeholdelse

• Efter installation eller eftersyn og før idriftsættelse skal strømfordelingsboksen gennemgå følgende inspektioner og tests (eftersyn og test afhænger af eftersynets art).

• Kontroller, at det elektriske udstyr og de sekundære ledninger installeret i strømfordelingsboksen er i overensstemmelse med tegningskravene.

• Kontroller, at de knivkontakter og afbrydere, der bruges til driften, er fleksible og fri for at klæbe.

• Kontroller, at det elektriske udstyr er i god kontakt og opfylder de tilsigtede driftskrav.

• Kontroller, at strømfordelingsboksen er fri for fremmedlegemer, og at skruerne, der fastgør komponenterne, ikke er løse.

Driftsmiljø

• Omgivelsestemperatur: -50°C til +40°C, hvor gennemsnitstemperaturen over 24 timer ikke overstiger +36°C;

• Højde: Ikke over 2000m;

• Relativ luftfugtighed: Ikke over 50% ved en omgivende luftfugtighed på +40°C;

                             Højere relativ luftfugtighed er tilladt ved lavere luftfugtighed (f.eks. 90 % ved +20°C), og moderat kondensering tillades for at tage højde for temperaturudsving.

• Enheden bør installeres med en hældning på ikke mere end 5° fra lodret. Enheden skal installeres på et sted fri for kraftige vibrationer, stød og korrosion.
