Hvad er forskellene mellem indendørs og udendørs højspændingsvakuumafbrydere?

I moderne strømfordelingssystemer er vakuumafbrydere (VCB'er) afgørende udstyr for at sikre strømforsyningssikkerhed og stabilitet. Deres hovedfunktion er hurtigt at afbryde strøm og isolere ledninger under fejl, hvilket forhindrer beskadigelse af udstyr og storstilede strømafbrydelser. Imidlertid er mange indkøbs- og ingeniørpersonale ofte forvirrede over forskellene mellem indendørs og udendørs VCB'er, når de vælger modeller. Selvom begge bruger vakuumbue-slukningsteknologi, hvorfor er der så væsentlige designforskelle? Og hvordan skal man vælge ud fra projektscenarier?

Som en professionel kraftudstyrsproducent nedbryder Lugao Power, der kombinerer indendørs og udendørs vakuumafbryderprodukter, kerneforskellene, designfunktionerne og anvendelige scenarier for de to for at hjælpe dig med nemt at vælge det rigtige udstyr.

Hvad er en Vacuum Circuit Breaker (VCB)?

Vakuumafbryder bruger et vakuum som både lysbueslukkende medium og isoleringsmiddel. De bruger et vakuummiljø til at slukke den elektriske lysbue og derved kontrollere og beskytte kredsløbet. Dette undgår brugen af ​​olie eller SF6-gas, hvilket gør det sikrere og mere miljøvenligt. De er meget udbredt i kraftværker og transformerstationer, især i applikationer, der kræver hyppig drift.

Den mest grundlæggende måde at skelne dem på er ved deres installationsmiljø. Vakuumafbrydere er hovedsageligt opdelt i to kategorier: Indendørs højspændingsvakuumafbrydere: Velegnet til brug i lukkede og kontrollerede indendørsmiljøer, kompatible med standardkoblingsudstyr og opfylder stabile indendørs driftsforhold.

Udendørs højspændingsvakuumafbrydere: Velegnet til brug i forskellige usikre udendørs miljøer uden at bekymre dig om ugunstige vejrforhold.

Uanset om det er indendørs eller udendørs, deler højspændingsvakuumafbrydere det samme kernebueslukningsprincip, men deres struktur, beskyttelse og isoleringsdesign er helt tilpasset til at passe til forskellige scenarier.

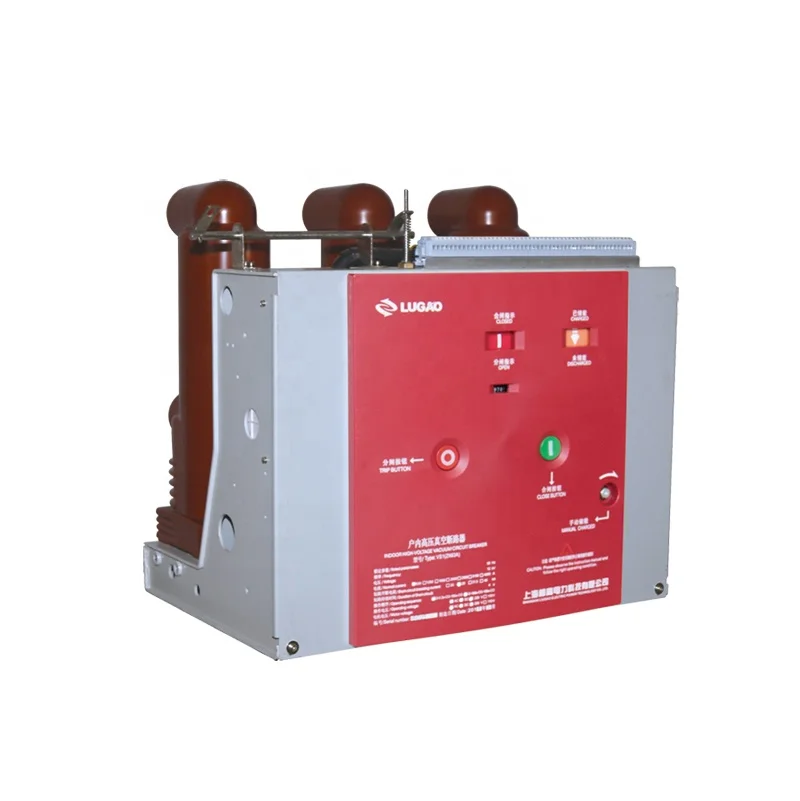

Indendørs vakuumafbrydere (VS1-serien)

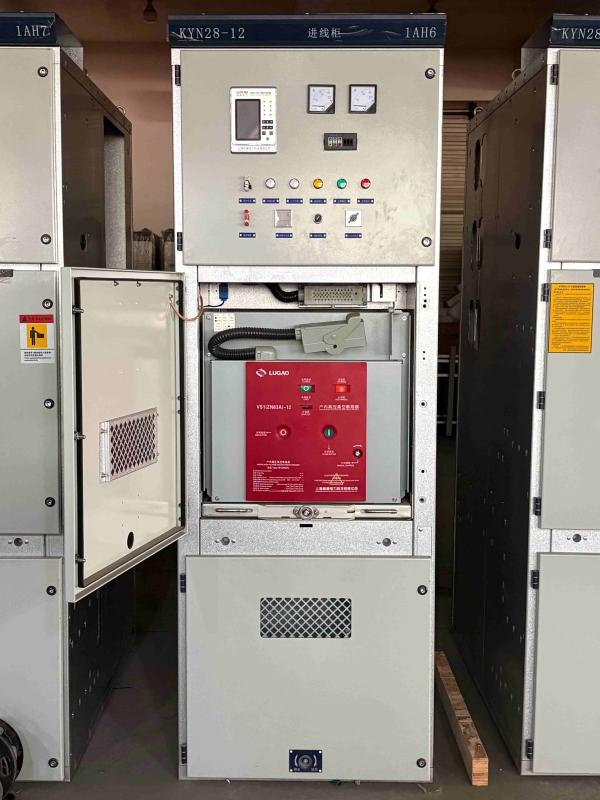

Indendørs VCB er den mest almindelige type afbryder, typisk installeret i lukkede rum, såsom koblingsanlæg og indendørs understationer. Lugao Powers indendørs vakuumafbrydere er et typisk eksempel på skabsmonterede designs. Betjeningsmekanismen er integreret i afbryderhuset, så den ikke kun kan bruges som en fast installationsenhed, men også med en dedikeret fremdriftsmekanisme til at danne en trolleyenhed. Hovedkredsløbssektionen kan bruge integreret forseglede poler for at opnå afbryderminiaturisering og vedligeholdelsesfri drift. Det kan udstyres med koblingsudstyr såsom KYN28A-12, og enheder af fast type kan også udstyres med XGN-serien af ​​fast type koblingsudstyr.

Designfunktioner

1. Kompakt modulær struktur, der kan tilpasses standardkoblingsudstyr

Dimensionerne af den indendørs VCB er strengt designet i henhold til dimensionerne af standard koblingsudstyr såsom KYN28. Den anvender en modulær rammestruktur, der tillader direkte indlejring i kabinettet til installation, hvilket maksimerer brugen af ​​indendørs strømfordelingsplads. Lugaos indendørs vakuumafbryder integrerer en vakuumafbryder, betjeningsmekanisme og kontrolenhed. Frontpanelet er udstyret med åbne- og lukkeknapper og statusindikatorlys for bekvem betjening og overvågning af operatører.

2. Grundlæggende beskyttelsesklassificering, velegnet til rene indendørs miljøer

Fordi den er installeret i et tørt, regnfrit og UV-frit indendørsmiljø, er beskyttelsesklassificeringen af ​​den indendørs VCB typisk IP20~IP40, hvilket kun kræver beskyttelse mod utilsigtet kontakt med fingre og værktøj og små mængder støv uden at skulle klare barske vejrforhold.

3. Epoxyharpiksisoleringsstruktur, velegnet til kabinetdriftsforhold

Bueslukningskammeret i den indendørs VCB er indkapslet med epoxyharpikshylstre, der giver fase-til-fase og fase-til-jord isolering, velegnet til det tørre og rene miljø inde i koblingsanlægget. Den er kompakt i størrelse og giver pålidelig isolering.

4. Sikkerhedsisolering opnået gennem koblingsudstyr

Selve den indendørs VCB har ikke en synlig afbryderkontakt; Sikkerhedsisoleringsfunktionen opnås med jordingskontakten og afbryderkontakten på koblingsudstyret, velegnet til scenarier med omfattende kabinetsikring.

Udendørs vakuumafbrydere (ZW32-serien)

Fordi udendørs VCB'er skal udsættes for udendørs i længere perioder, der håndterer forhold som sol og regn, ekstreme temperaturforskelle og støvforurening, lægger deres design vægt på holdbarhed og beskyttelse. Lugao Electrics udendørs VCB'er er kendetegnet ved deres lille størrelse, lette vægt, anti-kondensegenskaber og vedligeholdelsesfri drift:

Designfunktioner

1. Højforseglet 3-faset post-type fuldt lukket struktur

Udendørs vakuumafbrydere anvender et fuldt forseglet design, der opnår et beskyttelsesniveau på IP65 og derover. De er fuldstændig vandtætte, støvtætte og anti-kondens, hvilket giver mulighed for stabil drift i regn, sne og støvede omgivelser i længere perioder. De er også modstandsdygtige over for høje temperaturer, UV-stråling og aldring, upåvirket af udendørs vejrændringer.

2. Stor krybeafstand silikonegummi isolerende bøsninger

Udendørs vakuumafbrydere anvender isolerende bøsninger af silikonegummi (eller keramik) med stor krybeafstand. Sammenlignet med indendørs epoxyharpiksbøsninger giver dette en længere krybeafstand, forhindrer overslagsudladning i fugtige og forurenede udendørs miljøer og tilbyder overlegen modstand mod UV-ældning.

3. Praktisk og fleksibel betjening sikrer sikkerhed. Lugaos udendørs vakuumafbrydere kan betjenes manuelt, elektrisk eller eksternt. De giver tydeligt synlige afbrydelser, hvilket sikrer pålidelig elektrisk isolation under vedligeholdelse uden behov for yderligere afbryderkontakter, hvilket gør dem velegnede til udendørs miljøer uden lukket koblingsudstyr.

4. Fleksible installationsmuligheder, der kan tilpasses udendørs scenarier. Udendørs VCB'er understøtter forskellige installationsmetoder, herunder stangmonterede og gulvmonterede installationer, hvilket eliminerer behovet for et dedikeret indendørs distributionsrum. Dette gør dem særligt velegnede til steder, der kræver hyppig drift.

Sammenligningstabel over kerneforskelle mellem indendørs og udendørs vakuumafbrydere

Hvordan vælger man den rigtige vakuumafbryder til dit projekt?

Når du vælger en VCB, skal du fokusere på tre nøgleaspekter: installationsmiljø, beskyttelseskrav og vedligeholdelsesscenarier:

1. Prioriter installationsmiljøet. Hvis udstyret er installeret i et lukket rum, såsom et indendørs koblingsudstyr eller et distributionsrum, er en indendørs VCB tilstrækkelig, hvilket giver lavere omkostninger og bedre kompatibilitet. Til udendørs luftledninger eller stangmonterede scenarier skal der dog vælges en udendørs VCB; ellers vil udstyret hurtigt blive beskadiget af regn, kondens og forurening.

2. Vurder miljøets alvor. Til stærkt forurenede og korrosive miljøer såsom kystområder og kemiske industriparker bør selv indendørs miljøer prioritere indendørs VCB'er med højt beskyttelsesniveau. I stærkt forurenede udendørs områder bør der vælges stor krybeafstand og antibegroningsudendørs VCB'er.

3. Overvej vedligeholdelsesbehov. For fjerntliggende udendørs scenarier skal du prioritere udendørs VCB'er med integrerede afbryderkontakter og vedligeholdelsesfrie designs for at reducere vedligeholdelsesproblemer på stedet. Til indendørs scenarier skal du vælge en passende indendørs VCB-model baseret på koblingsudstyrets konfiguration.

Som en fabrik med over 20 års produktionserfaring kan Lugao Power levere skræddersyede VCB-udvælgelsesløsninger baseret på dit projekts spændingsniveau, aktuelle parametre og installationsmiljø, hvilket hjælper dig med at matche det bedst egnede udstyr.

FAQ: Indendørs vs. udendørs vakuumafbryder

1.Kan jeg bruge en indendørs VCB udendørs for at spare omkostninger?

Dette anbefales ikke. Indendørs vakuumafbrydere mangler de nødvendige funktioner til udendørs brug, såsom regntæt, UV-bestandig og forureningsbestandig isolering. Dette udgør en sikkerhedsrisiko og vil ugyldiggøre garantien.

2.Kan den samme VCB-model fungere til både indendørs og udendørs projekter?

De er ikke udskiftelige. Selvom de anvender den samme vakuumbrydningsteknologi, er deres mekaniske og isoleringsdesign specielt skræddersyet til bestemte miljøer. Brug af den forkerte type kan føre til for tidlig skade og sikkerhedsrisici.

3.Kræver udendørs VCB'er vedligeholdelse?

Lugaos udendørs vakuumafbrydere er designet med en helt lukket struktur, hvilket giver mulighed for lav vedligeholdelse eller vedligeholdelsesfri drift. Regelmæssig visuel inspektion af isolatorens tilstand anbefales dog stadig.

4.Er valglogikken for indendørs og udendørs VCB'er den samme for 10kV og 35kV?

Logikken er nøjagtig den samme, for det første skal du bestemme installationsmiljøet, valgprincippet forbliver uændret uanset spændingsniveauet.

5.Er der stor prisforskel mellem de to typer VCB'er?

For de samme spændings- og strømspecifikationer er udendørs VCB'er dyrere end indendørs. Dette skyldes, at udendørsmodellen bruger høj vejrbestandig isolering, en fuldt forseglet vandtæt struktur og en tykkere skal, hvilket resulterer i højere fremstillings- og materialeomkostninger.
