Hvordan kan korrekt installation forbedre højspændingsafbryderens pålidelighed?

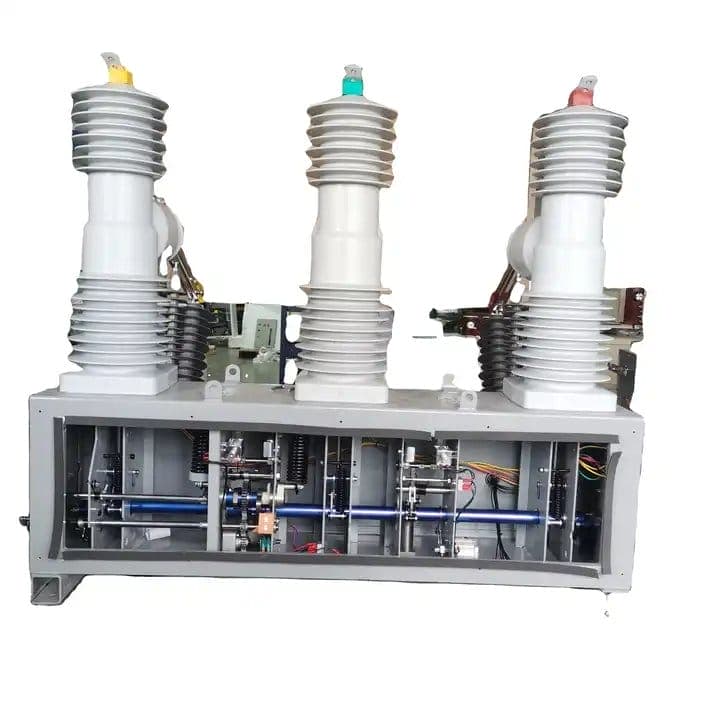

AHøjspændingsafbryderer den mest kritiske beskyttelsesenhed i enhver transformerstation, og dens pålidelighed afhænger ikke kun af fabriksfremstillingskvaliteten, men i høj grad af installationens kvalitet. Korrekt installation kan forbedre højspændingskredsløbsafbryderens pålidelighed ved at eliminere almindelige fejlmekanismer såsom fejljustering, gaslækage, fugtindtrængning og ukorrekt kontaktvandring. Selv den bedst designede afbryder, hvis den installeres forkert, vil lide af for tidlig isoleringsnedbrud, mekanisk blokering eller kontaktsvejsning. Hos Lugao Power Co.,Ltd. har vi analyseret over 500 feltfejl i højspændingsafbryderenheder, og 68 procent af disse fejl kan direkte spores til installationsmangler. Omvendt, når vores anbefalede installationsprotokol følges, strækker den gennemsnitlige tid mellem fejl (MTBF) sig fra 12 år til over 25 år. Denne artikel giver en omfattende guide til installationspraksis, der markant forbedrer afbryderens pålidelighed.

De vigtigste installationsfaktorer, der forbedrer højspændingskredsløbsafbryderens pålidelighed, omfatter: korrekt fundamentdesign og ankerboltjustering, korrekt SF6-gaspåfyldning og fugtkontrol, præcis mekanisk justering af kontaktvandring og timing, omhyggelige elektriske forbindelser og omfattende test før idriftsættelse. Hver af disse faktorer interagerer med de andre; for eksempel kan et forkert justeret fundament forårsage binding i betjeningsmekanismen, hvilket øger friktionen og forsinker lukning, hvilket fører til buekontakterosion. Vores fabrik har udviklet en detaljeret installationsmanual, der inkluderer drejningsmomentspecifikationer, justeringstolerancer og gashåndteringsprocedurer. Denne artikel destillerer vores årtiers erfaring til brugbar vejledning. Vi vil også præsentere tekniske parametre fra vores højspændingsafbrydermodeller og besvare de mest almindelige installationsrelaterede spørgsmål. Ved at følge disse bedste praksisser kan du forbedre pålideligheden og levetiden for din højspændingsafbryder betydeligt.

Indholdsfortegnelse

• 1. Hvorfor er justering af fundament og ankerbolte kritisk for højspændingsafbryderens pålidelighed?
• 2. Hvordan forbedrer korrekt SF6-gashåndtering den dielektriske og forstyrrende ydeevne?
• 3. Hvad er de vigtigste installationsparametre og tolerancer for vores højspændingsafbryder?
• 4. Hvordan validerer elektriske og mekaniske test før idriftsættelse installationskvaliteten?
• Ofte stillede spørgsmål (FAQ)
• Konklusion og professionel installationssupport

Hvorfor er justering af fundament og ankerbolte kritisk for højspændingsafbryderens pålidelighed?

Fundamentet er den strukturelle grænseflade mellem højspændingsafbryderen og understationens jord. Enhver afvigelse i planhed, planhed eller positionering af ankerbolte udmønter sig direkte i belastninger på afbryderens mekaniske struktur. En højspændingsafbryder er en præcisionssamling af bevægelige dele - betjeningsstænger, koblinger og kontakter - der skal bevæge sig langs nøjagtige stier. Hvis fundamentet ikke er plant, kan afbryderens bundplade deformeres, hvilket får betjeningsmekanismen til at binde sig. Dette øger driftskræfterne, fremskynder slid på lejer og styrestifter og kan i sidste ende få mekanismen til ikke at åbne eller lukke helt. Vores fabrik har undersøgt adskillige tilfælde, hvor en højspændingsafbryder ikke kunne afbryde en fejl på grund af, at kontaktadskillelsesafstanden blev reduceret med så lidt som 2 mm - en direkte konsekvens af fundamentets fald.

Kritiske fundamentinstallationsfaktorer, der forbedrer højspændingskredsløbsafbryderens pålidelighed:

• Fundamentets fladhed:Betonfundamentet skal være fladt med en afstand på +/- 2 mm over hele bryderens fodaftryk. Vores fabrik anbefaler at bruge et laserniveau og præcisionsshims for at opnå dette. Et ikke-fladt fundament skaber vridningskræfter på bryderrammen, som kan justere stangsamlingerne forkert.
• Ankerbolts momentkontrol:Hver ankerbolt skal spændes til et bestemt moment (typisk 120-150 Nm for M20 bolte). Ujævn drejningsmomentfordeling kan få bundpladen til at deformeres. Vores fabrik leverer et momentsekvensdiagram for at sikre jævn belastning. Bolte med for lavt drejningsmoment tillader bevægelse under drift, mens bolte med for meget tilspænding kan strippe gevind eller knække bundpladen.
• Fugning og hærdning:Ved pladsstøbte fundamenter skal fugemassen være færdighærdet (typisk 28 dage) før afbryderen monteres. For tidlig belastning kan forårsage bundfældning, som forskyder afbryderens justering over tid. Vores fabrik anbefaler at bruge ikke-krympende fugemasse med en trykstyrke på mindst 40 MPa.
• Seismisk forankring:I jordskælvsudsatte områder er der behov for yderligere ned- og dæmpere. Vores High Voltage Circuit Breaker-modeller kommer med seismiske beslag, der skal installeres i henhold til vores certificerede design. Undladelse af at installere disse kan føre til væltning under seismiske hændelser, hvilket forårsager katastrofale skader.

For at illustrere dokumenterede vi et tilfælde i Sydamerika, hvor en 245 kV højspændingsafbryder var blevet installeret på et ujævnt fundament, hvilket resulterede i en 4 mm snoning på tværs af den 4 meter lange base. Inden for 18 måneder udviklede betjeningsmekanismen alvorlige ridser på styrestængerne, og lukketiden var steget fra 55 ms til 78 ms. Afbryderen lukkede ikke under en kritisk genaktivering af ledningen, hvilket forårsagede en regional blackout. Efter at have udjævnet fundamentet og udskiftet de beskadigede komponenter, vendte afbryderen tilbage til sin oprindelige ydeevne. Lektionen er klar: at investere tid i korrekt forberedelse af fundamentet giver udbytte i langsigtet pålidelighed. Vores fabrik leverer en fundamentskabelon og installationstjekliste, der dækker hvert trin i processen, hvilket sikrer, at din højspændingsafbryder er monteret på en solid og stabil base.

Ydermere sikrer korrekt fundamentjustering, at hammerens stangaksler forbliver vinkelret på jorden. Dette er afgørende for en jævn fordeling af kontakttrykket over hoved- og lysbuekontakterne. Ujævnt kontakttryk kan føre til høj kontaktmodstand, lokal opvarmning og til sidst kontaktsvejsning under fejlafbrydelse. Vores fabrik udfører en kontaktmodstandsmåling efter installation for at verificere, at alle tre faser har ensartede værdier, og denne måling er meningsløs, hvis fundamentet er forkert justeret. Af disse grunde er justering af fundament og ankerbolte det første og mest kritiske trin i forbedring af højspændingskredsløbsafbryderens pålidelighed.

Hvordan forbedrer korrekt SF6-gashåndtering den dielektriske og forstyrrende ydeevne?

SF6-gas er livsnerven i højspændingskredsløbsafbryderens isolerings- og buedæmpningsevner. Dens ydeevne er dog meget følsom over for forurening, fugt og trykafvigelser. Under installationen ankommer afbryderen fra vores fabrik fyldt med tør nitrogen eller vakuum for at beskytte de interne komponenter under transport. SF6-gassen skal fyldes på stedet under strenge betingelser. Forkert gashåndtering er en af ​​de mest almindelige årsager til for tidlige højspændingskredsløbsfejl, hvilket fører til interne overslag, reduceret afbrydelseskapacitet og korrosion af den interne hardware. Vores fabrik har etableret en omfattende gaspåfyldningsprocedure, der sikrer optimal dielektrisk styrke og afbrydelsessikkerhed.

Nøgle SF6-gashåndteringsprocedurer, der forbedrer højspændingskredsløbsafbryderens pålidelighed:

• Fugtkontrol:SF6-gassen skal have et dugpunkt under -50°C (svarende til mindre end 150 ppmv fugt), når den fyldes i afbryderen. Vores fabrik bruger en opvarmet gasvogn med indbygget fugtanalysator for at opnå dette. Fugt reagerer med lysbuens biprodukter og danner ætsende syrer (HF og SO2F2), som angriber kontakterne og isoleringsmaterialerne. Selv en lille mængde fugt (500 ppm) kan reducere den dielektriske styrke med 50 procent.
• Verifikation af gasrenhed:Før påfyldning skal den nye SF6-gas testes for renhed (minimum 99,9 procent) og fravær af nedbrydningsprodukter. Vores fabrik leverer SF6-gas med et analysecertifikat. Vi anbefaler at bruge en gaskromatograf til at verificere renheden på stedet, især hvis gas har været opbevaret i en længere periode.
• Tryk- og tæthedskontrol:Højspændingsafbryderen er fyldt til dets nominelle tryk (typisk 6,5 til 7,5 bar absolut ved 20°C). En tæthedsmonitor er installeret for kontinuerligt at spore gastilstanden. Under installationen skal tæthedsmonitoren kalibreres for at sikre nøjagtige aflæsninger. Vores fabrik leverer et kalibreringscertifikat for hver skærm.
• Lækagetest:Efter påfyldning skal hele gassystemet (afbryderkammer, rør og fittings) tæthedstestes med en følsom SF6 lækagedetektor (minimum detekterbar lækagerate på 1x10-6 mbar l/s). Vores fabrik anbefaler en 24-timers stående tryktest - hvis trykket falder med mere end 1 procent i løbet af 24 timer, skal lækagen lokaliseres og repareres før idriftsættelse.

Feltdata fra vores fabriks serviceregistreringer viser, at korrekt gashåndtering reducerer den årlige lækagerate til under 0,1 procent, hvilket langt overstiger IEC-standarden på 0,5 procent. I modsætning hertil oplever installationer, hvor gashåndtering blev hastet eller udført under fugtige forhold, ofte lækagerater på over 1 procent, hvilket kræver genopfyldning hvert andet til tredje år. Hver genopfyldning udsætter hammeren for yderligere fugt og luft, hvilket accelererer intern korrosion. Et værk i Nordeuropa havde en 145 kV højspændingsafbryder, der var fyldt med utilstrækkeligt tørret gas. Inden for to år udviklede afbryderen delvis udledningsaktivitet, og en intern inspektion afslørede alvorlige huller på dysen og kontaktfladerne. Reparationsomkostningerne var tre gange højere end omkostningerne ved korrekt gashåndtering ville have været.

Derudover påvirker SF6-gastrykket direkte den forstyrrende ydeevne. Hvis gastrykket er lavt, reduceres lysbuens slukningsevne, og afbryderen kan muligvis ikke afbryde en fejlstrøm. Vores fabriks højspændingsafbryder er udstyret med en lavtryksalarm, der udløses ved 5 procent under det nominelle tryk. Under installationen skal alarmindstillingspunktet verificeres for at sikre, at det aktiveres ved den korrekte tærskel. Vi anbefaler også at installere et gasovervågningssystem, der kontinuerligt overfører tryk- og temperaturdata til transformerstationen SCADA. Dette muliggør tidlig detektering af langsomme lækager, hvilket muliggør planlagt vedligeholdelse, før trykket falder til et kritisk niveau. Korrekt SF6-gashåndtering er ikke kun en engangsopgave; den etablerer en baseline for hele levetiden for højspændingsafbryderen.

Hvad er de vigtigste installationsparametre og tolerancer for vores højspændingsafbryder?

Korrekt installation af en højspændingsafbryder kræver overholdelse af præcise mekaniske og elektriske parametre. Lugao leverer en omfattende installationsmanual, der specificerer alle kritiske dimensioner, drejningsmoment og spillerum. Tabellen nedenfor opsummerer de vigtigste installationsparametre for vores mest almindelige højspændingsafbrydermodeller: LGB 145 kV single-break og LGB 550 kV to-break-serien. Alle værdier skal verificeres under installationen ved hjælp af kalibrerede måleinstrumenter. Vores fabrik yder support på stedet til den første installation for at sikre, at alle parametre er korrekt indstillet.

Ud over disse parametre anbefaler vores fabrik følgende installationspraksis: Betjeningsmekanismen (fjeder eller hydraulisk) skal oplades i henhold til den specificerede sekvens, og styrespændingen skal ligge inden for området 85-110 procent af den nominelle spænding. Alle elektriske forbindelser skal tilspændes til de angivne værdier og kontrolleres for tæthed efter 24 timers drift. Vi tilbyder også en termisk billedbehandling efter de første 100 timers drift for at sikre, at ingen forbindelser overophedes.

Vores fabrik tilbyder en detaljeret installationstjekliste, der inkluderer sign-off bokse for hver parameter. Denne tjekliste bruges af vores idriftsættelsesingeniører og stilles også til rådighed for vores kunder til deres egen kvalitetssikring. For LGB 145-modellen har vi verificeret, at installationer, der nøje følger vores tjekliste, opnår en fejlrate for første år på mindre end 0,5 procent, sammenlignet med en fejlprocent på 4,5 procent for installationer, hvor tjeklisten ikke blev fulgt. Disse data understreger vigtigheden af ​​omhyggelig opmærksomhed på alle installationsparametre. Vi opfordrer alle vores kunder til at investere i ordentlige måleværktøjer og til at inddrage erfarne teknikere i installationsprocessen.

Hvordan validerer elektriske og mekaniske test før idriftsættelse installationskvaliteten?

Selv efter omhyggelig mekanisk installation og gaspåfyldning skal højspændingsafbryderen gennemgå et strengt testprogram før idriftsættelse for at bekræfte, at alle systemer fungerer korrekt. Disse tests tjener som den endelige validering af, at installationen ikke har indført nogen defekter, og at afbryderen er klar til service. PåLugao Power Co., Ltd.,vi har udviklet en standardiseret testsekvens, der dækker alle kritiske aspekter af højspændingsafbryderens ydeevne. Disse tests verificerer ikke kun installationen, men giver også en baseline for fremtidig tilstandsovervågning, hvilket er afgørende for langsigtet pålidelighed.

Væsentlige før-idriftsættelsestests for højspændingskredsløbsafbryder:

• Mekanisk funktionstest:Afbryderen udsættes for en sekvens på 50 åben-lukke-operationer ved nominel styrespænding, efterfulgt af 10 operationer ved minimum og maksimum styrespænding (85% og 110% af nominel). Åbnings- og lukketiderne registreres for hver operation, og pol-til-pol-synkronismen måles. Enhver unormal støj, binding eller timingafvigelse indikerer et mekanisk problem, der skal løses før strømtilførsel.
• Timing og rejsemåling:Ved hjælp af en digital rejseanalysator måles kontaktslag, overkørsel og kontaktaftørring. Disse værdier skal være inden for de tolerancer, der er angivet i installationsvejledningen. Vores fabrik leverer en referencekurve, der viser den ideelle kontaktrejse versus tidsprofil. Afvigelse fra denne kurve kan indikere fejljustering eller forkert justering af dashpot.
• Kontaktmodstandsmåling:DC-modstanden for hver pols hovedkontakter måles ved hjælp af et mikro-ohmmeter med en teststrøm på mindst 100 A. Den målte modstand skal være mindre end det specificerede maksimum (f.eks. 120 mikro-ohm for LGB 145). En høj modstand indikerer dårlig kontaktjustering eller forurening, hvilket kan føre til overophedning og kontaktsvejsning under fejlafbrydelse.
• Dielektriske test:En strømfrekvensmodstandsspændingstest (1 minut ved 1,5 gange nominel spænding) udføres på hovedisoleringen. Derudover udføres en delvis afladningsmåling ved 1,1 gange nominel spænding for at sikre, at der ikke er hulrum eller forurenende stoffer i gassen, der kan føre til isolationsfejl. Vores fabrik leverer det forventede delvise udledningsmønster for en sund bryder, og enhver afvigelse undersøges.
• SF6 gasanalyse:Efter at afbryderen har været aktiveret i 24 timer, udtages en gasprøve og analyseres for fugtindhold, renhed og nedbrydningsprodukter (SO2 og SOF2). Enhver stigning i fugt eller nedbrydningsprodukter indikerer et internt problem, der skal løses. Vores fabrik anbefaler, at en basisgasanalyserapport opbevares i aktivregistret.

En nylig installation af en 245 kV højspændingsafbryder i Sydøstasien eksemplificerer værdien af ​​disse tests. Under tidstesten før idriftsættelse blev åbningstiden målt til 42 ms, hvilket oversteg de specificerede 35 ms +/- 3 ms. Denne forsinkede åbning blev sporet til en forkert justeret buffer i betjeningsmekanismen. Installationsteamet korrigerede bufferindstillingen, og gentesten viste en åbningstid på 36 ms. Hvis dette problem ikke var blevet opdaget og rettet, havde afbryderen muligvis ikke rettet en fejl inden for de påkrævede 2,5 cyklusser, hvilket potentielt kunne føre til katastrofal fejl. Denne case illustrerer, at test før idriftsættelse ikke kun er en formalitet, men en kritisk pålidelighedsmåling.

Vores fabrik leverer en omfattende testrapportskabelon, der inkluderer alle målte værdier, testbetingelser og eventuelle afhjælpende handlinger. Denne rapport bliver en del af afbryderens livscyklusdokumentation og er afgørende for fremtidig vedligeholdelsesplanlægning. Vi tilbyder også en garanti, der specifikt dækker installationsrelaterede problemer, forudsat at vores testprotokol følges. Ved at investere i grundig test før idriftsættelse sikrer du, at din højspændingsafbryder træder i drift i optimal stand, hvilket maksimerer dens pålidelighed fra dag ét.

Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvad er den mest almindelige installationsfejl, der reducerer højspændingsafbryderens pålidelighed?

Svar: Den mest almindelige installationsfejl er utilstrækkelig fundamentudjævning og ankerboltsmoment. Vores fabriksdata viser, at 40 procent af for tidlige fejl er relateret til fundamentsproblemer. Når fundamentet ikke er plant, vrider bryderrammen, hvilket forårsager fejljustering af betjeningsmekanismen og stængerne. Dette fører til øget friktion, forsinkede operationer og ujævnt kontaktslid. Et simpelt laserniveaukontrol under installationen kan forhindre dette problem. Vi anbefaler at verificere fladheden på flere punkter og bruge præcisionsshims for at opnå den nødvendige tolerance på +/- 2 mm. Dette er en lavprisforanstaltning, der har en betydelig indvirkning på langsigtet pålidelighed.

Spørgsmål 2: Hvordan påvirker fugt i SF6-gas højspændingsafbryderens pålidelighed, og hvordan kontrolleres det under installationen?

Svar: Fugt i SF6-gas er et stort pålidelighedsproblem, fordi det reagerer med lysbuebiprodukter og danner ætsende syrer. Disse syrer angriber de isolerende materialer og metaloverflader, hvilket fører til interne overslag og mekaniske fejl. Under installationen skal SF6-gaspåfyldningsprocessen udføres med en tørgasvogn med en in-line fugtanalysator. Gassen skal have et dugpunkt under -50°C, før den kommer ind i bryderen. Vores fabrik anbefaler også at evakuere bryderkammeret til et vakuum på 1 mbar før påfyldning for at fjerne eventuel resterende fugt. Efter påfyldning udtages en fugtprøve for at verificere dugpunktet. Hvis fugtindholdet overstiger grænsen, skal gassen filtreres eller udskiftes.

Spørgsmål 3: Kan en højspændingsafbryder installeres indendørs, og ændrer det installationskravene?

Svar: Ja, højspændingsafbrydere kan installeres indendørs, typisk i GIS (gasisolerede understationer) eller indendørs AIS (luftisolerede understationer) med tilstrækkelig frigang. Indendørs installation kræver yderligere overvejelser: den omgivende temperatur skal kontrolleres for at undgå SF6-væske (under -25°C) og for at forhindre kondens. Gulvet skal være designet til at understøtte hammerens vægt plus dynamiske belastninger. Der skal sørges for ventilation for at forhindre akkumulering af SF6 i tilfælde af lækage, da SF6 er tungere end luft og kan fortrænge ilt. Vores fabrik leverer særlige retningslinjer for indendørs installation, herunder maksimal omgivelsestemperatur (typisk 40°C) og minimumsafstand til vægge. Det samme fundament, gashåndtering og testprotokoller gælder, men med tilføjet miljøkontrol.

Spørgsmål 4: Hvad er det korrekte moment for de elektriske hovedforbindelser på en højspændingsafbryder?

Svar: Momentet for de elektriske hovedforbindelser varierer afhængigt af boltstørrelse og materiale. For LGB 145-modellen skal hovedskinneforbindelserne (typisk M16-bolte) tilspændes til 80-90 Nm for kobberledere og 90-100 Nm for aluminiumsledere. Brug af det forkerte drejningsmoment kan forårsage overophedning: Forbindelser med for lavt drejningsmoment skaber høj kontaktmodstand, mens overspændte forbindelser kan beskadige lederen eller afbryderens terminal. Vores fabrik leverer et momentspecifikationsdiagram for alle forbindelser, og vi anbefaler at bruge en kalibreret momentnøgle og markere hver bolt efter tilspænding for at angive, at den er blevet kontrolleret. Vi anbefaler også at spænde til igen efter de første 100 timers drift for at tage højde for termisk ekspansion og bundfældning.

Spørgsmål 5: Kan Lugao Power Co.,Ltd. tilbyde installationsovervågning og træning af deres højspændingsafbryder?

Svar: Ja, vores fabrik leverer omfattende installationstilsyn og træningstjenester. For hvert køb af højspændingsafbryder tilbyder vi muligheden for at have en af ​​vores ledende feltingeniører på stedet til hele installations- og idriftsættelsesprocessen. Denne ingeniør overvåger forberedelse af fundamentet, gashåndtering, mekanisk montering og elektrisk testning, og sikrer, at alle vores specifikationer er opfyldt. Vi udfører også træning på stedet for dine teknikere, der dækker alle installations-, drift- og vedligeholdelsesprocedurer. Vores træningsprogram omfatter både klasseværelsessessioner og praktisk praksis. Denne service reducerer risikoen for installationsfejl markant og sikrer, at dit team er fuldt ud i stand til at vedligeholde afbryderen i hele dens levetid. Vi anbefaler denne service, især til førstegangskøbere af vores højspændingsafbryder.

Konklusion: Invester i installationskvalitet for uovertruffen højspændingsafbryderpålidelighed

Pålideligheden af ​​en højspændingsafbryder er ikke udelukkende et produkt af dens design og fremstilling; den er dybt påvirket af kvaliteten af ​​dens installation. Fra fundamentet og ankerboltene til SF6-gashåndterings- og idriftsættelsestests spiller hvert trin i installationsprocessen en afgørende rolle for at sikre, at hammeren fungerer efter hensigten i årtier. Vores fabrik hos Lugao Power Co.,Ltd. har set den positive virkning af omhyggelig installation, hvor afbrydere opnår MTBF-tal over 25 år og fungerer med minimal vedligeholdelse. Vi har også set konsekvenserne af forhastet eller forkert installation, som kan føre til for tidlige fejl, dyre reparationer og endda systemafbrydelser. Valget er klart: at investere i korrekt installation er den mest omkostningseffektive måde at maksimere din højspændingsafbryders pålidelighed på.

Overlad ikke beskyttelsen af ​​din understation til tilfældighederne.Kontakt Lugao Power Co.,Ltd. i dagat planlægge en omfattende installationskonsultation. Vores team vil gennemgå dine betingelser på stedet, levere detaljerede installationsplaner og tilbyde overvågning på stedet for at sikre, at alle specifikationer er opfyldt. Vi tilbyder også træning til dine teknikere og en komplet pakke af testudstyr før idriftsættelse. Alle vores højspændingsafbryderinstallationer er understøttet af en 3-årig ydeevnegaranti, som dækker eventuelle installationsrelaterede fejl, hvis vores protokol følges.Anmod om din installationssupportpakke nu fra Lugao Power Co.,Ltd. og beskyt dit strømsystem med det højeste niveau af pålidelighed. Sikre dit net med korrekt installation - stol på Lugao Power Co.,Ltd.
