Hvordan håndterer højspændingsafbrydere kortslutninger og overbelastninger?

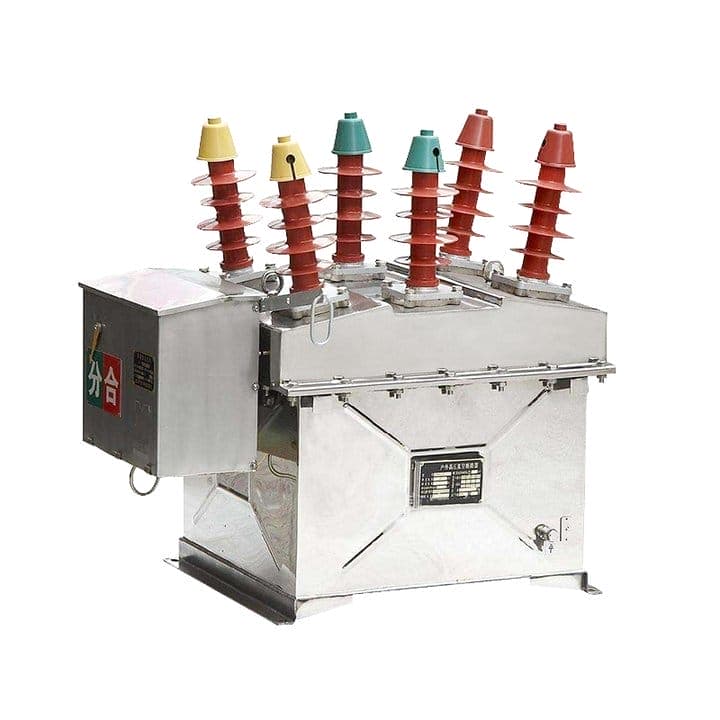

I højspændingssystemer er kortslutninger og overbelastninger uundgåelige hændelser, der kan forårsage katastrofal skade på udstyr, afbryde strømforsyningen og bringe personale i fare. Højspændingsafbryderen er den primære beskyttelsesenhed, der skal detektere, afbryde og isolere disse fejltilstande inden for millisekunder. Men hvordan håndterer en højspændingsafbryder præcis sådanne ekstreme elektriske hændelser? Processen involverer en sofistikeret sekvens af detektion, relækoordinering, mekanisk drift og lysbueudryddelse. Når der opstår en kortslutning eller overbelastning, kan strømmen stige til værdier 10 til 50 gange den normale driftsstrøm, hvilket genererer enorm termisk og mekanisk belastning. DeHøjspændingsafbryderskal ikke kun åbne sine kontakter for at bryde kredsløbet, men også slukke den resulterende elektriske lysbue hurtigt og sikkert, hvilket forhindrer genantændelse. Hos Lugao Power Co., Ltd. har vores fabrik fremstillet højspændingsafbrydere i over 20 år, og vi har forfinet afbrydelsesmekanismerne til at håndtere fejlstrømme op til 80 kA ved spændinger op til 550 kV.

Håndteringen af ​​kortslutninger og overbelastninger adskiller sig i både detektions- og afbrydelsesstrategi. En overbelastning er en moderat, men vedvarende overstrøm, typisk 1,2 til 2 gange den nominelle strøm, som kan forårsage termisk skade, hvis den får lov til at fortsætte. Kortslutninger er mere alvorlige, med strømme, der kan overstige 10 gange den nominelle værdi, hvilket skaber massive magnetiske kræfter og bueenergier. Højspændingsafbryderen bruger beskyttelsesrelæer til at skelne mellem disse hændelser og starte den passende reaktion. For overbelastninger kan afbryderen anvende en tidsforsinket tur for at tillade midlertidige overbelastninger at fjerne. Ved kortslutninger skal afbryderen fungere øjeblikkeligt, ofte inden for 2 til 3 cyklusser (30 til 50 millisekunder). Denne artikel udforsker de detaljerede mekanismer – fra fejldetektion til bueslukning – der gør det muligt for højspændingsafbryderen at håndtere disse ekstreme forhold pålideligt. Vi deler også tekniske specifikationer fra vores fabriks produktlinje og praktiske vedligeholdelsesindsigter.

Indholdsfortegnelse

• 1. Hvad sker der inde i en højspændingsafbryder under en kortslutning?
• 2. Hvordan registrerer og skelner højspændingsafbryderen mellem overbelastninger og kortslutninger?
• 3. Hvad er de vigtigste tekniske specifikationer for fejlafbrydelser?
• 4. Hvordan kan vedligeholdelse og test sikre pålidelig fejlhåndtering?
• Ofte stillede spørgsmål (FAQ)
• Konklusion og høring af beskyttelsessystem

Hvad sker der inde i en højspændingsafbryder under en kortslutning?

Når der opstår en kortslutning, stiger strømmen i strømsystemet øjeblikkeligt, og højspændingsafbryderen skal reagere med ekstrem hastighed. Begivenhedsforløbet inde i breakeren er en fint koreograferet mekanisk og elektrisk proces. Ved modtagelse af et udløsningssignal fra beskyttelsesrelæet frigiver betjeningsmekanismen (fjeder, hydraulisk eller pneumatisk) lagret energi, hvilket får den bevægelige kontakt til at adskilles fra den faste kontakt. I adskillelsesøjeblikket dannes en elektrisk lysbue hen over kontaktgabet, opretholdt af den høje fejlstrøm. Denne lysbue genererer temperaturer på 15.000 til 20.000 Kelvin, som ville fordampe kontakterne og ødelægge afbryderen, hvis den ikke kontrolleres. Derfor er højspændingsafbryderen afhængig af et lysbuedæmpende medium - enten SF6-gas, vakuum eller olie - til at afkøle og deionisere lysbuen og slukke den ved den næste nuværende nulgennemgang. Hele processen fra fejlstart til strømafbrydelse skal ske inden for 3 til 5 strømcyklusser (50 til 80 millisekunder).

Detaljeret trin-for-trin proces inde i højspændingskredsløbsafbryderen under en kortslutning:

• Trin 1: Fejldetektion og relæstart:Strømtransformatorer (CT'er) registrerer den bratte strømstigning og sender et signal til beskyttelsesrelæet. Relæet sammenligner strømmen med pickup-indstillingen og afgør, om fejlen er en kortslutning eller en overbelastning. Ved kortslutning sender relæet en øjeblikkelig udløsningskommando til afbryderen.
• Trin 2: Aktivering af betjeningsmekanisme:Udløsningsspolen aktiveres og frigiver låsen, der holder betjeningsmekanismen. I en fjederbetjent afbryder udløser fjederen og driver den bevægelige kontakt via et forbindelsessystem. I en hydraulisk afbryder ledes højtryksolie til et stempel, der flytter kontakten. Denne mekaniske handling tager typisk 5 til 15 millisekunder.
• Trin 3: Kontaktadskillelse og lysbuedannelse:Når den bevægelige kontakt trækker sig væk, slår en bue bro over hullet. Buen drives i første omgang af den høje strøm og de magnetiske kræfter, der genereres. Lysbuekontakterne, lavet af materialer som kobber-wolfram eller sølv-wolfram, modstår smeltning, men oplever stadig betydelig erosion.
• Trin 4: Bueslukning:I en SF6 højspændingsafbryder komprimerer en puffermekanisme SF6-gassen og leder den gennem en dyse hen over buen. Gasstrømmen med høj hastighed fjerner varme og ioniserede partikler, mens de elektronegative SF6-molekyler fanger frie elektroner og forhindrer re-ionisering. I en vakuumafbryder slukkes lysbuen ved hurtig diffusion af metallisk damp i vakuummiljøet.
• Trin 5: Aktuel nul afbrydelse:Buen slukkes ved det næste nuværende nulpunkt (når AC-bølgeformen krydser nul). Efter afbrydelse skal den dielektriske styrke på tværs af de åbne kontakter genoprettes hurtigt for at modstå den transiente gendannelsesspænding (TRV), der vises på tværs af mellemrummet. Afbryderen skal forblive åben, hvilket forhindrer genangreb.

For at illustrere sværhedsgraden af ​​en kortslutningshændelse skal du overveje et 145 kV-system med en fejlstrøm på 40 kA. Den energi, der frigives i lysbuen, kan overstige 100 MJ, nok til at smelte 50 kg kobber. Vores højspændingsafbryder i Lugao er designet til at håndtere sådanne begivenheder med minimal kontakterosion. Den SF6-puffermekanisme, vi anvender, er blevet optimeret gennem computational fluid dynamics (CFD) for at sikre, at gasstrømningshastigheden overstiger Mach 2 ved dysehalsen, hvilket sikrer hurtig lysbueudryddelse. I typetests har vores højspændingsafbryder med succes afbrudt 40 kA fejl ved 145 kV i 20 på hinanden følgende operationer uden nogen forringelse af ydeevnen. Dette robuste design giver forsyningsselskaber tillid til, at deres system vil være beskyttet selv under de mest alvorlige kortslutningsforhold.

Hvordan registrerer og skelner højspændingsafbryderen mellem overbelastninger og kortslutninger?

Evnen til at skelne mellem overbelastninger og kortslutninger er afgørende for pålidelig drift af et strømsystem. En overbelastning er en tilstand, hvor strømmen overstiger den nominelle værdi, men ikke er en umiddelbar trussel mod udstyr, og den kan være midlertidig (f.eks. start af en stor motor). En kortslutning er en alvorlig fejl, der kræver øjeblikkelig udrensning. Højspændingsafbryderen er afhængig af beskyttelsesrelæer - enten elektromekaniske, solid-state eller mikroprocessorbaserede - for at gøre denne skelnen. Disse relæer modtager strøminput fra strømtransformatorer (CT'er) og spændingsindgange fra potentielle transformere (PT'er), og de bruger specifikke algoritmer og tids-strømkarakteristika til at skelne mellem de to forhold. Relæet sender derefter et udløsningssignal til højspændingsafbryderen med den passende timing.

Sådan adskiller højspændingskredsløbsdetektionssystemet fejl:

• Overstrømsbeskyttelse mod omvendt tid (ved overbelastning):Relæet anvender en omvendt-tidskarakteristik, hvor triptiden falder i takt med at strømmen stiger. For en moderat overbelastning (f.eks. 120 procent af nominel strøm) kan triptiden være flere sekunder, hvilket tillader midlertidige overbelastninger at passere. Hvis overbelastningen fortsætter, udløser relæet højspændingsafbryderen for at forhindre termisk skade.
• Øjeblikkelig overstrømsbeskyttelse (ved kortslutning):For strømme, der overstiger en høj pickup-tærskel (typisk 8 til 12 gange den nominelle strøm), fungerer relæet øjeblikkeligt og sender et udløsningssignal uden bevidst forsinkelse. Dette sikrer, at højspændingsafbryderen åbner inden for 20 til 30 millisekunder, hvilket begrænser skaden på udstyret.
• Retningsbestemt overstrømsbeskyttelse:I netværkssystemer kan der opstå fejl i begge retninger. Retningsrelæer bruger både strøm- og spændingsindgange til at bestemme retningen af ​​fejlen, hvilket sikrer, at kun den højspændingsafbryder, der er tættest på fejlen, åbner, mens andre forbliver lukkede for at opretholde strømstrømmen.
• Jordfejlsbeskyttelse:Ved enkelt-linje-til-jord fejl, som er almindelige i højspændingssystemer, anvendes fejlstrømsdetektering. Relæet overvåger nul-sekvensstrømmen, som er summen af ​​de trefasede strømme. Hvis nul-sekvensstrømmen overstiger en indstillet tærskel, udløser relæet højspændingsafbryderen.

Moderne højspændingsafbrydersystemer bruger numeriske relæer med kommunikationsmuligheder, hvilket muliggør fjernovervågning og koordinering med andre afbrydere i transformerstationen. Disse relæer kan også gemme hændelsesregistreringer og fejlbølgeformer, som er uvurderlige til analyse efter fejl. Vores fabrik hos Lugao Power Co.,Ltd. leverer en omfattende beskyttelsesrelækoordineringsservice, der sikrer, at indstillingerne for vores højspændingsafbryder er optimalt tilpasset dit systems krav. Vi bruger industristandard koordinationssoftware til at simulere forskellige fejlscenarier og verificere, at relæindstillingerne giver selektiv koordinering, hvilket betyder, at kun afbryderen tættest på fejlen fungerer.

Et praktisk eksempel: I en 230 kV transmissionsledning kan beskyttelsesrelæet til en højspændingsafbryder indstilles til at udløse ved 1,2 gange mærkestrømmen for en overbelastning med en tidsurindstilling på 2 sekunder og ved 12 gange mærkestrømmen for øjeblikkelig udløsning. Hvis en stor motor starter, hvilket forårsager en strømstød på 1,4 gange, vil relæet ikke udløses, fordi overbelastningsvarigheden er kort. Men hvis der opstår en fase-til-fase fejl, kan strømmen nå op på 18 gange den nominelle værdi, og relæet vil udløse højspændingsafbryderen øjeblikkeligt og fjerne fejlen inden for 3 cyklusser. Denne selektive koordinering er afgørende for at opretholde systemstabilitet og forhindre kaskadeafbrydelser.Lugao Power Co.,Ltd.giver en detaljeret relæindstillingsvejledning med hver højspændingsafbryder, der hjælper forsyningsselskaber med at opnå optimal koordination.

Hvad er de vigtigste tekniske specifikationer for fejlafbrydelser?

En højspændingsafbryders evne til at håndtere kortslutninger og overbelastninger er defineret af et sæt kritiske tekniske specifikationer. Disse parametre bestemmer afbryderens værdi for fejlstrøm, afbrydelsestid og transient recovery voltage (TRV). Lugao Power Co.,Ltd. fremstiller et omfattende udvalg af højspændingsafbrydere til forskellige spændingsniveauer og fejltilstande. Tabellen nedenfor opsummerer de vigtigste fejlhåndteringsspecifikationer for vores mest populære modeller, som bruges i transmissions- og distributionsstationer verden over. Alle værdier er typetestet i overensstemmelse med IEC 62271-100 og ANSI C37.09 standarder.

Ud over standardklassificeringerne tilbyder vores fabrik højspændingskredsløbsafbryder med forbedrede fejlafbrydelsesmuligheder. For eksempel leverer vi en "high-speed" version med en optimeret betjeningsmekanisme, der reducerer åbningstiden med 5 millisekunder, hvilket er kritisk for generatorafbryderapplikationer. Vi tilbyder også en "kondensatorbank" koblingsvariant med en højere TRV-rating til kobling af kapacitive strømme. Alle vores højspændingsafbrydere er udstyret med en selvsprængende puffermekanisme, der reducerer den driftsenergi, der kræves til fejlafbrydelser med 30 procent, hvilket tillader mindre fjedre og mere pålidelig drift.

For at sikre, at vores højspændingsafbryder opfylder de specificerede fejlklassificeringer, gennemgår hver enhed et omfattende fabrikstestprogram. Dette omfatter dielektriske test (strømfrekvens og lynimpuls), kortslutningstest på uafhængige laboratorier og mekaniske udholdenhedstest (over 10.000 operationer). Vores fabrik hos Lugao Power Co.,Ltd. giver en komplet testrapport med hver forsendelse, inklusive oscillogrammer af fejlafbrydelsestest, hvilket sikrer fuld sporbarhed. For forsyningskunder er disse testrapporter afgørende for netværksplanlægning og koordineringsundersøgelser, og de giver sikkerhed for, at højspændingskredsløbsafbryderen vil fungere som forventet, når der opstår en fejl.

Hvordan kan vedligeholdelse og test sikre pålidelig fejlhåndtering?

Selv den bedste højspændingsafbryder vil ikke klare en kortslutning eller overbelastning, hvis den ikke vedligeholdes korrekt. Fejlhåndtering er afhængig af den præcise timing af mekaniske komponenter, integriteten af ​​det lysbuehæmmende medium og den korrekte drift af relæer og styrekredsløb. Vores fabrik hos Lugao Power Co.,Ltd. har udviklet et omfattende vedligeholdelsesprogram for vores højspændingsafbryder, som omfatter periodisk inspektion, funktionstest og diagnostisk analyse. Regelmæssig vedligeholdelse sikrer ikke kun, at afbryderen fungerer, når det er nødvendigt, men forlænger også dens levetid og reducerer risikoen for katastrofale fejl.

Væsentlige vedligeholdelsespraksis for pålidelig fejlhåndtering af højspændingsafbryder:

• Kontaktslid og erosionsmåling:Efter en kortslutningsafbrydelse kan lysbuekontakterne erodere. Vores højspændingsafbryderdesign inkluderer en slidindikator, der gør det muligt for operatører at vurdere den resterende kontaktlevetid. Vi anbefaler måling af kontaktmodstand (ved hjælp af mikro-ohmmeter) årligt og udskiftning af kontakter, når modstanden stiger med mere end 20 procent over basislinjen.
• SF6 gasdensitet og fugtovervågning:SF6-gastrykket skal holdes inden for det specificerede område for korrekt bueslukning. En tæthedsmonitor sporer kontinuerligt gastrykket og advarer operatører, hvis der opstår en lækage. Derudover bør fugtindholdet kontrolleres halvårligt; hvis den overstiger 200 ppm, skal gassen filtreres eller udskiftes. Vores fabrik leverer en gashåndterings- og analyseservice til alle vores højspændingsafbrydere.
• Driftsmekanismens tidstest:Afbryderens åbnings- og lukketider skal kontrolleres årligt ved hjælp af en digital tidsanalysator. Afvigelser på mere end 10 procent fra de fabriksindstillede værdier kan indikere mekanisk slid eller fejljustering. Vores højspændingsafbryder har en modulær betjeningsmekanisme, der kan serviceres uden at tage afbryderen ud af drift.
• Isolationsmodstand og effektfaktortest:De isolerende dele - stolpeisolatorer, bøsninger og interne støttestrukturer - bør testes for dielektrisk integritet. Vi anbefaler at udføre en effektfaktor (tan delta) test hvert tredje år for at opdage enhver forringelse af de isolerende egenskaber.

For at illustrere vigtigheden af ​​vedligeholdelse skal du overveje en sag fra et europæisk værk, der oplevede, at en 245 kV højspændingsafbryder ikke udløste under en kortslutning, hvilket forårsagede omfattende skade på en transformer. En undersøgelse afslørede, at afbryderens betjeningsmekanisme havde akkumuleret fugt på grund af en svigtet tætning, og udløsningsspolen sad fast. Værket har efterfølgende vedtaget vores anbefalede årlige tidstest og fugtkontrol, og de har ikke oplevet lignende fejl i de sidste otte år. Vores fabrik leverer en detaljeret vedligeholdelseslogbog med hver højspændingsafbryder, og vi tilbyder undervisning til forsyningspersonale i korrekte test- og diagnostiske procedurer.

For kunder, der har brug for omfattende support, Lugao Power Co.,Ltd. tilbyder en servicekontrakt, der inkluderer et årligt fabriksuddannet teknikerbesøg, diagnostiske tests på stedet og nødudskiftning af reservedele. Vi tilbyder også en fjernovervågningsmulighed, der kontinuerligt sporer nøgleparametrene for højspændingskredsløbsafbryderen, og sender advarsler til forsyningsselskabets kontrolcenter, hvis en parameter går uden for det normale område. Ved at investere i regelmæssig vedligeholdelse og udnytte vores diagnostiske ekspertise kan forsyningsselskaber sikre, at deres højspændingsafbryder vil håndtere kortslutninger og overbelastninger pålideligt, beskytte strømsystemet og minimere nedetid.

Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvad er den maksimale kortslutningsstrøm, som en højspændingsafbryder kan afbryde?

Svar: Den maksimale kortslutningsstrøm afhænger af afbryderens nominelle brydeevne, som er angivet i kA. For vores LGB-serie højspændingsafbryder varierer den maksimale afbrydelsesstrøm fra 31,5 kA for 72,5 kV-modeller til 63 kA for 550 kV-modeller. Denne vurdering er baseret på symmetrisk strøm ved den nominelle spænding. Afbryderen kan også afbryde asymmetriske fejlstrømme med en DC-komponent, forudsat at den samlede strøm ikke overstiger afbryderens designevne. For højere fejlniveauer kan der bruges flere afbrydere i serie, eller der kan vælges en højere klassificeret afbryder. Vores fabrik leverer en analyseservice på fejlniveau for at hjælpe med at vælge den korrekte afbryder til dit system.

Spørgsmål 2: Hvordan slukker højspændingsafbryderen lysbuen, efter at den åbner?

Svar: Højspændingsafbryderen bruger en puffermekanisme, der komprimerer SF6-gas og leder den gennem en dyse hen over buen. Gasstrømmen med høj hastighed afkøler lysbuen og fjerner ioniserede partikler, mens de elektronegative SF6-molekyler fanger frie elektroner og forhindrer re-ionisering. Buen slukkes ved den nuværende nulgennemgang, og den dielektriske styrke af kontaktgabet genoprettes hurtigt. Denne proces gentages for hver fase uafhængigt. Vores højspændingsafbryder er blevet testet for at sikre pålidelig lysbueslukning under alle fejlforhold.

Spørgsmål 3: Kan en højspændingsafbryder håndtere flere kortslutninger uden behov for vedligeholdelse?

Svar: Ja, en højspændingsafbryder er designet til at håndtere flere fejlafbrydelser, før den kræver vedligeholdelse. Antallet af fejlafbrydelser, den kan håndtere, afhænger af fejlstrømmens størrelse og afbryderens design. For eksempel kan vores højspændingsafbryder klare 20 kortslutningsafbrydelser med fuld karakter uden kontaktudskiftning. Ved lavere fejlstrømme kan antallet af afbrydelser dog være væsentligt højere. Vi anbefaler at overvåge kontaktslid ved hjælp af slidindikatoren og planlægge vedligeholdelse baseret på den kumulative fejlstrøm afbrudt. Vores fabrik leverer en vedligeholdelsesberegner til at hjælpe med denne planlægning.

Spørgsmål 4: Hvad er forskellen mellem en kortslutning og en overbelastning med hensyn til højspændingsafbryderdrift?

Svar: En kortslutning er en højstrømsfejl, der kræver øjeblikkelig afbrydelse, typisk inden for 3 til 5 cyklusser, for at forhindre beskadigelse af udstyret. En overbelastning er en moderat overstrøm, der ikke umiddelbart er farlig, og afbryderens relæ kan tillade den at vare ved i et par sekunder til minutter for at lade midlertidige overbelastninger rydde op. Højspændingsafbryderen fungerer hurtigere ved kortslutninger end ved overbelastning. For overbelastninger kan afbryderen være udstyret med en termisk eller omvendt-tidsudkoblingskarakteristik. Vores beskyttelsesrelæindstillinger er optimeret til at skelne mellem disse to forhold, hvilket sikrer den korrekte respons.

Spørgsmål 5: Hvor ofte skal højspændingsafbryderen testes for fejlhåndtering?

Svar: Vi anbefaler en omfattende test af højspændingskredsløbsafbryderens fejlhåndteringsydelse mindst én gang om året, inklusive timingtest, kontaktmodstandsmåling og SF6-gasanalyse. For afbrydere, der arbejder ofte eller er placeret i barske miljøer, er hyppigere test (hver 6. måned) tilrådeligt. Efter enhver større fejlafbrydelse (over 50 procent af den nominelle brydekapacitet) skal afbryderen desuden inspiceres og testes. Vores fabrik leverer en detaljeret testprocedure og tilbyder felttesttjenester for alle vores højspændingsafbryderprodukter.

Konklusion: Sørg for pålidelig fejlbeskyttelse med højspændingsafbryder

Højspændingskredsløbsafbrydere er frontlinjens forsvar mod kortslutninger og overbelastninger i strømsystemer. Deres evne til at opdage, afbryde og isolere fejltilstande hurtigt og pålideligt er afgørende for systemstabilitet, udstyrsbeskyttelse og personalesikkerhed. Som vi har forklaret, involverer processen præcis relækoordinering, hurtig mekanisk handling og avanceret bueslukning ved hjælp af SF6-gas. De tekniske specifikationer og vedligeholdelsespraksis, vi har skitseret, sikrer, at din højspændingsafbryder vil fungere, når det betyder mest. Hos Lugao Power Co., Ltd. har vores fabrik konstrueret et omfattende udvalg af højspændingskredsløbsafbrydere, der opfylder de højeste internationale standarder og understøttes af årtiers erfaring i elindustrien.

Planlægger du at opgradere eller udvide dit beskyttelsessystem?Kontakt Lugao Power Co.,Ltd. i dagfor en omfattende fejlbeskyttelsesrådgivning. Vores team af strømsystemingeniører vil analysere dit systems fejlniveauer, beskyttelseskoordinering og udstyrskrav og anbefale den optimale højspændingsafbryderløsning. Vi tilbyder fuld teknisk support, herunder koordinering af relæindstilling, installationsovervågning og træning af dit vedligeholdelsespersonale.Anmod om din gratis vurdering af beskyttelsessystem nu fra Lugao Power Co.,Ltd. og sørg for, at dit strømsystem er beskyttet af højspændingskredsløbsteknologi af højeste kvalitet.
