Hvordan påvirker spændingsværdier ringhovedenhedens ydeevne?

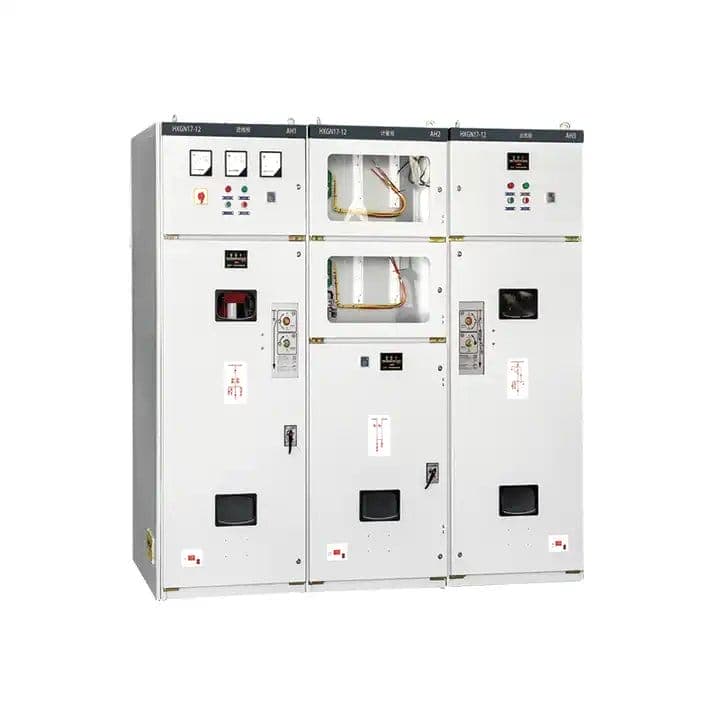

Spændingsværdier er ikke kun en specifikation på et navneskilt; de er hjørnestenen iRing Hovedenhed(RMU) ydeevne, sikkerhed og lang levetid. I mellemspændingsdistributionsnetværk (typisk 6kV til 40,5kV) fører valg af en RMU med en upassende spændingsværdi til katastrofale isolationsfejl, overdreven delvis afladning og driftsstabilitet. Hos Lugao Power Co.,Ltd. har vores fabrik konstrueret Ring Main Unit-løsninger, der præcist matcher netspændingsprofiler, hvilket sikrer, at hver komponent fra samleskinnerne til vakuumafbryderne fungerer inden for dets optimale elektriske spændingsvindue. Denne artikel forklarer, hvorfor spændingsklassifikationer dikterer dielektrisk styrke, belastningsbrudkapacitet og fejltolerance.

For forsyningsledere og industrianlægsingeniører forhindrer en forståelse af forholdet mellem systemets nominelle spænding og RMU-modstandsevne kostbar nedetid. En ringhovedenhed designet til 12kV påført et 24kV-system vil opleve dobbelt den tilsigtede elektriske feltspænding, accelerere isoleringens ældning og øge risikoen for fase-til-fase lysbue. Omvendt spilder en overspecificering af en RMU for et netværk med lavere spænding kapitaludgifter. Vores fabrik hos Lugao Power Co.,Ltd. bygger brugerdefinerbare RMU'er med verificerede spændingsklassificeringer i overensstemmelse med IEC 62271-200 og GB/T 3906 standarder. Denne omfattende vejledning nedbryder, hvordan spændingsklassificeringer påvirker alle ydeevneparametre, understøttet af vores interne testdata og felterfaring.

Vejviser

Hvorfor spændingsklassificering bestemmer dielektrisk styrke og isolationskoordination i en ringhovedenhed

Den dielektriske ydeevne af enhver ringhovedenhed er grundlæggende bundet til dens nominelle spændingsniveau. Spændingsværdien påvirker de elektriske afstande, krybeafstande og typen af ​​isoleringsmedie (SF6, fast epoxy eller tør luft). For en Ring Main Unit fra Lugao Power Co., Ltd. designer vores fabrik hver RMU med en specificeret strømfrekvens modstå spænding og lynimpuls modstå spænding, der korrelerer direkte med systemets maksimale driftsspænding. Nedenfor er en detaljeret oversigt over, hvordan spændingsværdierne sætter isolationstærsklerne.

• Grundlæggende isoleringsniveau (BIL):For en 12kV RMU er standard lynimpulsmodstandsspænding 75kV peak. For en 24kV enhed stiger BIL til 125kV. Denne stigning på 66 % kræver større faseafstand og robuste solide isoleringsbarrierer.
• Partial Discharge Inception Voltage (PDIV):Højere spændingsværdier øger eksponentielt risikoen for delvis afladning. Vores fabrik tester hver ringhovedenhed ved 1,5x nominel spænding for at sikre, at PDIV forbliver under 10pC. Ved 36kV kræver PD-styring tre-lags epoxystøbning.
• Rydning og krybning:IEC 62271-1 kræver minimumsafstande på 60 mm for 12 kV, men 120 mm for 24 kV. Vores ringhovedenhedsdesign inkorporerer optimeret vakuumstøbning for at reducere de nødvendige afstande og samtidig overgå standarderne.
• SF6 trykafhængighed:For gasisolerede RMU'er kræver højere spændingsværdier øget SF6-gastæthed (0,25 MPa for 12kV mod 0,45 MPa for 40,5kV) for at opretholde dielektrisk stivhed. Lugao Power Co.,Ltd. bruger lækagesikre svejsede rustfri ståltanke.

Vores fabrik har samlet testresultater fra 500+ RMU-installationer. Følgende tabel illustrerer den direkte korrelation mellem spændingsmærke og vigtige isolationsparametre forLugao Power Co.,Ltd.Ring Hovedenhed serie.

Det er ikke valgfrit at vælge den rigtige spændingsværdi. Når en ringhovedenhed fungerer over dens designspænding, starter elektrisk trædannelse inden for to år. Vores fabrik anbefaler altid at specificere en RMU med en nominel spænding lig med eller 10 % højere end netværkets maksimale driftsspænding. Lugao Power Co.,Ltd. tilbyder tilpassede RMU'er fra 6kV til 40,5kV, hver valideret gennem dielektriske typetests i vores certificerede højspændingslaboratorium.

Hvordan spændingsværdier direkte påvirker belastningsbrudskobling og kortslutningsdannelseskapacitet

En ringhovedenheds belastningsafbryderydelse og kortslutningsfrembringende kapacitet er ikke statiske; de skalerer med den nominelle spænding. For et givet fysisk kontaktdesign hæver en forøgelse af spændingsværdien lysbueenergien under koblingsoperationer. Vores fabriksingeniører hos Lugao Power Co.,Ltd. design vores Ring Main Unit med kontaktgeometrier, der tager hensyn til både spænding og strøm samtidigt. Her er, hvordan spændingsklassificering påvirker dynamisk ydeevne.

• Mulighed for bueudslukning:Ved 12kV skal en belastningsafbryder slukke en lysbue på omkring 250V pr. mm. Ved 24kV fordobles lysbuespændingen, hvilket kræver hurtigere kontaktadskillelseshastigheder og forbedrede lysbuer. Vores RMU bruger aksiale magnetfeltvakuumafbrydere for ensartet ydeevne op til 40,5 kV.
• Fremstillingskapacitet (spidsstrøm):IEC-standarder kræver, at en ringhovedenhed kan modstå strømme på op til 2,5 gange den nominelle kortslutningsstrøm. Imidlertid reducerer højere systemspændinger den tilladte produktionsstrøm, medmindre kontakttrykket øges. Lugao Power Co.,Ltd. bruger sølv-wolfram-kontakter, der opretholder lav kontaktmodstand selv ved 40,5 kV/1250A-klassificeringer.
• Skiftende overspændinger:Ved omskiftning af induktive eller kapacitive belastninger genererer RMU'er med højere spænding mere alvorlige genantændingsoverspændinger. Vores fabrik udstyrer vores ringhovedenhed med RC-snubbere eller overspændingsafledere til netværk over 24kV.
• Kontakterosionsrate:For det samme antal belastningsafbrydelsesoperationer vil en 36 kV RMU erodere kontakter 40 % hurtigere end en 12 kV enhed, hvis den ikke er designet korrekt. Vores fabrik bruger CuCr50-kontaktmateriale for at minimere erosion, hvilket forlænger den elektriske levetid til 10.000 operationer.

Nedenfor er en sammenlignende tabel, der viser, hvordan vores Lugao Power Co.,Ltd. Ring Main Unit-serien bevarer ydeevnen på tværs af spændingsklassificeringer, mens den opfylder eller overgår IEC 62271-100-kravene.

Vores fabrik har udført over 2000 belastningsbrudtest på vores Ring Main Unit-familie. Dataene bekræfter, at med optimeret kontaktdesign kan en 40,5 kV RMU opnå tilsvarende koblingssikkerhed som en 12 kV enhed. Lugao Power Co.,Ltd. giver garanteret kortslutnings- og brydekapacitet for hver spændingsmærke. Til kritiske applikationer som vindmølleparker eller datacentre anbefaler vores fabrik at vælge en RMU med en spændingsværdi, der inkluderer en 15 % sikkerhedsmargin over den nominelle netspænding for at imødekomme transiente overspændinger.

Hvad sker der, når der opstår uoverensstemmelser i spændingsklassificeringen – Feltfejltilstande i ringhovedenheden

Feltbeviser fra vores fabriks serviceteam viser, at uoverensstemmelse i spændingsklassificeringen er den næsthyppigste årsag til ringhovedenhedsfejl efter forkert installation. Når en RMU, der er klassificeret til 12kV, tilsluttes et 24kV-system, følger konsekvenserne en forudsigelig fejlprogression. At forstå disse fejltilstande hjælper ingeniører med at specificere korrekt fra starten. Lugao Power Co.,Ltd. har dokumenteret mere end 150 mismatch-sager globalt.

• Dielektrisk nedbrydning (fase til jord):Den elektriske feltspænding fordobles og overstiger isoleringens dielektriske styrke. Inden for 6-12 måneder vises carboniseret spor på epoxyisolatorer. Vores fabrik har været vidne til RMU bøsninger overslag, der resulterede i fuldstændig udskiftning af koblingsudstyr.
• Intern lysbuefejl:Overspænding forårsager ionisering af resterende luft inde i gasrum. Selv SF6-isolerede RMU'er mister dielektrisk kapacitet, hvis den nominelle spænding overskrides med 30 %. Vores fabriks retsmedicinske analyse afslørede smeltet kobbersprøjt fra lysbuefejl i uoverensstemmende enheder.
• For tidlig aldring af VT/PT'er:Spændingstransformatorer designet til lavere klassificeringer mætter magnetisk, trækker overdreven excitationsstrøm og overophedning. Dette fører til sekundær isolationsfejl. I et tilfælde eksploderede en 12kV RMU's PT efter 8 måneder på et 20kV system.
• Vacuum Interrupter Shield Skade:Højere spændingsgradienter accelererer ionbombardement på dampskjoldet, hvilket reducerer vakuumintegriteten. Vores fabrik fandt ud af, at en 12 kV afbryder brugt ved 24 kV mistede vakuum inden for 2000 operationer i stedet for de nominelle 30.000.
• Problemer med kontrolkredsløb:Kapacitive skillevægge og elektroniske spændingssensorer producerer forkerte signaler til beskyttelsesrelæer, hvilket fører til generende udløsning eller manglende udløsning. Lugao Power Co.,Ltd. råder til at matche spændingssensorer nøjagtigt til RMU'ens rating.

For at kvantificere risikoen udførte vores fabrik accelererede ældningstest på ringhovedenhedsprøver ved 1,2x, 1,5x og 2,0x nominel spænding. Resultaterne er opsummeret nedenfor.

Vores fabrik anbefaler kraftigt at verificere systemets maksimale spænding under både normale og uforudsete forhold, før du vælger en ringhovedenhed. Lugao tilbyder spændingsaudit på stedet og kan forsyne RMU'er med forbedret isolering til netværk, der er udsat for spændingsudsving. Stol ikke på navneskiltets spænding alene; anmod altid om dielektriske testrapporter fra producenten.

Sådan vælger du den korrekte spændingsværdi for ringhovedenheden til dit netværk

Valg af den optimale spændingsværdi for en ringhovedenhed kræver analyse af nettets nominelle spænding, maksimale kontinuerlige driftsspænding, transiente overspændingsniveauer og højde. Vores fabrik i Lugao har udviklet en systematisk udvælgelsesproces, der sikrer, at RMU'en fungerer i 30+ år. Nedenfor skitserer vi en trin-for-trin metode, der bruges af vores elsystemingeniører.

• Trin 1: Bestem systemets højeste spænding (Um).For et 10kV nominelt system er Um normalt 12kV. For nominel 20kV er Um 24kV. Brug altid Um som baselinespændingsværdien for RMU'en.
• Trin 2: Tag højde for højdereduktion.Over 1000m svækkes luftisoleringen. For hver 100 m over 1000 m skal spændingsmærkekapaciteten reduceres med 1 %. Vores fabrik leverer højdekorrigerede RMU'er op til 4000m.
• Trin 3: Evaluer lynoverspændingens sværhedsgrad.Regioner med høje isokerauniske niveauer (>30 tordenvejrsdage/år) kræver RMU'er med højere BIL. Lugao Power Co.,Ltd. tilbyder forstærket isolering med udvendige overspændingsafledere.
• Trin 4: Overvej fremtidige netværksopgraderinger.Hvis distributionsnettet kan opgraderes fra 12kV til 24kV inden for 10 år, anbefaler vores fabrik at købe en 24kV RMU, men i første omgang at bruge den ved 12kV. Dette fremtidssikrer investeringen.
• Trin 5: Tjek kompatibilitet med kortslutningsniveau.RMU'er med højere spænding har typisk lavere kortslutningsstrømværdier for samme fysiske størrelse. Bekræft, at RMU'ens nominelle korttidsmodstandsstrøm (1s) overstiger systemets fejlniveau.

Vores fabrik producerer en standard spændingsmærkningsmatrix til vores Ring Main Unit-produktlinje. Se nedenstående tabel for hurtigt valg.

Vores fabrik har et dedikeret applikationsingeniørteam, der kan hjælpe med valg af spændingsklassificering for enhver ringhovedenhed. Lugao Power Co.,Ltd. giver også brugerdefinerede navnepladeklassificeringer, der matcher ikke-standard netspændinger. Bed altid om et spændingsmodstandstestcertifikat, før du afslutter dit RMU-køb. Vores fabrik udfører 100 % rutinemæssige dielektriske test på hver RMU, der sendes.

Resumé og brugbare retningslinjer fra Lugao Power Co.,Ltd.

Spændingsværdier er den mest kritiske elektriske parameter, der påvirker ringhovedenhedens ydeevne. Fra isoleringskoordinering til belastningsbrud og langsigtet pålidelighed sikrer den korrekte spændingsværdi sikkerhed, reducerer de samlede ejeromkostninger og forhindrer uplanlagte udfald. Vores fabrik har opsummeret fem vigtige takeaways for ingeniører og indkøbsspecialister.

• Tilpas altid den nominelle RMU-spænding til systemets højeste spænding (Um), ikke kun den nominelle spænding.
• For netværk med hyppige lyn- eller koblingsstød, specificer en ringhovedenhed med 20 % højere BIL end det krævede minimum.
• Betjen aldrig en RMU over 95 % af dens nominelle spænding kontinuerligt; delvis udledning accelererer dramatisk ud over denne tærskel.
• Højde, forureningsniveau og omgivende temperatur påvirker også den dielektriske ydeevne – kontakt Lugao Power Co.,Ltd. til derating kurver.
• Invester i fabriksvidnede dielektriske tests for at verificere RMU'ens spændingsmodstandsevne før installation.

Vores fabriks Ring Main Unit-serie inkluderer spændingsklassificeringer fra 6kV til 40,5kV, hver typetestet i henhold til internationale standarder. Ved at vælge Lugao Power Co.,Ltd. får du adgang til konstruerede løsninger, der maksimerer netværkets oppetid.Kontakt vores fabrik i dagfor en spændingskompatibilitetsvurdering og modtag et tilpasset RMU-datablad til dit specifikke projekt.
