Hvad er de vigtigste overvejelser, når du vælger højspændingsafbrydere?

Udvælgelsen af ​​enHøjspændingsafbryderer en af ​​de mest konsekvensbeslutninger, en elsystemingeniør vil tage. Det er ikke en simpel indkøbsøvelse; det er et strategisk valg, der har indflydelse på sikkerheden, pålideligheden og den økonomiske ydeevne af hele det elektriske netværk i årtier. En dårligt valgt højspændingsafbryder kan føre til katastrofale udstyrsfejl, forlængede strømafbrydelser og betydelige økonomiske tab. Omvendt forbedrer en velvalgt afbryder systemstabiliteten, minimerer nedetid og giver en lang levetid med håndterbare vedligeholdelseskrav. Udfordringen er, at udvælgelsesprocessen involverer et komplekst samspil af elektriske, mekaniske, miljømæssige og økonomiske faktorer. Denne artikel giver en struktureret ramme til at guide ingeniører gennem denne kritiske beslutning, der trækker på årtiers brancheerfaring og praktisk feltviden.

Denne vejledning vil dissekere udvælgelsesprocessen og undersøge de væsentlige parametre, der skal tages i betragtning, fra de grundlæggende elektriske klassificeringer til de avancerede tilstandsovervågningsfunktioner, der nu er tilgængelige. Vi vil udforske de dominerende teknologier – SF6, vakuum og de nye miljøeffektive alternativer – og diskutere deres respektive styrker og svagheder til forskellige applikationer. Vi vil også tage fat på de praktiske realiteter i forbindelse med installation, drift og vedligeholdelse, og sikre, at den valgte højspændingsafbryder ikke kun opfylder de tekniske specifikationer, men også stemmer overens med de operationelle muligheder i forsynings- eller industrianlægget. Ved at forstå de vigtigste overvejelser, der er skitseret i denne artikel, kan ingeniører træffe informerede, tillidsfulde beslutninger, der sikrer den langsigtede integritet af deres strømsystemer. Vores fabrik klLugao Power Co.,Ltd.har fremstillet højspændingskredsløbsafbrydere i over to årtier, og vi har samlet denne viden fra vores omfattende erfaring med at levere løsninger til kunder over hele verden.

Indholdsfortegnelse

• 1. Fonden: Hvad er de kritiske elektriske vurderinger?
• 2. Teknologibeslutningen: Hvilket afbrydelsesmedium er det rigtige for dig?
• 3. Miljø- og installationsovervejelser: Hvor vil det fungere?
• 4. Ejerskabsøkonomien: Ud over købsprisen
• 5. Fremtidssikring: Hvordan vil du vedligeholde og overvåge afbryderen?
• Hyppigty stillede spørgsmål (FAQ)
• Konklusion og næste trin

1. Fonden: Hvad er de kritiske elektriske vurderinger?

Forestil dig en understationsingeniør, der har til opgave at opgradere et 145 kV koblingsanlæg. Projektet kræver en ny højspændingsafbryder for at beskytte en kritisk transmissionsledning. Den eksisterende infrastruktur omfatter en transformer, der er normeret til 40 MVA, og fejlniveauet på bussen er beregnet til 40 kA. Udvælgelsesprocessen begynder med en række grundlæggende elektriske vurderinger, der definerer afbryderens kapacitet. Disse vurderinger er ikke vilkårlige tal; de er det matematiske udtryk for afbryderens evne til at fungere sikkert og pålideligt i elsystemets elektriske miljø. Teknikeren skal omhyggeligt evaluere hver enkelt rating for at sikre, at den valgte enhed ikke er under- eller overspecificeret. Følgende tabel viser de primære elektriske klassificeringer og deres praktiske betydning.

Den nominelle spænding er grundlaget for valget. Det er den maksimale kontinuerlige spænding, som højspændingsafbryderen kan modstå. For et 145 kV-anlæg skal afbryderen være normeret til mindst 145 kV. Det er dog også vigtigt at overveje den maksimale driftsspænding, som kan være lidt højere end den nominelle spænding. Den nominelle strøm skal være tilstrækkelig til at bære den normale belastning med en margin til fremtidig vækst. Kortslutningsbrudstrømmen er dog den mest kritiske sikkerhedsvurdering. Den definerer den maksimale fejlstrøm, som højspændingsafbryderen sikkert kan afbryde. Hvis denne vurdering er for lav, kan afbryderen svigte katastrofalt i tilfælde af en fejl. Hos Lugao Power Co.,Ltd. tilbyder vi en række højspændingskredsløbsafbrydere med forskellige kortslutningsafbryderkapaciteter for at matche forskellige systemkrav, hvilket sikrer, at enheden hverken er overspecificeret eller underspecificeret.

TRV er måske den mest subtile, men lige så vigtige vurdering. Når en afbryder afbryder en fejl, vises en spændingstransient over åbningskontakterne. Denne TRV er karakteriseret ved dens amplitude, stigningshastighed og frekvens. Højspændingsafbryderen skal være designet til at modstå TRV uden at genantænde lysbuen. TRV bestemmes af systemets impedans og det punkt på bølgen, hvor afbrydelsen opstår. For en specifik anvendelse skal TRV beregnes eller opnås fra systemundersøgelserne og sammenlignes med breaker's nominelle TRV-kapacitet. Vores fabriks ingeniørteam yder support til at vurdere disse komplekse parametre og hjælper kunderne med at vælge en højspændingsafbryder, der er perfekt afstemt til de transiente egenskaber i deres specifikke netværk.

2. Teknologibeslutningen: Hvilket afbrydelsesmedium er det rigtige for dig?

Når de elektriske klassifikationer er defineret, står ingeniøren over for en grundlæggende teknologisk beslutning: Hvilken type afbrydermedium skal højspændingsafbryderen bruge? Markedet er domineret af tre hovedteknologier: SF6-gas, vakuum og olie. Oliebrydere er dog mere og mere sjældne i nye installationer, og industrien udvikler aktivt miljøeffektive alternativer. Hver teknologi har forskellige egenskaber, der gør den velegnet til forskellige applikationer. Beslutningen er ikke blot et spørgsmål om omkostninger; det involverer evaluering af ydeevne, miljøpåvirkning, vedligeholdelsesbehov og de specifikke driftsforhold for installationen. Lad os undersøge hver af nøgleteknologierne i detaljer.

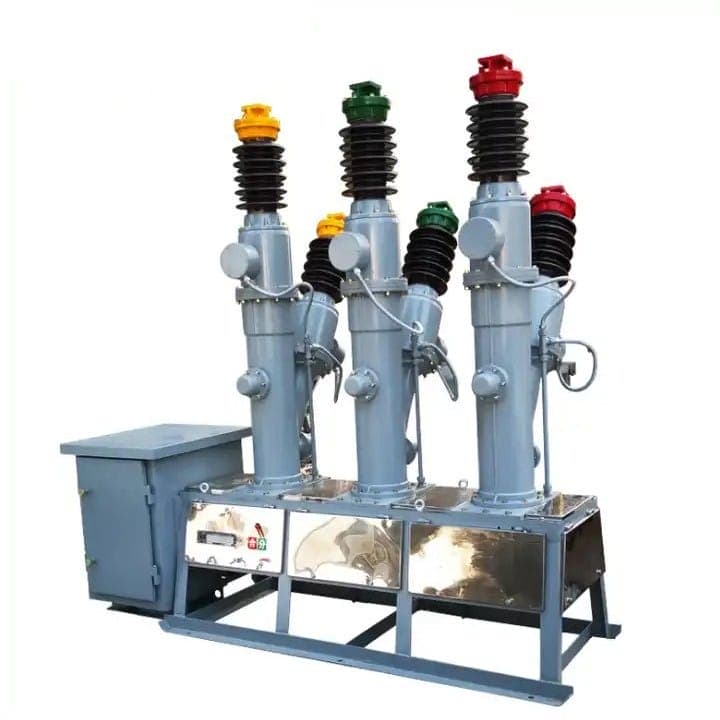

SF6 maksimalafbrydereer den dominerende teknologi til højspændingsapplikationer (72,5 kV og derover). De bruger svovlhexafluorid (SF6) gas som både det isolerende og lysbuedæmpende medium. SF6 er meget elektronegativ, hvilket betyder, at den absorberer frie elektroner fra lysbuen, hvilket hurtigt deioniserer spalten og forhindrer lysbuen. Denne egenskab gør SF6-afbrydere exceptionelt effektive til at afbryde fejlstrømme, med en høj strømbærende kapacitet og korte afbrydelsestider. De er også kompakte og kræver mindre plads end andre teknologier. SF6 er dog en potent drivhusgas med et globalt opvarmningspotentiale (GWP) på 23.500 gange CO2. Dette har ført til øget kontrol og regler for brugen af ​​det. Vores fabrik i Lugao har udviklet en række SF6 højspændingsafbrydere med lækagerater på mindre end 0,1 % om året, hvilket reducerer deres miljøpåvirkning betydeligt.

Vakuum afbrydereer den dominerende teknologi til mellemspændingsapplikationer (op til 40,5 kV). De bruger et vakuum som det forstyrrende medium. Når kontakterne er en del, er lysbuen begrænset i vakuumafbryderen. Buen slukkes ved den første strøm nul, fordi vakuumet ikke giver nogen ledende bane for lysbuen at genindtræde. Vakuumafbrydere er meget pålidelige, kræver meget lidt vedligeholdelse og er miljøvenlige. De kan dog ikke bruges ved højere spændinger, fordi vakuumafbryderens dielektriske styrke er begrænset. De er også følsomme over for overspændinger, såsom dem, der forårsages af skiftende ubelastede transformere. Til højspændingsapplikationer er en enkelt vakuumafbryder utilstrækkelig, og der vil være behov for flere afbrydere i serie, hvilket øger kompleksiteten og omkostningerne.

Økoeffektive alternativerdukker op som et svar på SF6's miljøproblemer. Disse teknologier bruger gasser med en meget lavere GWP, såsom AirPlus (en blanding af nitrogen og oxygen med en spormængde af en fluorketon) eller andre syntetiske gasser. Disse gasser har lignende dielektrisk og buedæmpende ydeevne som SF6, men med en GWP, der er 100 til 2.000 gange lavere. Dette er en væsentlig fordel for forsyningsselskaber og industrier, der søger at reducere deres CO2-fodaftryk. Disse alternativer er dog endnu ikke så udbredt som SF6, og de kan kræve større afbryderkabinetter eller andre mekaniske designs. Vores fabrik udvikler aktivt højspændingskredsløbsafbryder ved hjælp af miljøeffektive gasser, hvilket sikrer, at vores kunder har en levedygtig og miljømæssig ansvarlig vej fremad.

Følgende tabel giver en kortfattet oversigt over de vigtigste overvejelser for hver teknologi.

3. Miljø- og installationsovervejelser: Hvor vil det fungere?

Det fysiske miljø, hvori en højspændingsafbryder vil blive installeret, er en kritisk faktor i valget. Den samme afbryder, der fungerer fejlfrit i en klimakontrolleret indendørs transformerstation, kan svigte for tidligt i et kystmiljø med saltspray eller i et ørkenmiljø med ekstrem varme og støv. Ingeniører skal evaluere miljøforholdene på det foreslåede installationssted og matche dem til det passende afbryderdesign. De vigtigste miljøfaktorer, der skal tages i betragtning, er: omgivende temperatur, fugtighed, højde, forureningsniveau, seismisk aktivitet og tilstedeværelsen af ​​ætsende stoffer. Hver af disse faktorer kan i væsentlig grad påvirke højspændingsafbryderens pålidelighed og levetid.

Temperaturer en primær bekymring. Driftsmekanismen, isoleringsgassen (i tilfælde af SF6 eller miljøeffektive alternativer) og isoleringens dielektriske egenskaber afhænger alle af temperaturen. SF6-gas vil f.eks. blive flydende ved lave temperaturer (ca. -25°C ved 5 bar), hvilket reducerer dens isolerings- og afbrydelsesevne. For at imødegå dette er SF6-afbrydere installeret i kolde klimaer udstyret med varmeapparater og gasdensitetsovervågningssystemer, der registrerer gastrykfald forårsaget af væskedannelse. På samme måde kan ekstrem varme fremskynde ældningen af ​​isoleringsmaterialer og øge sliddet på mekaniske komponenter. Vores fabrik tilbyder højspændingsafbrydere med en bred vifte af driftstemperaturmuligheder, herunder koldtvejrspakker til installationer under arktiske forhold.

Højdeer en anden vigtig faktor. Når højden stiger, falder lufttrykket, hvilket reducerer luftens dielektriske styrke. Ved udendørs installationer over 1.000 meter skal isoleringsafstandene øges. For SF6-afbrydere justeres gastrykket typisk for at kompensere for det reducerede atmosfæriske tryk.Forureningfra industriområder, kystområder eller landbrugszoner kan føre til en ophobning af ledende forurenende stoffer på isolatorerne, hvilket øger risikoen for eksterne overslag. Dette løses ved at specificere isolatorer med en højere krybeafstand eller ved at påføre antikontamineringsbelægninger. Vores fabrik i Lugao leverer højspændingskredsløbsafbrydere med tilpassede isoleringsniveauer for at opfylde de specifikke krav til forureningsklasse på installationsstedet.

Seismisk aktivitetskal overvejes i områder, der er udsat for jordskælv. Højspændingsafbryderen skal være i stand til at modstå de dynamiske belastninger, der genereres af en seismisk hændelse. Dette indebærer at designe støttestrukturen og sikre, at afbryderens mekaniske komponenter kan modstå den pålagte acceleration. Ætsende miljøer, såsom dem, der findes nær kystområder eller i kemiske anlæg, kræver særlig opmærksomhed på materialevalg. Befæstelser i rustfrit stål, korrosionsbestandige belægninger på kabinettet og omhyggelig forsegling af alle komponenter er afgørende for at forhindre for tidlig fejl. Ved omhyggeligt at vurdere disse miljøfaktorer kan ingeniører vælge en højspændingsafbryder, der ikke kun er elektrisk egnet, men også fysisk robust nok til at modstå belastningen i dets driftsmiljø.

4. Ejerskabsøkonomien: Ud over købsprisen

Den oprindelige købspris for en højspændingsafbryder er ofte den mest synlige omkostning, men den er kun en brøkdel af de samlede ejeromkostninger over enhedens levetid. En omfattende økonomisk analyse skal ikke kun tage højde for købsprisen, men også installationsomkostningerne, de løbende vedligeholdelses- og driftsomkostninger og omkostningerne ved eventuel bortskaffelse eller udskiftning. At vælge en afbryder med højere forudgående omkostninger, men lavere vedligeholdelseskrav, kan være betydeligt mere økonomisk på lang sigt. Omvendt kan valg af en billig afbryder af lav kvalitet føre til hyppige fejl, høje vedligeholdelsesomkostninger og dyr nedetid. Den økonomiske beslutning skal baseres på en livscyklusomkostningsanalyse, der afspejler anlæggets specifikke driftsmæssige kontekst.

Installationsomkostningerkan variere betydeligt afhængigt af type og design af højspændingsafbryderen. SF6-afbrydere kræver specialiseret gashåndteringsudstyr og uddannet personale til installation, hvilket øger omkostningerne. Vakuumafbrydere er typisk nemmere at installere.Vedligeholdelsesomkostningerer en væsentlig del af livscyklusomkostningerne. SF6-afbrydere kræver periodisk vedligeholdelse, herunder kontrol af gastryk, kontaktslid og mekanisk drift. Gashåndteringsprocedurer skal følges nøje. Vakuumafbrydere er derimod forseglede for livet og kræver meget lidt vedligeholdelse. Hyppigheden af ​​vedligeholdelse og omkostningerne til reservedele skal indregnes i den økonomiske analyse.

Driftsomkostningerinkludere energitabene i afbryderens hovedkontakter, som typisk er små, men ikke ubetydelige.Nedetidsomkostningerer måske den mest signifikante variabel. I mange brancher kan en times nedetid koste titusindvis af dollars i tabt produktion. En mere pålidelig højspændingsafbryder med lavere sandsynlighed for fejl kan give en væsentlig økonomisk fordel ved at reducere risikoen for dyre udfald. For at hjælpe kunder med denne analyse har vores fabrik hos Lugao Power Co.,Ltd. tilbyder en livscyklusomkostningsvurderingstjeneste, som giver en detaljeret sammenligning af de samlede ejeromkostninger for forskellige afbrydermuligheder.

5. Fremtidssikring: Hvordan vil du vedligeholde og overvåge afbryderen?

Valget af en højspændingsafbryder er ikke en beslutning, der slutter, når enheden er strømforsynet. Afbryderens langsigtede ydeevne og pålidelighed afhænger af en veltilrettelagt vedligeholdelses- og overvågningsstrategi. Vedligeholdelseskrav varierer efter teknologi, men en proaktiv tilgang er afgørende for at sikre årtiers pålidelig service. Tendensen i branchen går i retning af tilstandsbaseret vedligeholdelse, som bruger kontinuerlig overvågning af højspændingsafbryderens nøgleparametre til at forudsige, hvornår der er behov for vedligeholdelse, i stedet for at stole på en fast tidsplan. Denne tilgang maksimerer afbryderens tilgængelighed og minimerer risikoen for uventede fejl.

Nøgleparametre, der bør overvåges, omfatter: driftsmekanismens timing, kontaktvandring og modstand, SF6-gasdensiteten og -trykket, temperaturen af ​​kritiske komponenter og det elektriske kredsløbs helbred. Moderne højspændingsafbryder kan udstyres med sensorer, der kontinuerligt overvåger disse parametre og rapporterer dem til et centralt kontrolsystem. Dette giver vedligeholdelsesteams mulighed for at identificere problemer tidligt, før de bliver alvorlige. Vores fabriks High Voltage Circuit Breaker-produkter er kompatible med en række tilstandsovervågningssystemer, hvilket gør det muligt for vores kunder at implementere en tilstandsbaseret vedligeholdelsesstrategi. Vi tilbyder også omfattende uddannelse til vedligeholdelsespersonale i inspektion, test og reparation af vores udstyr.

Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvordan bestemmer jeg den korrekte kortslutningsbrudkapacitet til min applikation?

Svar: Kortslutningsafbryderkapaciteten skal være lig med eller større end den maksimalt beregnede fejlstrøm ved afbryderens installationspunkt. Dette bestemmes af en detaljeret undersøgelse af elsystemet, der overvejer kilderne til fejlstrøm (generatorer, net), impedansen af ​​transformere, transmissionsledninger og kabler og systemkonfigurationen. Undersøgelsen vil producere en værdi for den symmetriske kortslutningsstrøm (kA) og X/R-forholdet, som bestemmer den asymmetriske strøm. Afbryderens nominelle kortslutningsbrudstrøm, som er en symmetrisk værdi, skal være større end den beregnede symmetriske strøm, og afbryderen skal også være i stand til at afbryde den asymmetriske strøm. Vores ingeniørteam hos Lugao Power Co.,Ltd. kan hjælpe med denne beregning.

Spørgsmål 2: Hvad er forskellen mellem en død tank og en strømafbryder?

Svar: I en død tank højspændingsafbryder er afbryderen anbragt i et jordet metalkabinet. Dette giver en klar sikkerhedsfordel, da højspændingen er indelukket og kabinettet er på jordpotentiale. De er typisk nemmere at vedligeholde og tilbyder mere designfleksibilitet for yderligere udstyr som CT'er. I en strømførende tankafbryder er afbryderen placeret ved højspænding, og tanken er ikke jordet. Strømførende tankafbrydere er lettere og har lavere dielektriske tab, hvilket gør dem mere effektive til nogle applikationer. Valget afhænger af det specifikke transformerstationsdesign og forsyningens tekniske filosofi.

Spørgsmål 3: Hvordan vælger jeg mellem en SF6-afbryder og et miljøeffektivt alternativ?

Svar: Valget afhænger af applikationens krav og operatørens miljøprioriteringer. SF6-afbrydere har en dokumenteret track record med høj pålidelighed og fremragende afbrydelsesevne, og de er tilgængelige for alle spændingsniveauer. Miljøeffektive alternativer, såsom AirPlus, tilbyder en væsentlig lavere GWP, hvilket gør dem attraktive for organisationer, der er engageret i bæredygtighed. Disse alternativer kan dog have en højere startomkostning og er muligvis ikke tilgængelige for alle spændingsniveauer. Vores fabrik hos Lugao Power Co.,Ltd. tilbyder både SF6 og miljøeffektive muligheder, hvilket gør det muligt for vores kunder at træffe et valg, der balancerer ydeevne, omkostninger og miljøansvar.

Spørgsmål 4: Hvad er betydningen af ​​den transiente genvindingsspænding (TRV) ved valg af afbryder?

Svar: TRV er den spænding, der vises over kontakterne på højspændingsafbryderen umiddelbart efter, at lysbuen er afbrudt. TRV'en kan være kompleks med en høj stignings- og spidsværdi, og det afhænger af systemets induktans og kapacitans. Højspændingskredsløbsafbryderen skal være i stand til at modstå TRV'en uden at gentage. Dette er en kritisk faktor til at bestemme afbrydelsesevnen, især for afbrydere placeret i nærheden af ​​transformere eller reaktorer. Vores fabriks ingeniørteam kan hjælpe med at vurdere TRV-kravene til din specifikke applikation og vælge en afbryder med den passende nominelle TRV-kapacitet.

Spørgsmål 5: Hvor ofte skal en højspændingsafbryder vedligeholdes?

Svar: Vedligeholdelseshyppigheden afhænger af typen af ​​afbryder og driftsbetingelserne. SF6-afbrydere kræver typisk inspektion og vedligeholdelse med intervaller på 5-10 år, afhængigt af producentens anbefalinger og antallet af operationer. Vedligeholdelsen omfatter kontrol af gasdensiteten, kontaktslid og betjeningsmekanisme. Med integrationen af ​​tilstandsovervågningssystemer kan vi gå over til en tilstandsbaseret vedligeholdelsestilgang, hvor vedligeholdelse kun udføres, når overvågningsdataene indikerer et behov.

Konklusion: At træffe det rigtige valg for en pålidelig fremtid

At vælge den rigtige højspændingsafbryder er en kritisk ingeniørbeslutning, der påvirker sikkerheden, pålideligheden og den økonomiske ydeevne af strømsystemet i årtier. Ved nøje at overveje de elektriske klassificeringer, teknologimuligheder, miljøfaktorer, livscyklusomkostninger og vedligeholdelsesstrategier kan ingeniører træffe informerede valg, der sikrer deres netværks langsigtede integritet. Beslutningen kræver en dyb forståelse af ansøgningens krav og en grundig vurdering af de tilgængelige muligheder. Hos Lugao Power Co.,Ltd. er vi forpligtet til at støtte vores kunder gennem hele udvælgelsesprocessen, give ekspertvejledning, pålidelige produkter og omfattende eftersalgssupport.
