Hvorfor er højspændingsafbrydere afgørende for transformatorbeskyttelse?

Forestil dig en strømtransformator - en massiv, tavs vagtpost i hjertet af en elektrisk transformerstation - pludselig ramt af et lynnedslag eller en katastrofal kortslutning. På en brøkdel af et sekund kunne transformatorens indvendige isolering svigte, viklingen kunne overophedes, og den resulterende eksplosion kunne beskadige hele transformerstationen og kaste tusindvis af hjem og virksomheder ud i mørke. Det eneste, der står mellem dette scenarie og normal, pålidelig drift, er en enhed, vi ofte tager for givet:Højspændingsafbryder. Denne enhed er ikke bare en kontakt; det er et high-speed, high-fidelity beskyttelsesrelæ, der skal detektere en fejl, træffe en beslutning og afbryde en strøm, der kan være titusindvis af ampere – alt sammen inden for et tidsvindue målt i millisekunder. Uden den ville transformatoren, et af de dyreste og mest kritiske aktiver i elnettet, blive efterladt sårbar over for netop de kræfter, den var designet til at udnytte.

Højspændingsafbryderens væsentlige rolle i transformerbeskyttelse er ikke et spørgsmål om bekvemmelighed; det er et spørgsmål om overlevelse for nettet. En transformer er et komplekst, delikat stykke udstyr. Dens kerne er en labyrint af kobberviklinger og isolering, der fungerer ved høje temperaturer og under enorm elektrisk belastning. En fejlstrøm, hvis den får lov til at fortsætte, genererer varme, der kan smelte kobberet og fordampe olien, hvilket skaber en voldsom lysbue, der kan ødelægge transformeren. High Voltage Circuit Breaker fungerer som den ultimative vogter. Det er den eneste enhed, der hurtigt og beslutsomt kan isolere en transformer fra en fejl, hvilket forhindrer et lokaliseret problem i at kaskade til en systemisk fejl. Denne artikel vil dissekere de tekniske, økonomiske og operationelle årsager til, at denne væsentlige komponent er så uundværlig. Vi vil også undersøge, hvordan vores højspændingsafbryderløsninger hos Lugao Power Co.,Ltd. er konstrueret til at give den hastighed, pålidelighed og præcision, der er nødvendig for at beskytte disse kritiske aktiver.

Indholdsfortegnelse

• 1. Hvad er en højspændingsafbryder, og hvordan beskytter den transformere?
• 2. Hvorfor er transformatorer sårbare over for fejl uden ordentlig beskyttelse?
• 3. Hvordan sammenligner forskellige typer højspændingsafbrydere sig for transformatorbeskyttelse?
• 4. Hvilke tekniske parametre definerer en højtydende afbryder?
• 5. Hvordan forbedrer moderne kontrol og overvågning effektafbryderens effektivitet?
• Ofte stillede spørgsmål (FAQ)
• Konklusion

Hvad er en højspændingsafbryder, og hvordan beskytter den transformere?

En højspændingskredsløbsafbryder er en specialiseret koblingsenhed designet til at afbryde fejlstrømme - de massive, ukontrollerede strømstød, der opstår under en kortslutning - og til at isolere en sektion af elnettet, såsom en transformer, fra resten af ​​systemet. Det er ikke en simpel tænd/sluk-knap. Det er en højhastighedsafbryder, der skal udføre sin funktion med ekstrem præcision. Transformatoren, som er det kerneaktiv, vi beskytter, er en enhed, der trapper spændingen op eller ned. Mens den fungerer normalt, forbliver en højspændingsafbryder i den lukkede position, hvilket tillader strøm at flyde. Men i det øjeblik en fejl detekteres - typisk af et relæ, der overvåger strøm-, spændings- eller differentialsignaler - skal afbryderen åbne og slukke den lysbue, der dannes mellem dens kontakter, når de adskilles. Den kritiske opgave er at udbedre fejlen, før den kan forårsage termisk eller mekanisk skade på transformeren. For en stor strømtransformator er denne rydningstid ofte mindre end 100 millisekunder. For at sætte dette i perspektiv tager et menneskeligt øjeblink omkring 300 til 400 millisekunder. Højspændingsafbryderen skal handle hurtigere end et øjeblik for at beskytte en maskine, der kan veje flere hundrede tons.

Fysikken i denne afbrydelse er, hvor den tekniske udfordring bliver tydelig. Når en afbryder åbner, dannes der en lysbue mellem de adskillende kontakter. Denne lysbue er i det væsentlige et plasma - en stærkt ledende kanal af ioniseret gas, der uden kontrol ville fortsætte med at lede strøm i det uendelige. For at slukke denne lysbue skal afbryderen på en brøkdel af et sekund afkøle og afionisere lysbuen. Forskellige afbryderdesigns bruger forskellige teknikker. En SF6-afbryder (svovlhexafluorid) bruger en strøm af komprimeret SF6-gas til at afkøle lysbuen og skylle de ioniserede partikler væk, idet den stoler på SF6's exceptionelle isolerende egenskaber for derefter at modstå systemspændingen. En vakuumafbryder er afhængig af den høje dielektriske styrke af et vakuum for at slukke lysbuen. En high-end olieafbryder, selvom ældre teknologi, bruger den gas, der genereres ved fordampning af olie til at afkøle og slukke lysbuen. Alle disse metoder skal opnå det samme resultat: nul strøm ved det næste naturlige strømnul i AC-bølgeformen og derefter en hurtig genopretning af dielektrisk styrke for at forhindre et genangreb. Hos Lugao er vores højspændingsafbryderløsninger bygget på en dyb forståelse af disse lysbuedæmpende fysik, hvilket sikrer, at vores afbrydere ikke bare er pålidelige, men også forudsigelige i deres ydeevne.

For virkelig at forstå transformatorbeskyttelsesrollen er det nyttigt at tænke over, hvad en transformer gør. Det er en induktiv enhed. Det lagrer energi i sit magnetfelt. Når der opstår en fejl på sekundærsiden af ​​en transformer, dumpes energien fra primærsiden pludselig ind i fejlen. Transformatoren ser en enorm strøm, som den ikke kan klare. Det er her, højspændingsafbryderen kommer i spil. Den er typisk placeret på den primære side, højspændingssiden, af transformeren. Dens opgave er at afbryde transformeren fra den opstrøms strømkilde, så fejlen effektivt kun fødes af generatorens inerti. Ved at isolere transformeren fra højspændingsbussen forhindrer afbryderen fejlstrømmen i at eskalere til det punkt, hvor transformeren ville blive beskadiget. En transformer uden en korrekt fungerende højspændingsafbryder er som en bil uden bremser; det kan virke et stykke tid, men når noget går galt, er konsekvenserne katastrofale. Vores fabrik har designet en række højspændingsafbryderprodukter, der er specielt skræddersyet til transformerbeskyttelse, og tilbyder en række muligheder for forskellige spændings- og strømklassificeringer, anvendelseskrav og miljøforhold.

Hvorfor er transformatorer sårbare over for fejl uden ordentlig beskyttelse?

Sårbarhederne ved en strømtransformator er forankret i dens grundlæggende design og de materialer, den bruger. En typisk stor krafttransformator er en kompleks samling af kobberviklinger, cellulosebaseret isolering og transformerolie. Denne kombination er designet til effektiv drift under et snævert område af normale forhold. Det er dog i sagens natur modtageligt for en lang række fejltyper, hvoraf mange kan være katastrofale, hvis de ikke løses med det samme og automatisk af en højspændingsafbryder. For at forstå denne sårbarhed er du nødt til at sætte pris på fysikken i en transformatorfejl. En kortslutning på transformatorens udgangsside (sekundær) er det mest almindelige scenario. Hvis sekundæren er kortsluttet, trækker primærsiden en strøm, der teoretisk kun er begrænset af transformatorens impedans, som er relativt lav. Denne fejlstrøm kan være 10 til 20 gange den normale fuldlaststrøm. Resultatet er en pludselig og ekstrem opvarmning af viklingerne, som kan smelte kobberet og få isoleringen til at bryde ned. Den hurtige udvidelse af olien på grund af varmen kan generere eksplosive gasser, hvilket fører til et voldsomt svigt. En højspændingsafbryder skal detektere denne strømstød og afbryde transformeren, før viklingens temperatur når et kritisk niveau.

Ud over kortslutninger er transformatorer også sårbare over for andre, mere lumske trusler. Disse omfatter lynnedslag, som kan forårsage en spændingsstød, der nedbryder isoleringen, og ferroresonans, et fænomen, der kan forårsage overspændinger og overstrømme, når transformeren er tilkoblet eller afbrudt. De er også sårbare over for overbelastning, hvilket kan forårsage, at viklingerne gradvist overophedes og forringer isoleringen. Selv noget så simpelt som en fejl i trinkobleren, der justerer transformatorens spændingsforhold, kan forårsage et katastrofalt svigt. I alle tilfælde er den røde tråd, at en fejl eller unormal tilstand, hvis den får lov til at vare i selv et par cyklusser, kan forårsage permanent og uoprettelig skade på transformeren. Det er derfor, højspændingsafbryderen er så vigtig: den er ikke en reaktiv foranstaltning, men en proaktiv. Det er den eneste enhed, der kan forhindre de uundgåelige konsekvenser af en fejl i at opstå ved sikkert at isolere transformeren fra strømsystemet.

Desuden er transformatorer ikke kun sårbare over for interne fejl. De er også genstand for fejl i det tilsluttede netværk. En fejl i en distributionsføder, der er tilsluttet transformerens sekundære side, vil blive reflekteret på primærsiden. Transformatoren vil se fejlstrømmen og forsøge at tilføre den. Det er her, koordineringen af ​​beskyttelsessystemer bliver kritisk. Højspændingsafbryderen på transformatorens primære side er en del af en kæde af enheder, der er designet til at fungere på en koordineret måde. For eksempel kan en sikring eller genlukker på den sekundære side fjerne en forbigående fejl, men for en mere alvorlig fejl skal den primære afbryder fungere for at beskytte transformeren. Uden denne koordinering kan en fejl på den sekundære side få den primære afbryder til at udløse unødvendigt, hvilket fører til udfald for et meget større område. Dette er grunden til, at beskyttelsen af ​​en transformer er et problem på systemniveau, og højspændingsafbryderen er den centrale, kritiske komponent i dette system. PåLugao Power Co.,Ltd., vi har en dyb forståelse af disse koordinationsprincipper, og vi designer vores højspændingsafbryderløsninger til at være fuldt kompatible med en lang række beskyttelsesordninger, hvilket sikrer problemfri integration og optimal ydeevne.

Hvordan sammenlignes forskellige typer højspændingsafbrydere for transformatorbeskyttelse?

Når du vælger en højspændingsafbryder til transformerbeskyttelse, skal ingeniører overveje den specifikke anvendelse og vælge mellem forskellige teknologier: SF6, vakuum og olieafbrydere. Hver type har sit eget unikke sæt af karakteristika, der gør den velegnet til forskellige spændings- og strømområder. I årtier var olieafbrydere standarden, men de er stort set blevet afløst af SF6- og vakuumteknologier på grund af deres overlegne ydeevne og vedligeholdelsesegenskaber. Men at forstå historien og udviklingen af ​​teknologien hjælper med at værdsætte de moderne løsninger, der er tilgængelige i dag.

Oliestrømafbrydere er de ældste af de tre. De er afhængige af, at lysbuen trækkes i olie, som afkøler lysbuen og genererer brintgas, der hjælper med at slukke den. Selvom de er robuste og har en relativt høj afbrydelseskapacitet, er de store, tunge og kræver regelmæssig vedligeholdelse for at genopfylde olien og fjerne kulstofaflejringer. De udgør også en miljø- og brandfare på grund af olien. Hos Lugao fremstiller vi ikke længere olieafbrydere til nye installationer, men vi yder support til eksisterende.

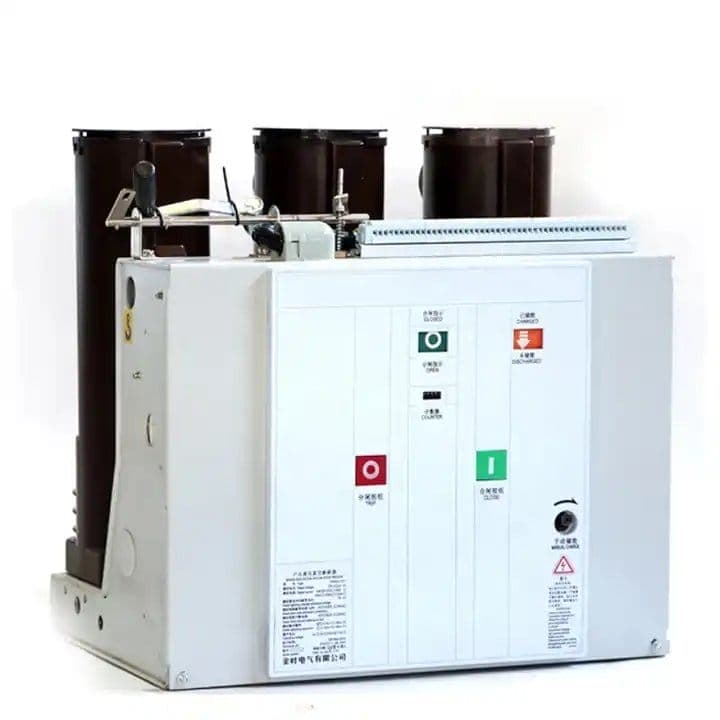

Vakuum afbrydere er mere moderne og byder på flere fordele. De bruger et forseglet vakuumkammer til at slukke lysbuen. Uden et medium til at opretholde forbrændingen slukkes lysbuen hurtigt, når kontakterne skilles ad. Dette resulterer i et meget kompakt og let design med lange vedligeholdelsesintervaller. Vakuumafbrydere er dog generelt begrænset til spændinger op til omkring 72 kV. For højere spændinger bliver deres design kompliceret og dyrt. De bruges ofte i distributionsstationer og industrielle applikationer. Den største fordel ved transformerbeskyttelse er deres hastighed og pålidelighed, men de er typisk ikke egnede til de højeste spændingsniveauer, der findes i transmissionssystemer.

SF6 maksimalafbrydere repræsenterer den moderne standard for højspændingsapplikationer. Disse brydere bruger svovlhexafluoridgas, som har enestående isolerende og lysbuedæmpende egenskaber. Gassen komprimeres og blæses hen over buen for at afkøle den og bryde strømmen. SF6-afbrydere har en meget høj afbrydelseskapacitet og kan fungere effektivt ved de højeste transmissionsspændinger. De har også meget lave vedligeholdelseskrav. Vores fabrik hos Lugao Power Co.,Ltd. har specialiseret sig i at fremstille SF6 højspændingsafbryder i over 15 år, og vi har forfinet designet for at sikre maksimal pålidelighed. Tabellen nedenfor giver en komparativ analyse af disse tre typer.

Til moderne transformatorbeskyttelse er SF6-højspændingsafbryderen det anbefalede valg til de fleste højspændingsapplikationer på grund af dens overlegne ydeevne, pålidelighed og lave vedligeholdelseskrav. Vores fabrik har produceret tusindvis af SF6-enheder, der i øjeblikket beskytter kritiske transformere rundt om i verden. SF6-teknologien giver den mest robuste beskyttelse, og det er teknologien, som vi fortsætter med at udvikle og forfine hos Lugao.

Hvilke tekniske parametre definerer en højtydende afbryder?

For virkelig at forstå den beskyttelse, som en højspændingsafbryder giver, skal du se på dens vigtigste tekniske specifikationer. Disse parametre er ikke kun tal på et datablad; de er de målinger, der definerer enhedens evne til at beskytte transformeren. De primære specifikationer er den nominelle spænding, den nominelle strøm, den nominelle kortslutningsafbrydelsesstrøm og den nominelle kortslutningsstrøm. Disse parametre, kombineret med driftstiden og evnen til transient recovery voltage (TRV), definerer maksimalafbryderens ydeevne. Hos Lugao Power Co.,Ltd. har vi et omfattende sæt tekniske parametre for hver af vores højspændingsafbrydermodeller, og vi kan tilpasse dem til at opfylde specifikke kundekrav.

Nominel spænding er den højeste spænding, som afbryderen er designet til. Det skal mindst være systemspændingen.Nominel strøm er den kontinuerlige strøm afbryderen kan føre uden overophedning. Denne skal være lig med eller større end transformatorens normale belastningsstrøm.Nominel kortslutningsbrudstrøm er den maksimale fejlstrøm afbryderen kan afbryde. Dette er den mest kritiske parameter for transformerbeskyttelse. Den skal være høj nok til at håndtere den maksimalt mulige fejlstrøm, der kan strømme gennem transformeren. Hvis afbryderen har en brudstrøm, der er for lav, kan den ikke afbryde en højstrømsfejl, hvilket fører til ødelæggelse af transformeren.Nominel kortslutningsstrøm er den maksimale spidsstrøm, som afbryderen kan lukke på, hvilket er vigtigt i applikationer, hvor afbryderen kan være lukket på grund af en fejl. Driftstiden er den tid, det tager for afbryderen at åbne efter at have modtaget et udløsesignal. Til transformerbeskyttelse er en hurtigere driftstid altid bedre, da det begrænser mængden af ​​energi, der kan afgives i transformeren under en fejl. Transient Recovery Voltage (TRV) er den spænding, der vises over afbryderkontakterne umiddelbart efter, at strømmen er afbrudt. TRV-bølgeformen bestemmes af systemets induktans og kapacitans. En afbryder skal kunne modstå denne TRV uden at gentage.

Tabellen nedenfor opsummerer de typiske tekniske parametre for en højspændingsafbryder, der anvendes i et understationsmiljø.

Valget af en højspændingsafbryder med de korrekte parametre er ikke en triviel opgave. Det kræver en detaljeret analyse af transformatorens fejlstrøm, som bestemmes af systemimpedansen og transformerens klassificering. Overvurdering af parametrene fører til højere omkostninger og unødvendig overspecifikation. At undervurdere dem kan føre til katastrofal fiasko. Vores ingeniørteam hos Lugao Power Co.,Ltd. giver detaljeret teknisk support til vores kunder og hjælper dem med at vælge den passende højspændingsafbryder til deres specifikke behov for transformerbeskyttelse.

Hvordan forbedrer moderne kontrol og overvågning effektafbryderens effektivitet?

Højspændingsafbryder er ikke længere kun en mekanisk kontakt. Moderne versioner er integreret med sofistikerede kontrol- og overvågningssystemer, der markant forbedrer deres effektivitet til at beskytte transformatorer. Disse systemer er afbryderens nervesystem, der giver feedback i realtid, diagnostik og evnen til at tilpasse sig skiftende forhold. Kernen i denne teknologi er beskyttelsesrelæet, en enhed, der kontinuerligt overvåger strøm- og spændingssignaler fra transformeren og nettet. Når den registrerer en fejl, sender den et udløsningssignal til afbryderens betjeningsmekanisme. Relæet er den intelligens, der bestemmer, hvornår den skal betjenes, og strømafbryderen er den muskel, der udfører handlingen. Uden relæet er afbryderen blind. Uden afbryderen er relæet impotent. Integrationen af ​​disse to systemer er det, der gør moderne transformatorbeskyttelse så effektiv.

Moderne beskyttelsesrelæer kan programmeres med sofistikerede algoritmer, der skelner mellem forskellige typer fejl, såsom en kortslutning, en jordfejl eller en overbelastning. Denne intelligens forhindrer generende udløsning, hvor afbryderen åbner for en ikke-kritisk hændelse, hvilket er afgørende for at opretholde en stabil strømforsyning. De bruger også kommunikationsprotokoller, såsom IEC 61850, til at dele information med andre relæer i understationen, hvilket muliggør et koordineret beskyttelsesskema. Denne kommunikation gør det muligt for systemet kun at isolere den berørte del af netværket, hvilket minimerer virkningen af ​​et afbrydelse. For en transformer betyder det, at hvis fejlen er på den sekundære side, kan den primære afbryder være designet til kun at udløse, efter at de sekundære afbrydere ikke har kunnet fjerne den, hvilket giver et backup-lag af beskyttelse.

Ud over relæet er moderne afbrydere også udstyret med tilstandsovervågningssensorer. Disse sensorer måler parametre såsom driftstiden, kontakternes vandring, gastrykket (for SF6-afbrydere) og kontakternes temperatur. Disse data indsamles og analyseres løbende for at give en diagnostisk vurdering af afbryderens helbred. Dataene kan bruges til at forudsige fejl, før de opstår, hvilket muliggør proaktiv vedligeholdelse, der kan forlænge enhedens levetid betydeligt. For en transformerbeskyttelsesafbryder betyder dette, at afbryderens effektivitet er mere forudsigelig og pålidelig. Hos Lugao Power Co.,Ltd., har vi udviklet et proprietært tilstandsovervågningssystem til vores højspændingsafbryderprodukter. Dette system giver vores kunder et komplet overblik over deres hammers helbred, hvilket giver dem mulighed for at planlægge vedligeholdelse mere effektivt og reducerer risikoen for uplanlagte udfald. Ved at kombinere den fysiske robusthed af vores afbrydere med den diagnostiske kraft fra moderne overvågning, er vi i stand til at tilbyde en beskyttelsesløsning, der ikke kun er pålidelig, men også intelligent.

Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvor lang tid tager en højspændingsafbryder at åbne og afhjælpe en fejl?

Svar: For en moderne højspændingsafbryder er den samlede rydningstid - fra start af fejlstrømmen til den endelige afbrydelse af lysbuen - typisk mellem 30 og 50 millisekunder. Dette er omtrent samtidig med et menneskeligt øjeblink. Afbryderen skal åbne hurtigt nok til at forhindre transformeren i at overophede og for at beskytte resten af ​​nettet mod fejlstrømmen. Vores højspændingsafbryderprodukter hos Lugao Power Co.,Ltd. er konstrueret til at opnå disse hurtige åbningstider, hvilket sikrer, at transformatoren er beskyttet effektivt.

Spørgsmål 2: Hvad er forskellen mellem en afbryder og en afbryder?

Svar: En afbryder er designet til at afbryde fejlstrømme og beskytte udstyr. En afbryderkontakt er designet til at isolere et kredsløb til vedligeholdelse og er ikke klassificeret til at bryde fejlstrømme. En afbryder aktiveres kun, når kredsløbet er afbrudt, normalt efter at afbryderen er åbnet. Afbryderen er den aktive beskyttelsesanordning, mens afbryderen er en sikkerhedsanordning til isolering. Begge er afgørende for en sikker og funktionel transformerstation, men de tjener meget forskellige roller.

Spørgsmål 3: Hvor ofte skal en højspændingsafbryder vedligeholdes?

Svar: Vedligeholdelsesintervallet afhænger af typen af ​​afbryder og producentens anbefalinger. For en SF6 højspændingsafbryder er vedligeholdelse typisk påkrævet hvert 10. til 15. år eller efter et vist antal operationer, alt efter hvad der kommer først. Dette omfatter kontrol af SF6-gastrykket, betjeningsmekanismen og kontakttilstanden. For vakuumafbrydere kan intervallet være endnu længere. Vores fabrik hos Lugao Power Co.,Ltd. giver detaljerede vedligeholdelsesplaner og anbefalinger for alle vores højspændingsafbryderprodukter, hvilket hjælper vores kunder med at forlænge deres driftslevetid.

Spørgsmål 4: Hvad sker der, hvis en højspændingsafbryder ikke åbner under en fejl?

Svar: Hvis en afbryder ikke åbner, vil et backup-beskyttelsessystem, kendt som "afbryderfejlbeskyttelse", fungere. Dette vil typisk udløse alle andre afbrydere, der er tilsluttet den samme bus, og isolere hele sektionen af ​​transformerstationen. Dette er en sidste udvej for at forhindre en katastrofal fejl, og det resulterer i en større strømafbrydelse. Det er grunden til, at pålideligheden af ​​den primære højspændingsafbryder er så vigtig, og hvorfor vi hos Lugao Power Co.,Ltd. lægge så stor vægt på kvalitet og test i vores fremstillingsproces.

Spørgsmål 5: Kan en højspændingsafbryder bruges til at beskytte en transformer mod interne fejl?

Svar: Ja, men det kræver et differentialbeskyttelsesrelæ. Dette relæ måler strømmen, der kommer ind og ud af transformeren. I en normal tilstand er disse strømme lige store. Hvis der er en intern fejl, vil strømmene afvige, og relæet vil udløse højspændingsafbryderen. Dette er den primære beskyttelse for en intern transformatorfejl. Vores højspændingsafbryderløsninger er designet til at være fuldt ud kompatible med differentialbeskyttelsesordninger.

Konklusion

En højspændingsafbryder er ikke bare et stykke udstyr; det er den væsentlige vogter af krafttransformatoren og i forlængelse heraf hele elnettet. Det er den eneste enhed, der kan opdage en katastrofal fejl og afbryde de massive strømme, der ellers ville ødelægge transformeren. Den moderne højspændingsafbryder, især SF6-teknologien, vi er specialiseret i hos Lugao Power Co., Ltd., har udviklet sig til en sofistikeret, intelligent og yderst pålidelig komponent. Dens design er en blanding af fysik, avancerede materialer og præcis fremstilling, der alt sammen arbejder for at sikre, at transformatoren er beskyttet under de mest kritiske omstændigheder. Transformatoren er ofte det dyreste og mest kritiske aktiv i en transformerstation, og dens beskyttelse kan ikke overlades til tilfældighederne. Det kræver en afbryder, der ikke bare er hurtig, men pålidelig, gentagelig og forudsigelig.

Hos Lugao Power Co.,Ltd. forstår vi den kritiske rolle, som vores højspændingsafbryderprodukter spiller for at sikre nettets pålidelighed. Derfor investerer vi så meget i forskning, udvikling og kvalitetskontrol. Vores fabrik er dedikeret til at producere afbrydere, der ikke kun opfylder, men overgår de strengeste internationale standarder. Hvis du ønsker at opgradere din transformerbeskyttelse, eller hvis du planlægger en ny transformerstation, inviterer vi dig til at kontakte os. Lad os diskutere dine specifikke krav, og hvordan vores højspændingsafbryderløsninger kan give den beskyttelse, du har brug for.Kontakt Lugao Power Co.,Ltd. i dagfor en uforpligtende konsultation og opdag den forskel, som en virkelig pålidelig højspændingsafbryder kan gøre for din transformerbeskyttelse.
