24KV indendørs type afbryderkontakt

LuGao sætter en ære som en specialiseret producent af 24KV indendørs type afbryderkontakter. Den indendørs højspændingsafbryder GN19-12(C) er omhyggeligt udformet til strømsystemer, der arbejder ved en nominel spænding på 12kV med AC 50/60Hz. Dens design inkorporerer CS6-1 manuel betjeningsmekanisme, der tjener det specifikke formål at bryde og lave kredsløb under ubelastede forhold. Med yderligere variationer såsom forureningstype, højhøjdetype og strømindikatortype er denne switch skræddersyet til at opfylde forskellige miljø- og driftskrav, hvilket sikrer optimal ydeevne og tilpasningsevne i forskellige indstillinger.

Send forespørgsel

Produkt beskrivelse

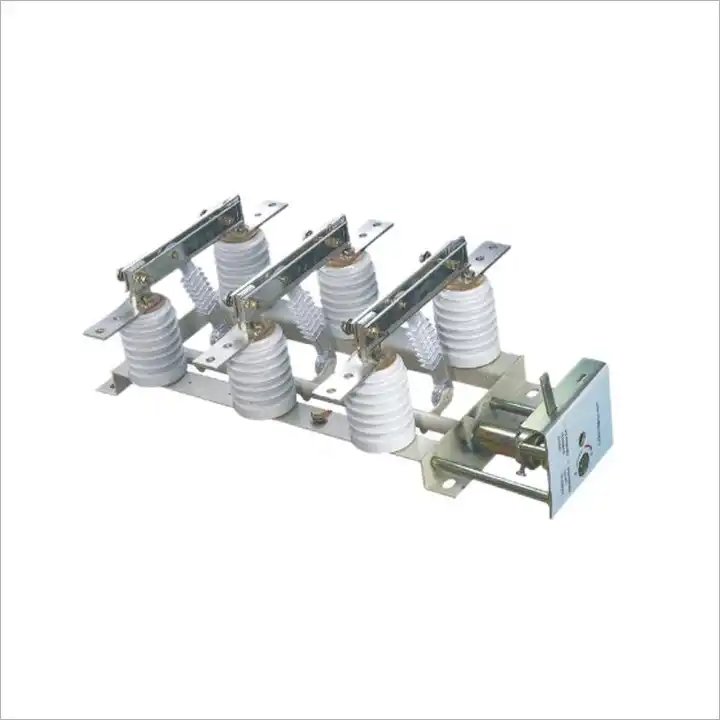

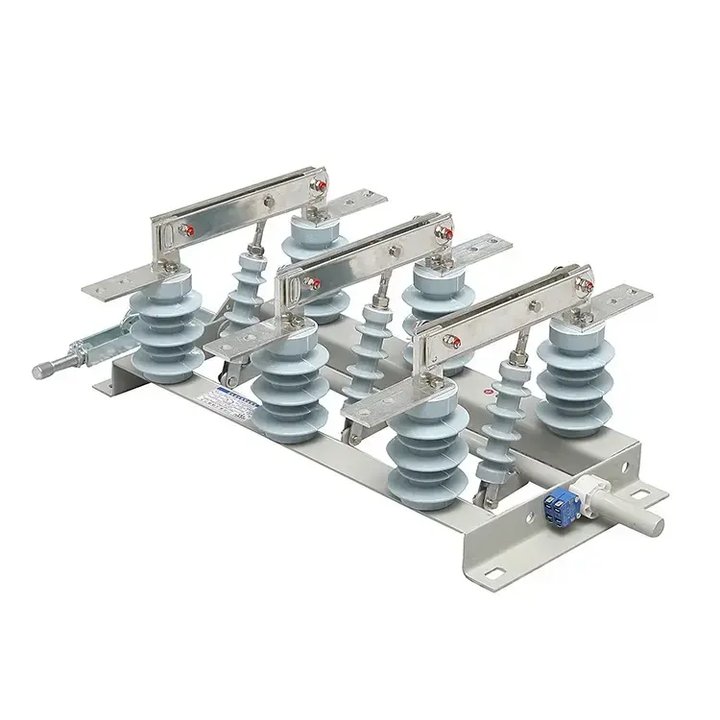

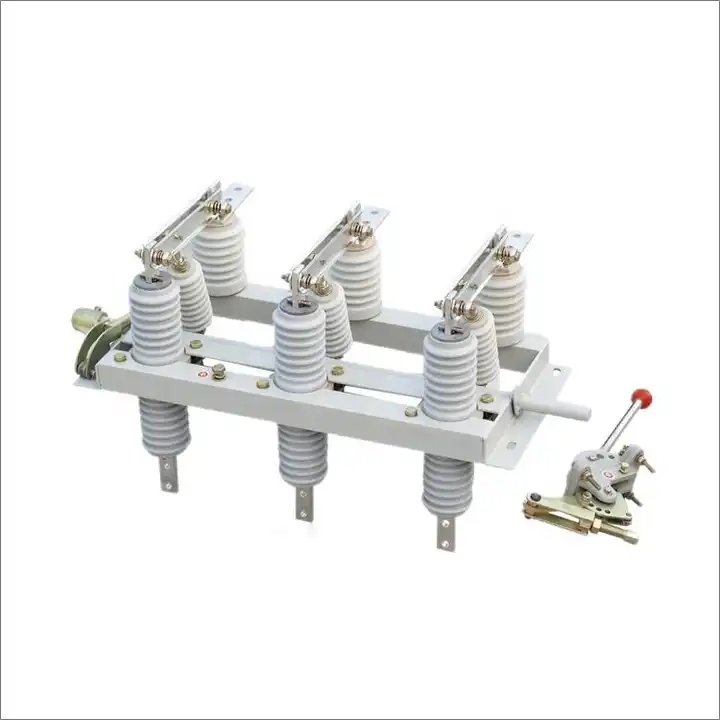

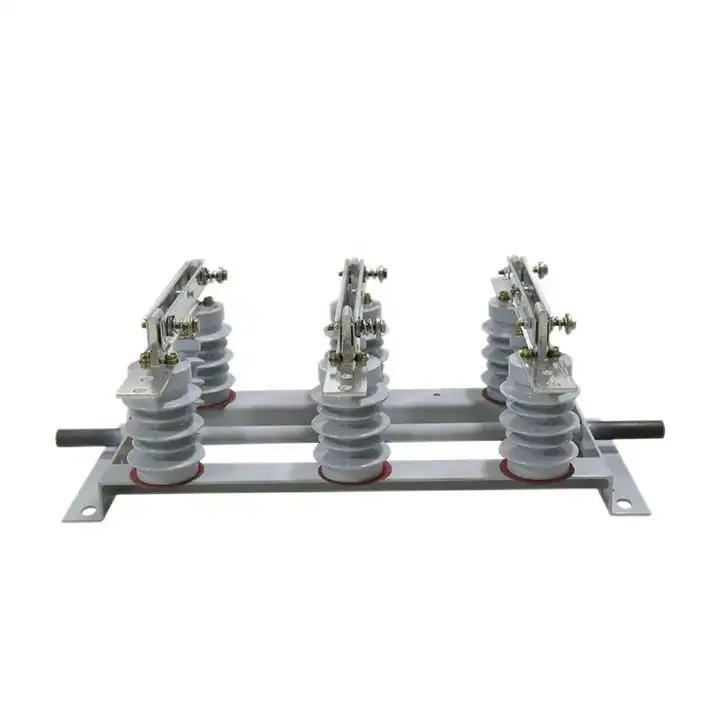

Lugao er en 24KV indendørs type afbryderafbryder leverandør. GN19-12/400, 630, 1000, 1250 type indendørs afbryderkontakt har en ledende del fastgjort til basen med to søjleisolatorer for hver fase. (GN19-12C/400, 630, 1000, 1250 typen har en søjleisolator og en porcelænshusisolator.) De tre faser er arrangeret parallelt, og den ledende del omfatter statiske kontakter af kontaktknive og kontaktholdere (eller ledende stænger) . Hver fase af kontaktkniven er forbundet til midten af bindeisolatoren, med bindeisolatoren installeret på bunden af spindlen. Spindlen er forbundet med plejlstangen (leveret af brugeren) og CS6-1 type bevægemekanisme gennem håndtaget.

Forbindelseskontaktkniven er konstrueret af to slidsede kobberplader, hvilket forbedrer både varmeafledningsområdet og den mekaniske styrke. Dette design sænker bundtemperaturen og forbedrer den dynamiske stabilitet af den indendørs afbryderkontakt. Den ene ende af kontaktkniven er fastgjort til kontaktblokken (eller på den ledende stang) ved hjælp af en bolt (bil fra Shaw). GN19-12/1000, 1250 har installation af en magnetisk låseplade, som tjener til at øge tiltrækningen mellem de to rillekontaktknive under en stor kortslutningsstrøm. GN19-12/400, 630 indendørs afbryderkontakter har en lille grænse for strøm, hvilket eliminerer behovet for en magnetisk låseplade.

24KV indendørs type frakoblingskontakt Driftsmiljø

Omgivelsestemperatur: -25°C ~ +40°C;

Højde: ≤1000m;

Relativ luftfugtighed: dagligt gennemsnit ≤95%, månedligt gennemsnit ≤90%;

Jordskælvsintensitet: ≤8 niveau;

Installationssteder: ingen brand, eksplosionsfare, alvorlig snavs, kemisk korrosion eller alvorlig Vibration.

24KV indendørs type afbryderkontakt Produktfunktioner

Type	Nominel spænding (kV)	Nominel strøm (A)	4s termisk stabilitetsstrøm (kA)	Dynamisk stabilitetsstrøm (kA)
GN19-12/400-12,5	12	400	12.5	31.5
GN19-12/630-20		630	20	50
GN19-12/1000-31,5		1000	31.5	80
GN19-12/1250-31,5		1250	31.5	80
GN19-12C/400-12,5		400	12.5	31.5
GN19-12C/630-20		630	20	50
GN19-12C/1000-31,5		1000	31.5	80
GN19-12C/1250-31,5		1250	31.5	80
