Mellemspænding SF6 Fuldt isoleret forseglet elektrisk ring Hovedenhed Kompakt koblingsudstyr

Denne mellemspænding SF6 fuldt isolerede forseglede elektriske ring hovedenhed kompakte koblingsudstyr er Lugaos flagskibsprodukt. Med et fuldt forseglet, vedligeholdelsesfrit design, kan den levere strømfordeling til 12kV, 24kV og 36kV elnet over hele verden. Denne ringhovedenhed overholder også internationale certificeringer som CE, ISO og IEC. Som professionel leverandør af elektrisk koblingsudstyr isolerer Lugaos SF6-isolerede koblingsanlæg fuldstændigt alle højspændingskomponenter fra det ydre miljø. Dens metalindkapslede struktur sikrer sikker drift under de mest krævende forhold, fra underjordiske transformerstationer til kystanlæg.

Vigtigste tekniske parametre

Typisk skemadiagram:

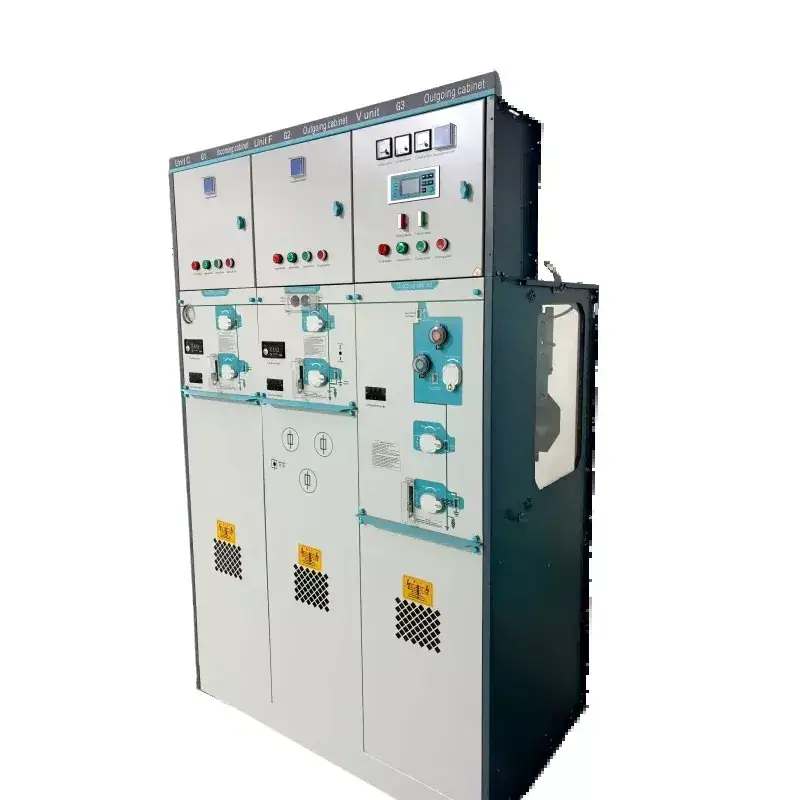

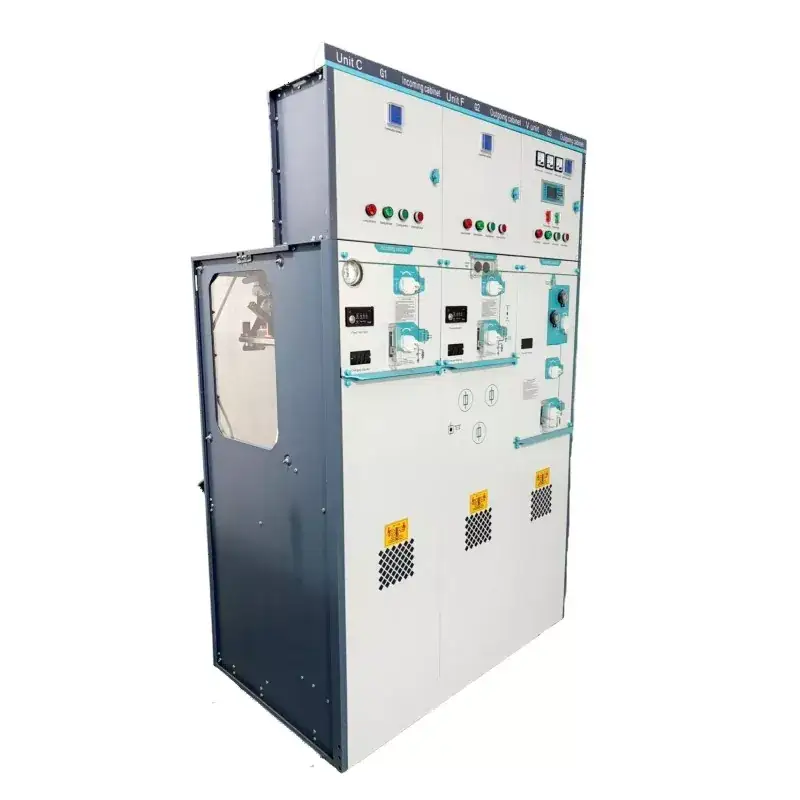

Produktdetaljer:

Hvad gør denne ringhovedenhed unik?

1. Ægte fuldisoleringsdesign

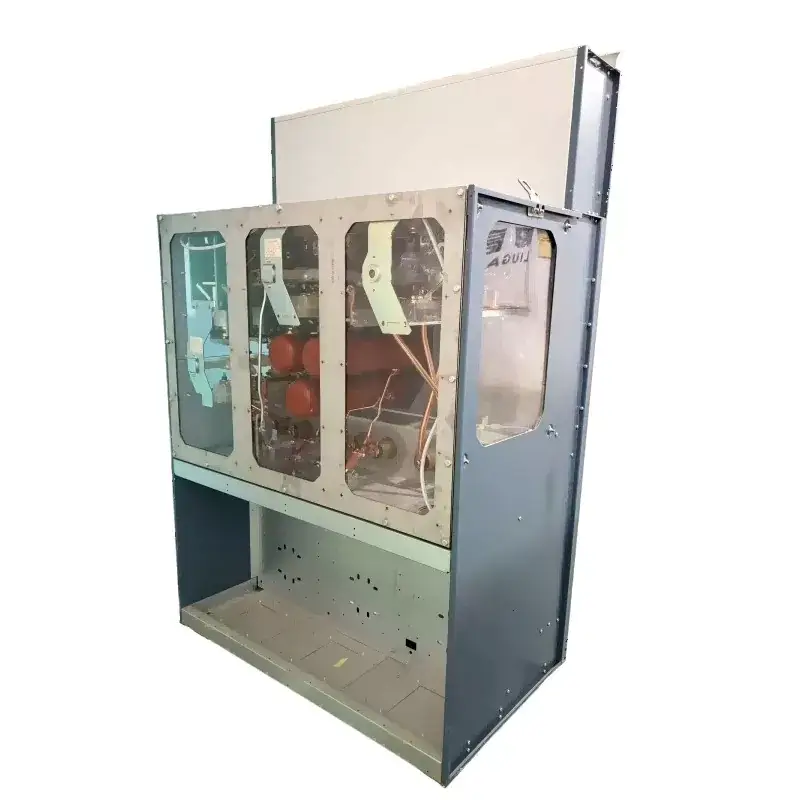

I modsætning til traditionelt luftisoleret koblingsudstyr er Lugaos Medium Voltage SF6 Fuldt isolerede, forseglede elektriske ringhovedenhed kompakte koblingsudstyr fremstillet ved hjælp af lasersvejset teknologi i en fuldt forseglet rustfri ståltank. Alle strømførende komponenter - inklusive belastningsafbrydere, vakuumafbrydere, jordforbindelseskontakter og hovedsamleskinner - er fuldstændig forseglet med SF6-gas. Dette gasisolerede koblingsudstyr har en høj beskyttelsesklassificering, fuldt modstandsdygtig over for barske miljøer såsom fugt og kondens, støv og luftbårne forurenende stoffer.

2. Kompakt design, lille og udsøgt størrelse: Dette kompakte koblingsudstyr reducerer gulvpladsen markant. Dens modulære design giver mulighed for forskellige konfigurationsmuligheder, samtidig med at den bevarer et lille fodaftryk, hvilket gør den velegnet til underjordiske strømdistributionsnetværk, kompakte understationer og industrifaciliteter med begrænset plads.

3. Vedligeholdelsesfri drift: Dette fuldt forseglede koblingsudstyr eliminerer behovet for rutinemæssig vedligeholdelse af højspændingskomponenter. Derfor kræver dette SF6-isolerede koblingsudstyr ingen gaspåfyldning i løbet af dets 30-årige designlevetid.

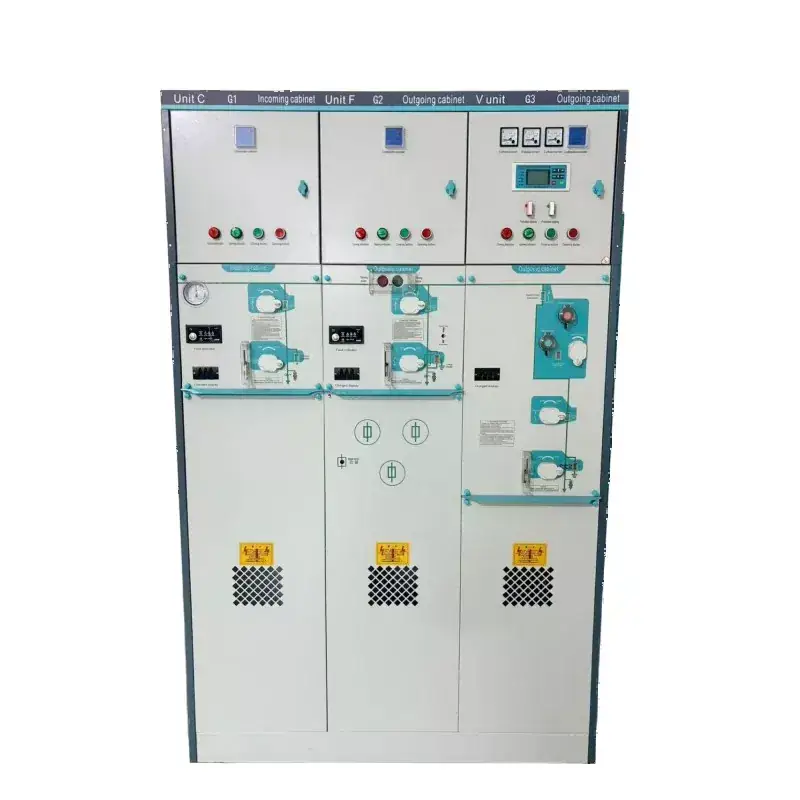

Tilgængelige konfigurationer

Dette mellemspændings SF6 fuldt isolerede forseglede elektriske hovedenhed kompakte koblingsudstyr rummer en række funktionelle moduler til at imødekomme forskellige applikationskrav, hvilket muliggør fleksibel konfiguration baseret på specifikke kundebehov:

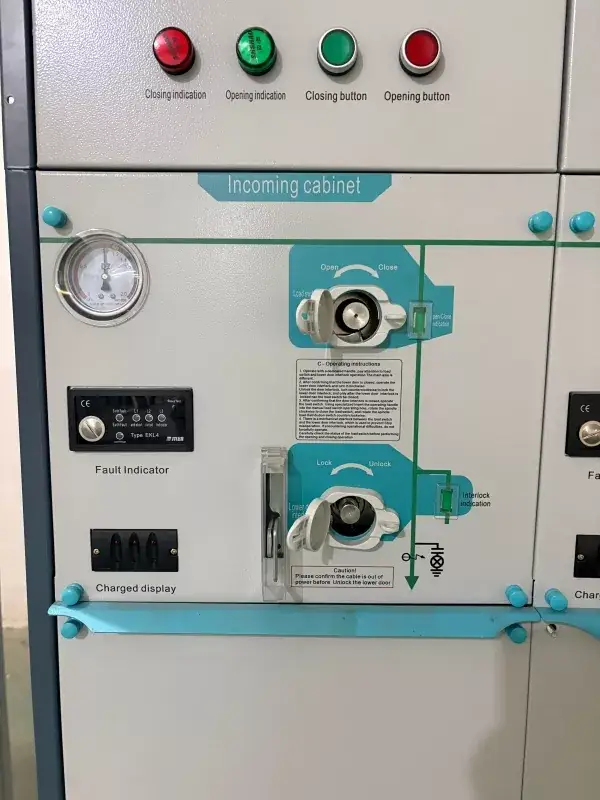

1.  C-modul – Load Switch Unit

   Har en tre-positions belastningskontakt (make-break-earth)

   Designet til transformatorbeskyttelse og kabelkoblingsoperationer

   Pausepositionen er synlig via et integreret observationsvindue

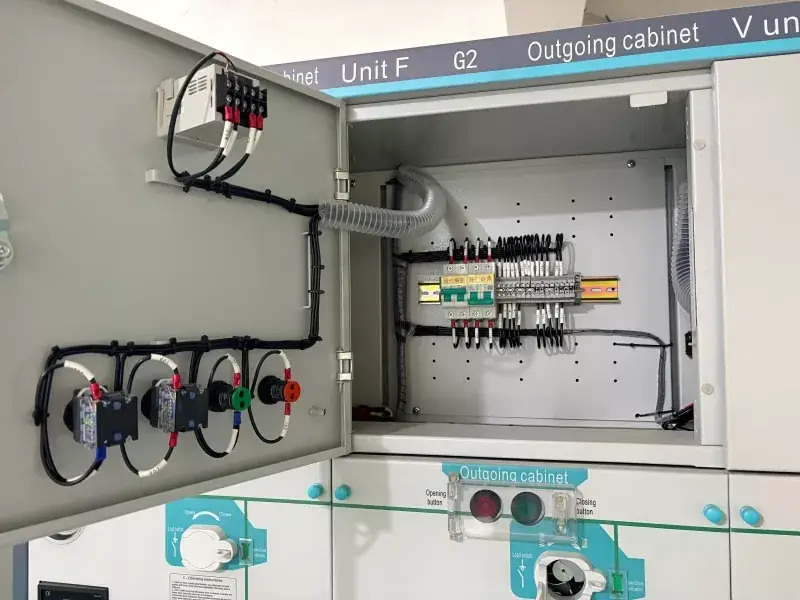

2. F-modul – LBS-sikringskombinationsenhed

   Integrerer en belastningsafbryder med sikringsbaseret beskyttelse

   Giver trefaset udløsningsfunktion gennem en udløserstiftmekanisme

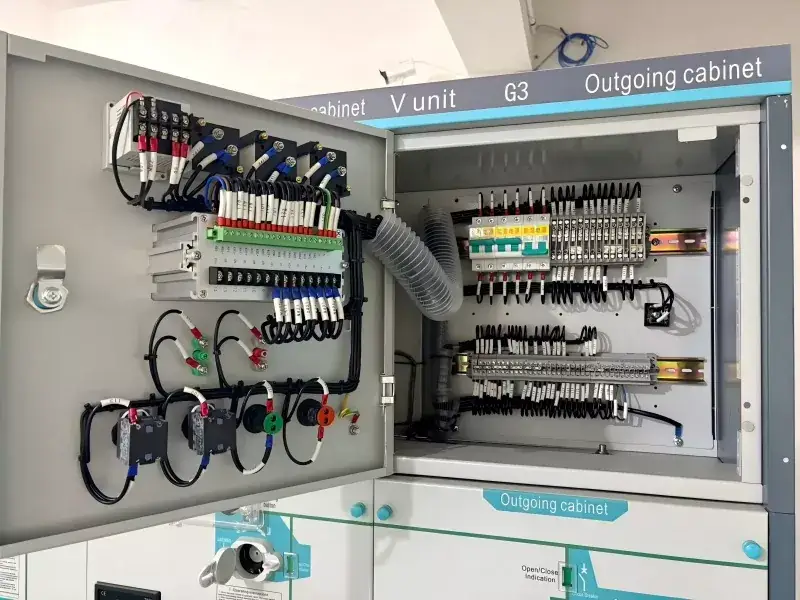

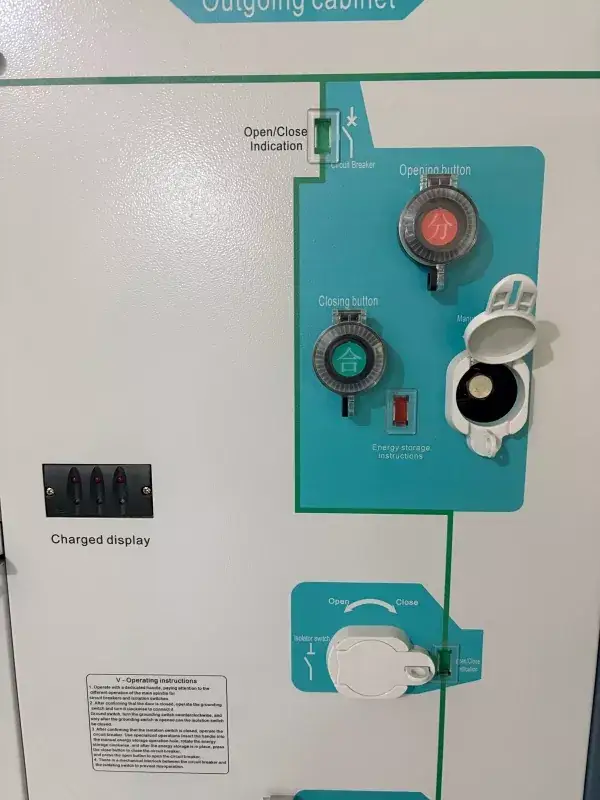

3. V-modul – Vakuumstrømafbryderenhed

   Anvender en vakuumafbryder til beskyttelse af kabler og transformere

   Velegnet til applikationer, der kræver hyppige omskiftningsoperationer

   Understøtter et valgfrit integreret beskyttelsesrelæ

4. D-modul – direkte kabelforbindelse

   Giver en ligetil kabelforbindelse uden noget omskifterapparat

   Beregnet til ikke-switchede fremføringer eller samleskinnestigningsapplikationer

5. M-modul – måleenhed

   Udstyret med spændings- og strømtransformere til måleformål

Inkluderer testterminaler og interfaces til montering af instrumentering

Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvad er en ringhovedenhed?

Svar 1: Dette mellemspændings SF6 fuldt isolerede forseglede elektriske hovedenhed kompakte koblingsudstyr er et kompakt gasisoleret koblingsudstyr, der er velegnet til 12kV, 24kV og 36kV strømfordeling. Ringhovedenheden bruger en fuldt forseglet rustfri ståltank indeholdende SF6-gas, som isolerer alle højspændingskomponenter, inklusive belastningsafbrydere og vakuumafbrydere.

Spørgsmål 2: Hvilke konfigurationer er tilgængelige for denne ringhovedenhed?

Svar 2: Dette kompakte koblingsudstyr tilbyder modulære konfigurationer:

Modul C: Belastningsafbryderenhed til kabel- og transformatorkobling

Modul F: Belastningsafbryder-sikringskombination til transformerbeskyttelse

Modul V: Vakuumafbryder til hyppig drift

Modul D: Direkte kabeltilslutning til ikke-switchende fødere

Modul M: Målerenhed med spændings- og strømtransformere

Spørgsmål 3:Kan denne ringhovedenhed udvides i fremtiden?

Svar 3: Ja, Yderligere ringhovedenhedsmoduler kan tilsluttes ved hjælp af gasisolerede samleskinneforbindelser.

Spørgsmål 4: Hvilke sikkerhedsfunktioner er inkluderet?

Svar 4: Mekaniske låse, intern lysbueklassificering, Trykudløser, jordingskontakt.

Spørgsmål 5: Hvad er leveringstiden?

Svar 5:Standardkonfigurationer er på lager; tilpassede modeller tager cirka 20 dage. For presserende behov, kontakt venligst
