40,5KV automatisk lukkende vakuumafbryder 40,5KV

LiuGao står stolt som en førende indendørs vakuumafbryderproducent med 40,5KV automatisk lukkende vakuumafbryder 40,5KV - en indendørs højspændingselektrisk enhed med en nominel spænding på 40,5kV, der fungerer på trefaset AC 50Hz. Skræddersyet til industri- og minevirksomheder, transformerstationer og transmissions- og distributionssystemer giver denne afbryder pålidelig kontrol- og beskyttelseskobling. Dens enestående egnethed til applikationer inden for metallurgi og elektrisk lysbuestålfremstilling, hvor hyppige operationer er afgørende, adskiller den. I overensstemmelse med GB 1984-89 "AC High Voltage Circuit Breaker"-standarden inviterer LiuGao dig til at opleve banebrydende løsninger, der omdefinerer pålidelighed og ydeevne i indendørs vakuumafbrydere.

Send forespørgsel

Produkt beskrivelse

LiuGao står som en dedikeret indendørs vakuumafbryderproducent, ZN23-40.5 Vakuumafbrydere er indendørs højspændingsstrømfordelingsenheder designet til en nominel spænding på 40,5kV og fungerer på trefaset AC 50Hz. De kan integreres problemfrit med JYN1-35 og GBC-35 koblingsudstyr. Disse afbrydere er velegnede til at styre og beskytte krafttransmissions- og distributionssystemer i faciliteter som kraftværker og transformerstationer. De udmærker sig især i applikationer med hyppige operationer, såsom dem i metallurgi- og lysbuestålindustrien.

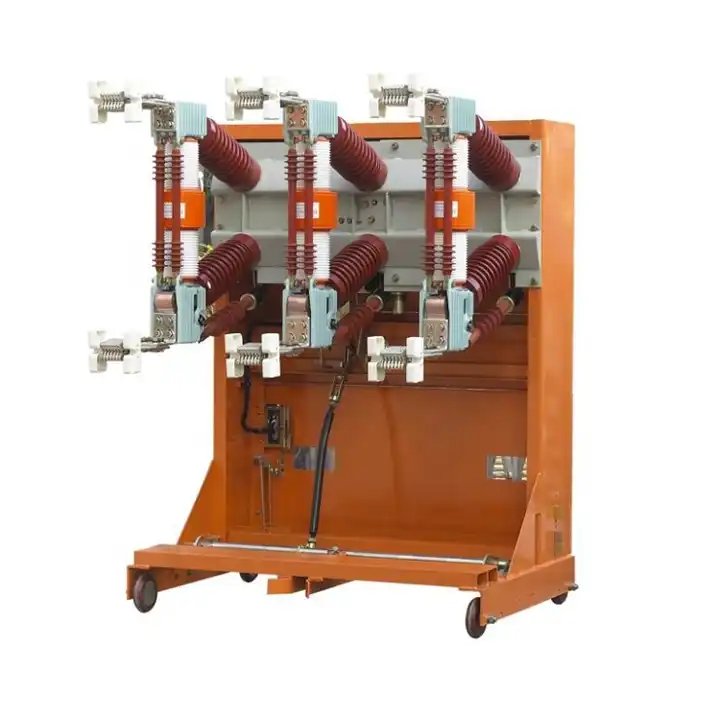

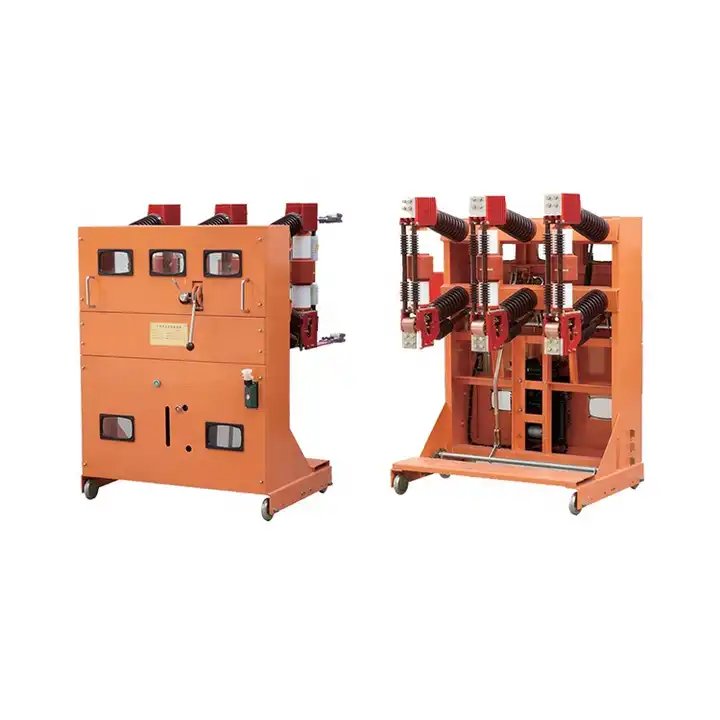

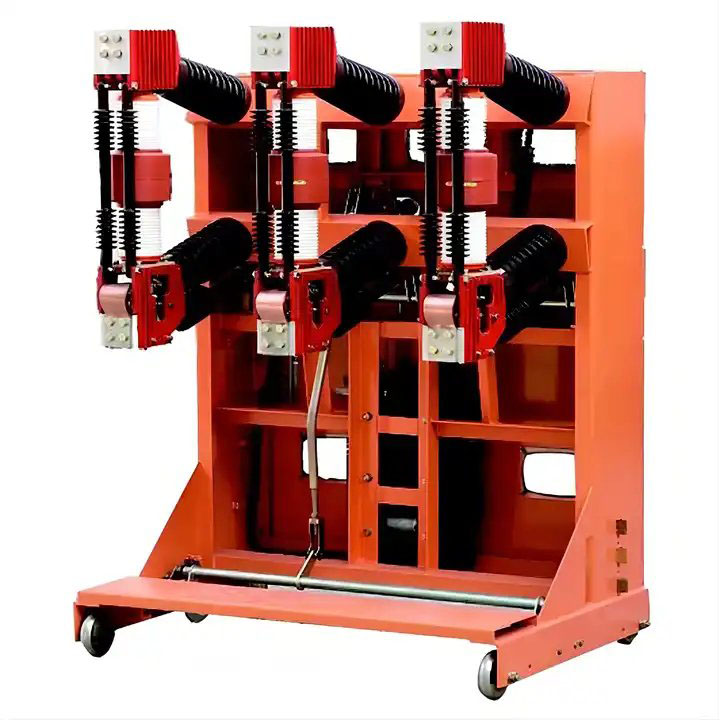

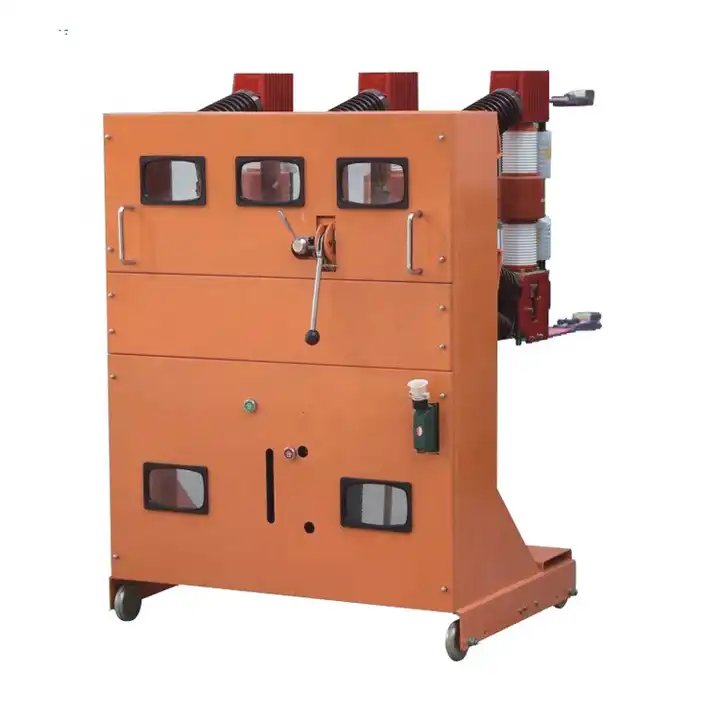

ZN23-40.5 Vacuum Circuit Breakers har et håndkærredesign og kan prale af en gennemtænkt struktur for nem vedligeholdelse. De er udstyret med enten CD10-Ⅱ elektromagnetisk betjeningsmekanisme eller CT19-BN fjederbetjeningsmekanisme. Disse afbrydere er specielt designet til installation i højspændingsanlæg som GBC-40.5, JYN1-40.5 og andre højskabe.

40,5 KV automatisk lukkende vakuumafbryder 40,5 KV driftsmiljø

1. Den øvre grænse for den omgivende lufttemperatur er ikke højere end +40"C, og den nedre grænse er ikke lavere end -10°C (opbevaring og transport ved -30°C er tilladt):

2. I områder, hvor højden ikke overstiger 1000m, når produktet anvendes i et 7,2kV-system, kan den gældende højde øges med op til 3000m;

3. Relativ luftfugtighed: det daglige gennemsnit er ikke mere end 95%, og det månedlige gennemsnit er ikke mere end 90%;

4. Mættet damptryk: den daglige gennemsnitsværdi er ikke mere end 2,2x 103MPa, den månedlige gennemsnitsværdi er ikke mere end 1,8x 103MPa, og kondens kan forekomme, når temperaturen falder kraftigt i fugtighedsperioden;

5. Installationsstedet skal være fri for hyppige voldsomme vibrationer;

6. Den omgivende luft bør ikke være væsentligt forurenet af ætsende eller brændbare gasser og vanddamp;

7. Installationsstedet skal holdes tørt og rent;

8. Den seismiske intensitet bør ikke overstige 8 grader.

40,5KV automatisk lukkende vakuumafbryder 40,5KV specifikation

Ingen.	Vare	Enhed	Data
1	Nominel spænding	Kv	40.5
2	Nominel isolering (1 min strømfrekvens modstår spænding)	Kv	95
3	Nominel isolering (Nominel lynimpuls modstår spænding)	A	185
4	Nominel frekvens	Hz	50
5	Nominel strøm	A	630 / 1250 / 1600 / 2000 / 2500
6	Nominel kortslutningsbrudstrøm	Det	25 / 31,5
7	Nominel spidsmodstandsstrøm	Det	63/80
8.a	Nominel kortslutningsfrembringende strøm	Det	63/80
8.b	Nominelle kortslutningsstrømbrudtider	t	20
9	Brydetid	Frk	≤80
10	Nominel termisk stabiliseringstid	s	4
11	Bedømt rækkefølge af operationer	/	O-0,3s-CO-180s-CO
12	Nominel driftsspænding	V	AC110 / AC 220 / DC110 / DC 220
13	Nominel arbejdsstrøm for lukke- og åbningsspole	/	1,05(110V) / 0,96(220V)
14	Fase Center Afstand	mm	300±1,5 / 380±1,5 / 440± 1,5
15	Tilladt slidtykkelse på kontakter	mm	≤3
16	Hovedkredsløbsmodstand for hver fase	mΩ	80
17	Mekanisk levetid	F	10000

Ingen.	Vare	Enhed	Data
1	Kontakt Distance	mm	20±2
2	Overrejse	mm	4±1
3	Gennemsnitlig lukkehastighed	Frk	0,6±0,2
4	Gennemsnitlig åbningshastighed	Frk	1,6±0,3
5	Lukketid	Frk	50~85
6	Åbningstid	Frk	40~85
7	Afsluttende kontakt Bounce Time	Frk	≤3
8	Trefaset lukning og åbning i forskellige faser	Frk	≤2
9	Bufferslag	mm	17
