GW13 Afbryderkontakt Neutralpunkt Jordingsbeskyttelse Enhed

GW13 Disconnector Switch Neutral Point Jordingsbeskyttelsesenhed produceret af Lugao er designet til at beskytte isoleringen af transformerens neutrale punkt mod lynoverspænding, switching overspænding og strømfrekvens (transient) overspænding. Lugao har professionelt produktionsudstyr og rig eksporterfaring, og det opbevarede lager kan leveres hurtigt.

Model:GW13

Send forespørgsel

Produkt beskrivelse

Produktbeskrivelse

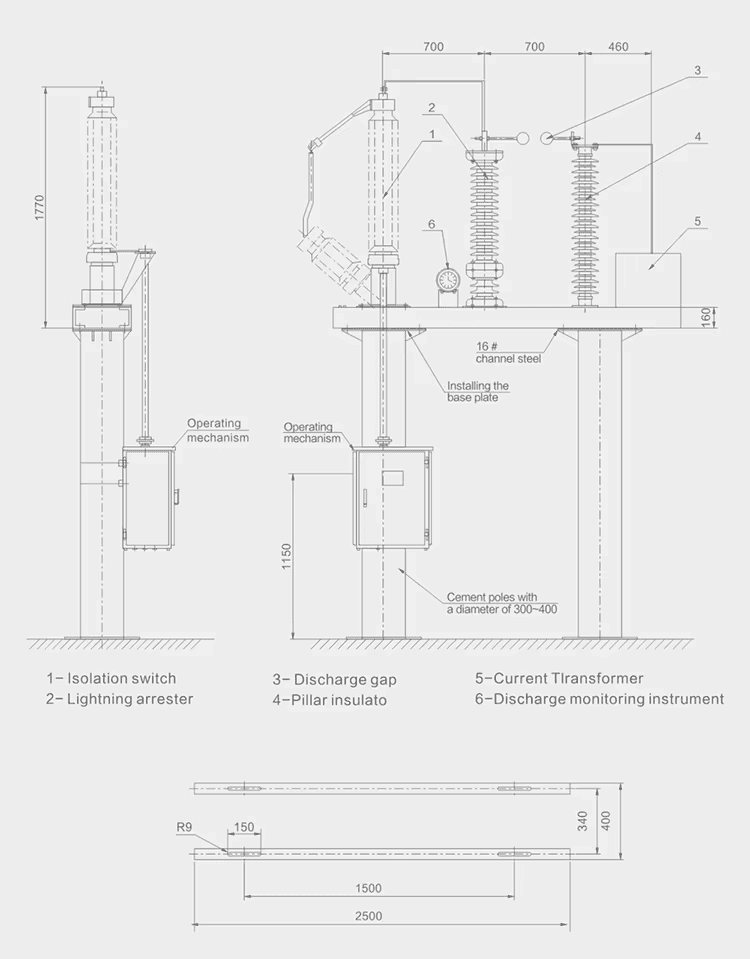

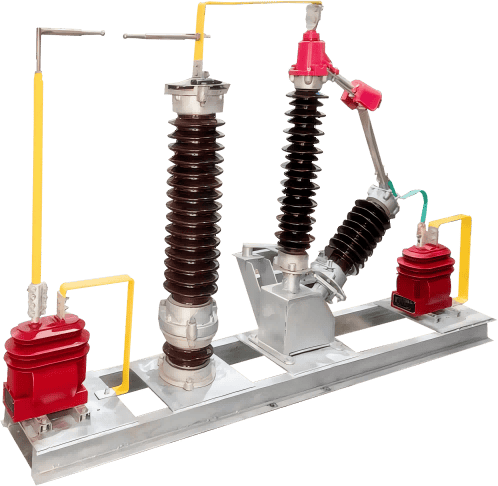

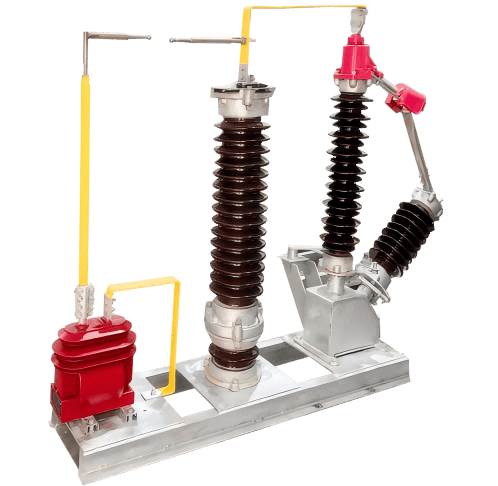

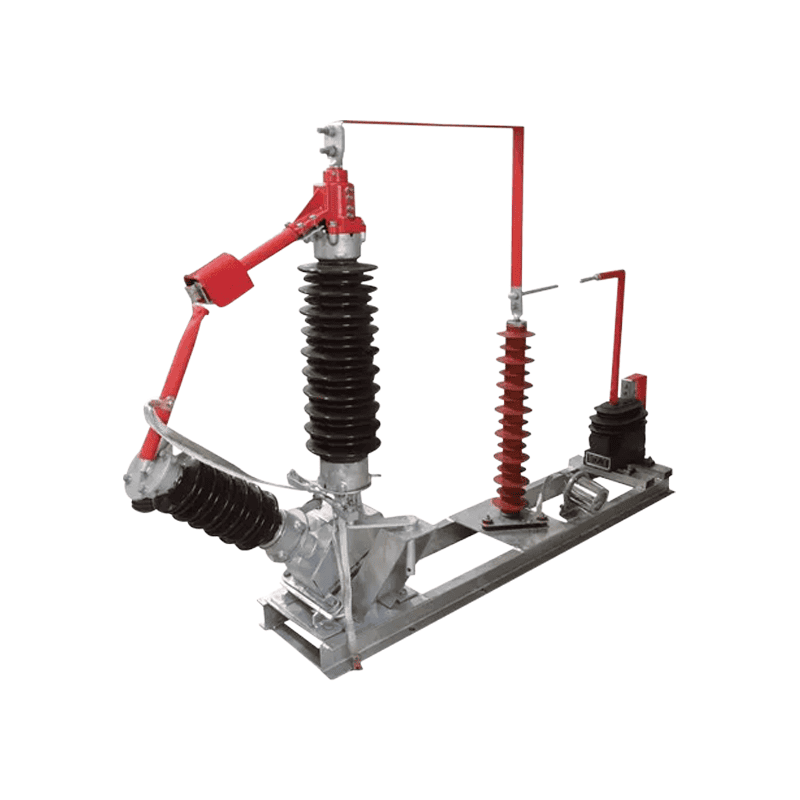

Lugaos GW13 afbryderkontakt Neutralpunkt Jordingsbeskyttelse Enheder bruges primært i neutralpunktskredsløbene på 110kV og 220kV krafttransformatorer. De beskytter transformerens nulpunktsisolering mod overspændingsskader og gør det muligt for transformeren at skifte mellem jordet og ikke-jordet nulpunktsdriftstilstand. Når samtidig beskyttelse mod lynnedslag, strømfrekvens og skiftende overspændinger er påkrævet, kan en spalte og afleder tilsluttes parallelt for beskyttelse. GW13-seriens neutralpunktsoverspændingsbeskytter er et komplet sæt, der integrerer en afbryder, zinkoxidafleder, udladningsgab og strømtransformer. Den har høj termisk kapacitet og fremragende beskyttelse, fleksible konfigurationer og brugervenlighed. Et rent spaltedesign eller en kombination af afbryder og udledningsgab kan vælges for at imødekomme brugernes behov.

GW13 beskyttelse Enhedens tekniske specifikationer

ltem		Enhed	Argument
Produktmodel			Lugao-GW13-110	Lugao-GW13-220
Nominel spænding		KV	110	220
Transformer neutral modstår spænding	Lyn fuld og skære modstår spænding (peak)	KV	250	400
Transformer neutral modstår spænding	1 min strømfrekvens (effektiv værdi)	KV	95	200
Neutral skilleafbryder	Nominel strøm	A	630	630
Neutral skilleafbryder	Betjeningsmekanisme		CS14G (manuel) eller CJ2 (elektrisk)
Zinkoxidafleder	Nominel spænding (RMS)	KV	72	144
	Kontinuerlig driftsspænding	KV	58	116
	DC 1mA referencespænding	KV	103	205
	Restspænding af lynimpulsstrøm	KV	186	320
Udledningsgab	Mellemrumselektrodeafstandsområde	mm	90-150	220-320
	Spændingsområde for strømfrekvensafladning	KV	50-83	100-166
	1,2/50us impulsudladningsspænding	KV	120-190	250-320
Strømtransformer	Type		Epoxyharpiks hældt fuldt lukket søjle type 10kv
Strømtransformer	Transformationsforhold		100/5.200/5.300/5.40015.50015.600/5
