GW4 Series 220kv Udendørs Load Break Isoleringsafbryder

LUGAO's GW4 Series 220kv Udendørs Load Break Isoleringsafbrydere er dobbeltsøjlede, vandrette drejeafbrydere, der er velegnede til udendørs miljøer, med høj mekanisk styrke og fremragende korrosionsbestandighed. Disse 220kV afbrydere bruges primært til højspændingssideisolering i transformerstationer. Under inspektion eller vedligeholdelse skaber afbryderen en luftisoleret pause, der sikrer fysisk adskillelse af det isolerede udstyr fra det strømførende system. De kan også bruges med en jordingskontakt til sikkerhedslåsning.

Model:GW4

Send forespørgsel

Produkt beskrivelse

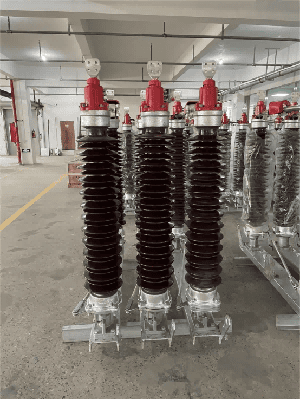

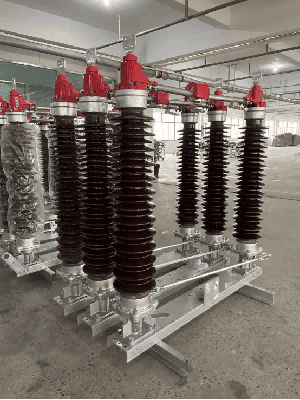

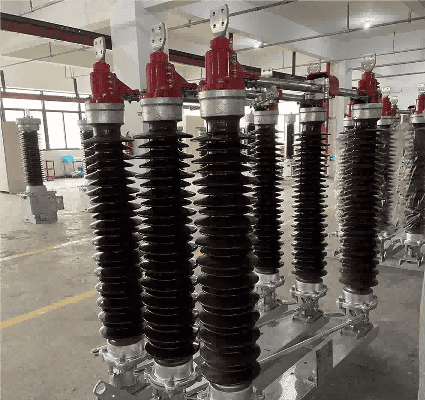

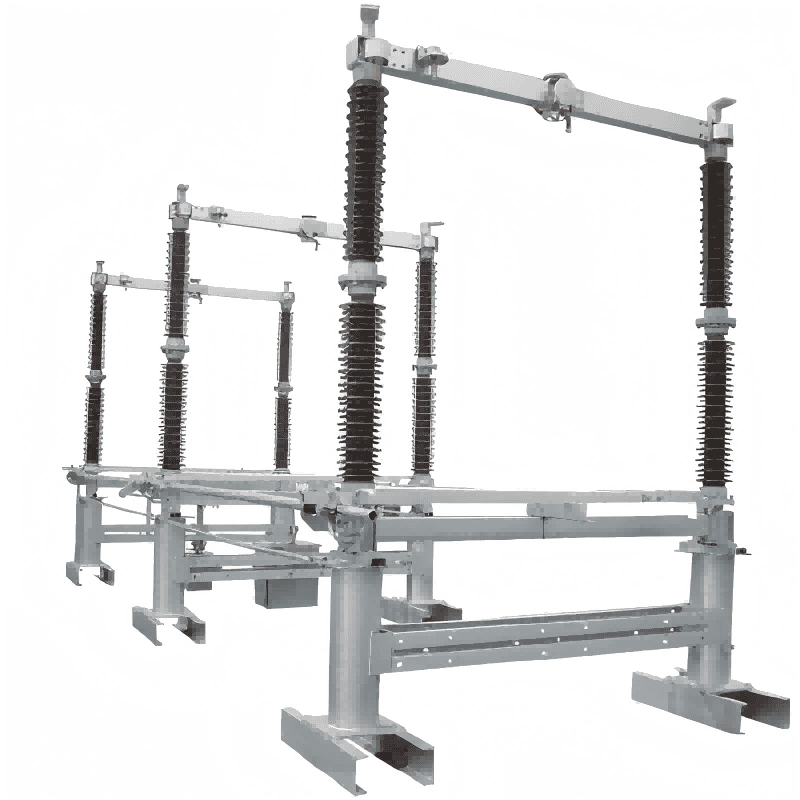

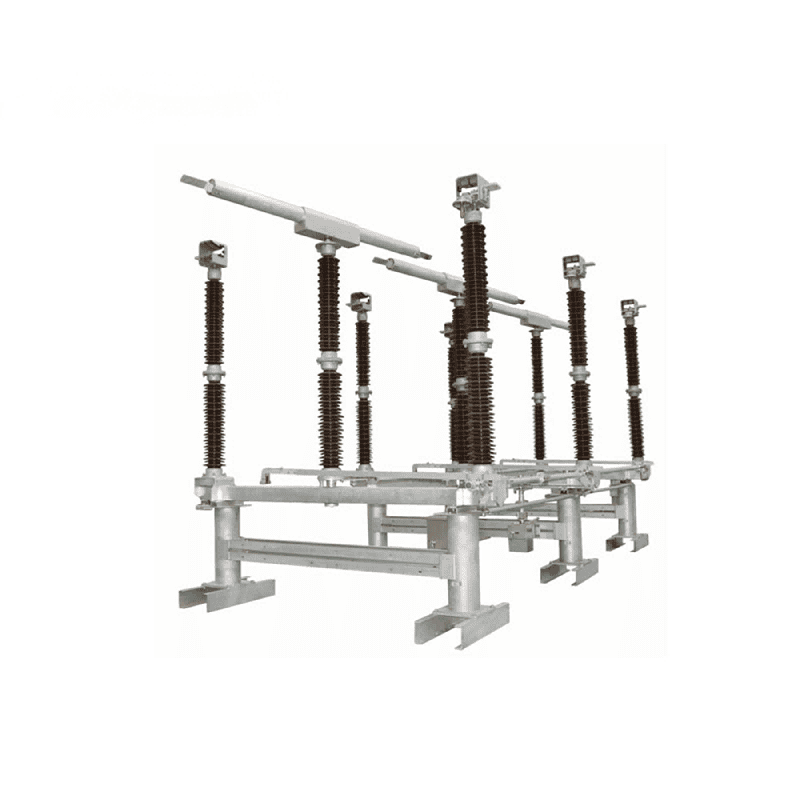

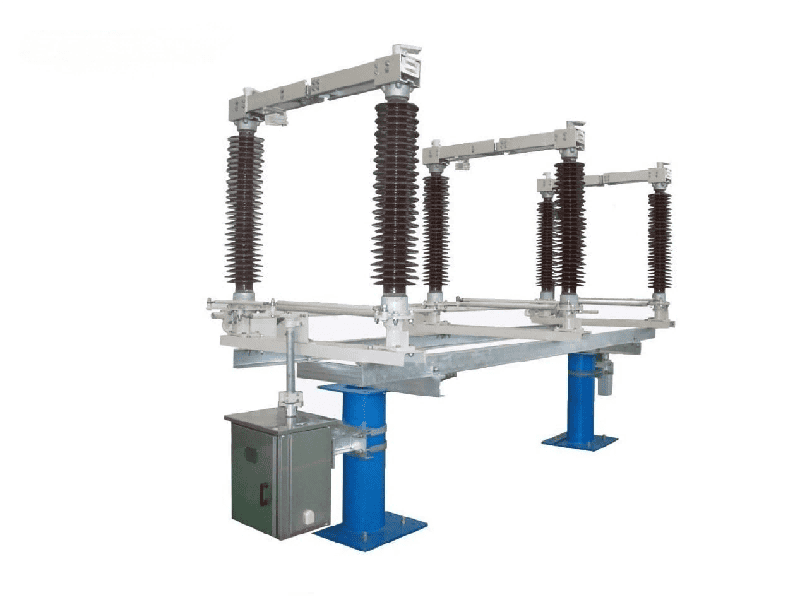

Lugaos GW4 dobbeltsøjlede vandrette roterende afbryder har to isolerende søjler pr. fase, hver toppet med en ledende stang. En betjeningsmekanisme roterer de isolerende søjler og driver den ledende stang til at åbne og lukke afbryderen. Tilføjelse af jordingskontakter på begge sider af basen kan forhandles med Lugao. Kontakterne er lavet af bøjede kobberplader og samlet med den ledende stang for nem vedligeholdelse og udskiftning. Velegnet til udendørs brug, ståloverfladen er varmgalvaniseret for korrosionsbestandighed, hvilket sikrer langvarig drift selv under ugunstige vejrforhold. Den ledende stang er konstrueret af letvægts aluminiumslegering, der tilbyder et stort varmeafledningsområde og høj styrke.

GW4 Series 220kv udendørs belastningsbrudsisoleringsafbryder er tilgængelig i en række forskellige spændinger. Kontakt venligst Lugao for den passende konfiguration til din specifikke applikation.

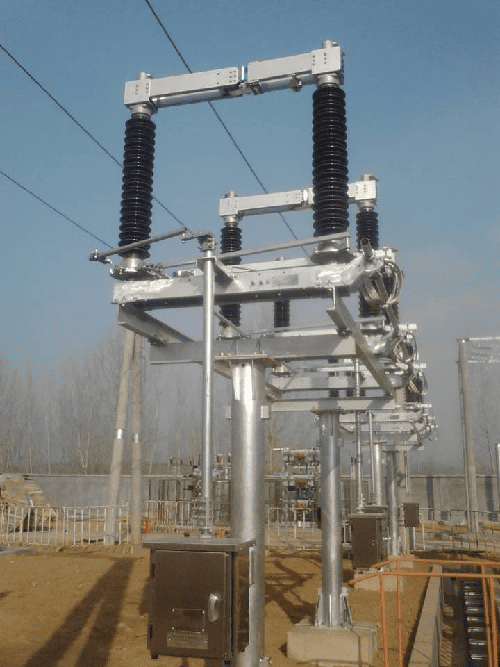

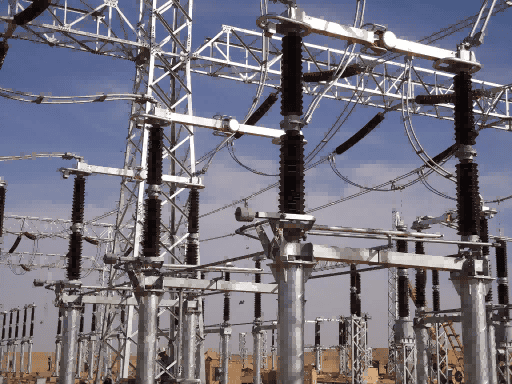

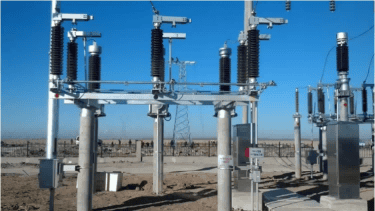

Brugsscenarier

Tekniske parametre

	Enhed	GW4-126	GW4-145	GW4-252	GW4-420
Nominel spænding	KV	126	145	252	420
Nominel frekvens	Hz	50	50\60	50\60	50\60
Nominel strøm	A	1250~4000	1250~4000	1250~4000	1250~4000
Nominel korttidsmodstå strøm og varighed	KA/s	31,5/3~50/3	31,5/3~50/3	31,5/3~63/3	31,5/3~63/3
Nominel topmodstandsstrøm	KA	80~125	80~125	80~160	80~160
