SM6 Indendørs Gasisoleret Ring Hovedenhed Koblingspanel med VCB

LGSM6 indendørs gasisolerede ringhovedenhedskoblingspanel med VCB er en ringhovedenhed, der bruger luft som det isolerende medium og er udstyret med en højtydende vakuumafbryder (VCB). Nominelle spændinger dækker 10kV, 12kV og 24kV. Fordi den bruger luft som det isolerende medium, er der ikke behov for gasovervågning eller genvindingsbehandling. Det er meget udbredt i forskellige scenarier, såsom industri- og minevirksomheder, energidistribution i boliger og distributionsrum for vind- og solenergi. Det årlige salg overstiger 3.000 enheder, og mainstream-løsninger holdes på lager for at sikre hurtig levering.

Send forespørgsel

Produkt beskrivelse

LGSM6 indendørs gasisolerede ringhovedenhedskoblingspanel med VCB er en fuldt lukket ringhovedenhed, der bruger SF6-gas som det primære isoleringsmedium. Dens kerneegenskab er integrationen af en vakuumafbryder (VCB) i et forseglet gaskammer. Dette bevarer fordelene ved gasisoleret koblingsudstyr, såsom lille størrelse og vedligeholdelsesfri drift, samtidig med at det besidder den høje brydeevne og egnethed til hyppig drift af vakuumafbrydere. Derfor er den særdeles velegnet til applikationer i industri- og minevirksomheder, energidistribution i boliger, vind- og solenergiproduktion og forskellige transformerstationer. Som en professionel GIS RMU-producent overholder Lugaos koblingsudstyrsløsning fuldt ud internationale standarder såsom IEC, ISO og CE, hvilket sikrer global anerkendelse og pålidelig drift i forskellige strømdistributionsscenarier.

Vigtigste tekniske parametre

Ingen.	Punkt		Enhed	Parametre
1	Nominel spænding		kV	12	24	36	40.5
2	Nominel strøm		A	630/1250
3	Nominel frekvens		Hz	50/60
4	1 minuts strømfrekvens modstår spænding	Samlet værdi	kV	42	55	80	95
		Brydepunkt		48	65	95	110
5	Lynimpuls modstår spænding	Samlet værdi	kV	75	125/150	170	95
		Brydepunkt		85	150/160	185	215
6	Vurderet korttidsmodstandsstrøm	Hovedkredsløb	kA	25/2s
		Jordingskredsløb		25/2s
7	Nominel spidsmodstandsstrøm		kA	63			50
8	Nominel overførselsstrøm		A	1300~1700
9	Nominel belastnings lukkestrøm		A	630
10	Nominel kabelopladningsbrudstrøm		A	50/10
11	Ubelastet Transformer Brydestrøm		A	20
12	Kabelopladning Jordfejl Brydestrøm		A	100			80
13	Nominel kortslutningsbryderstrøm		kA	20
14	Nominel kortslutnings lukkestrøm		kA	63			50
15	Beskyttelsesklasse			IP3X
16	Belastningskontaktens levetid		Tid	5000
17	Jording Switch Life		Tid	5000

Typisk skemadiagram:

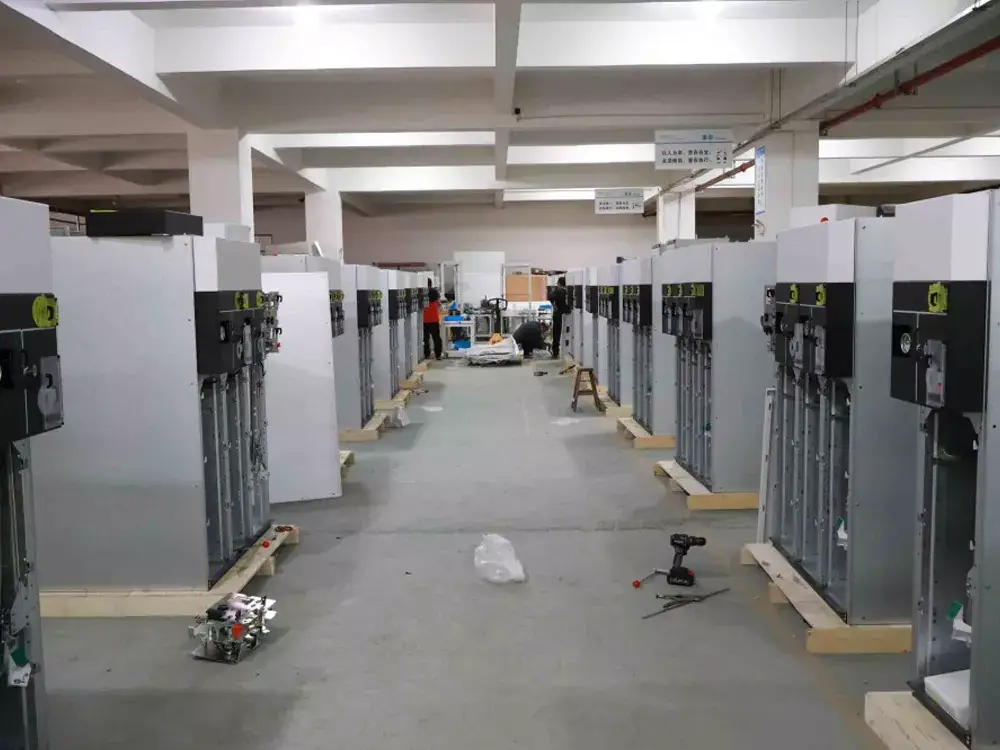

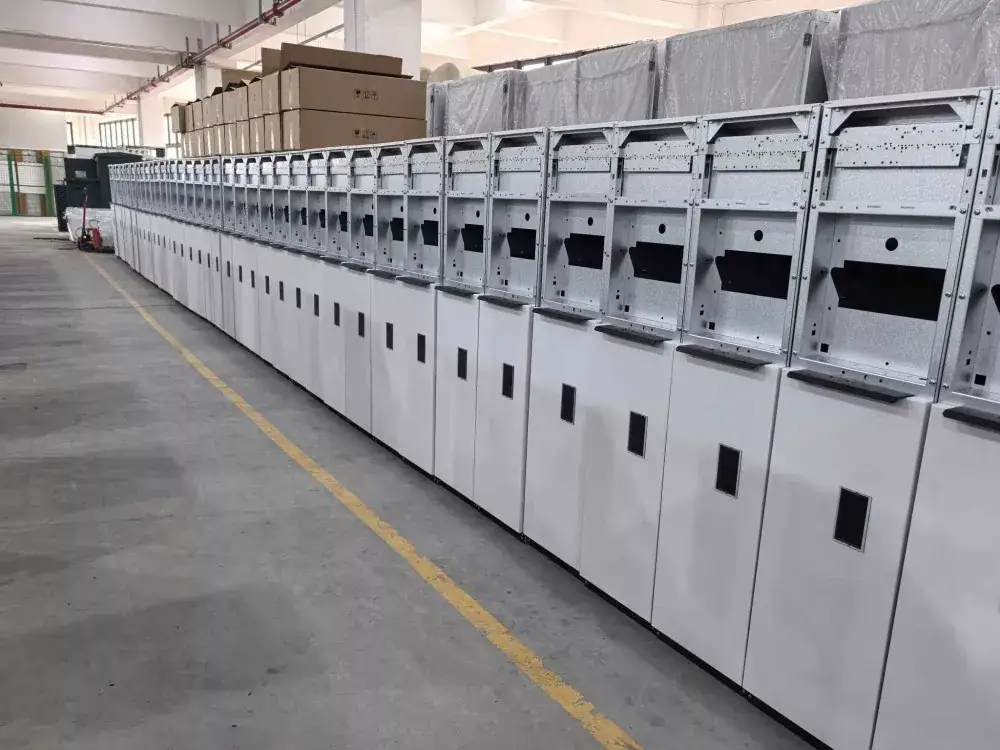

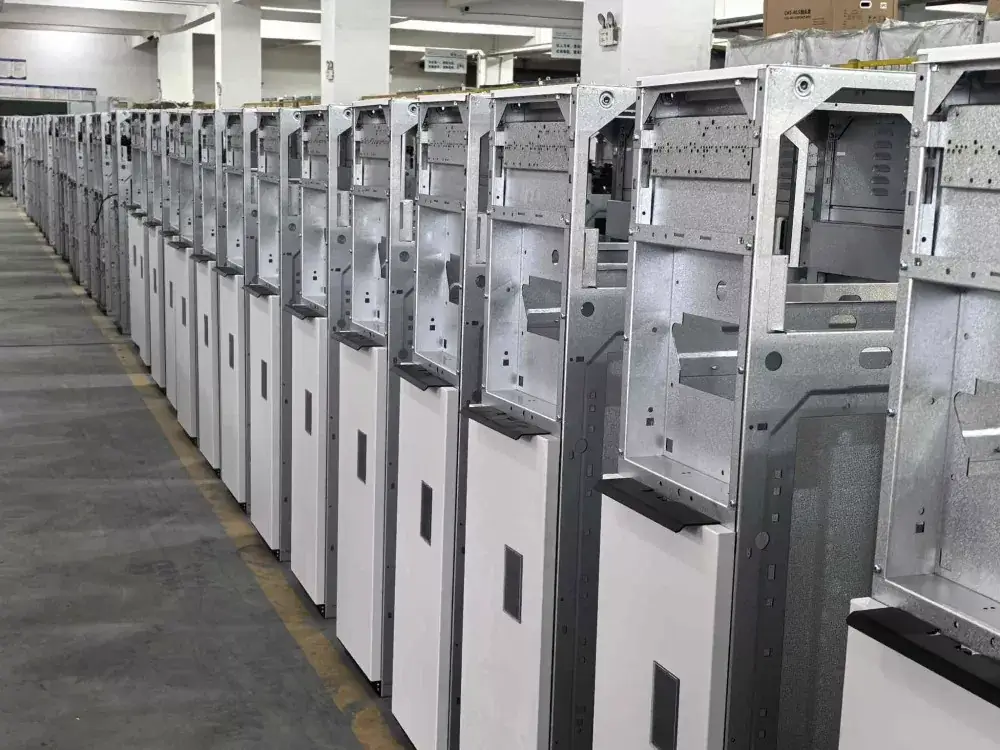

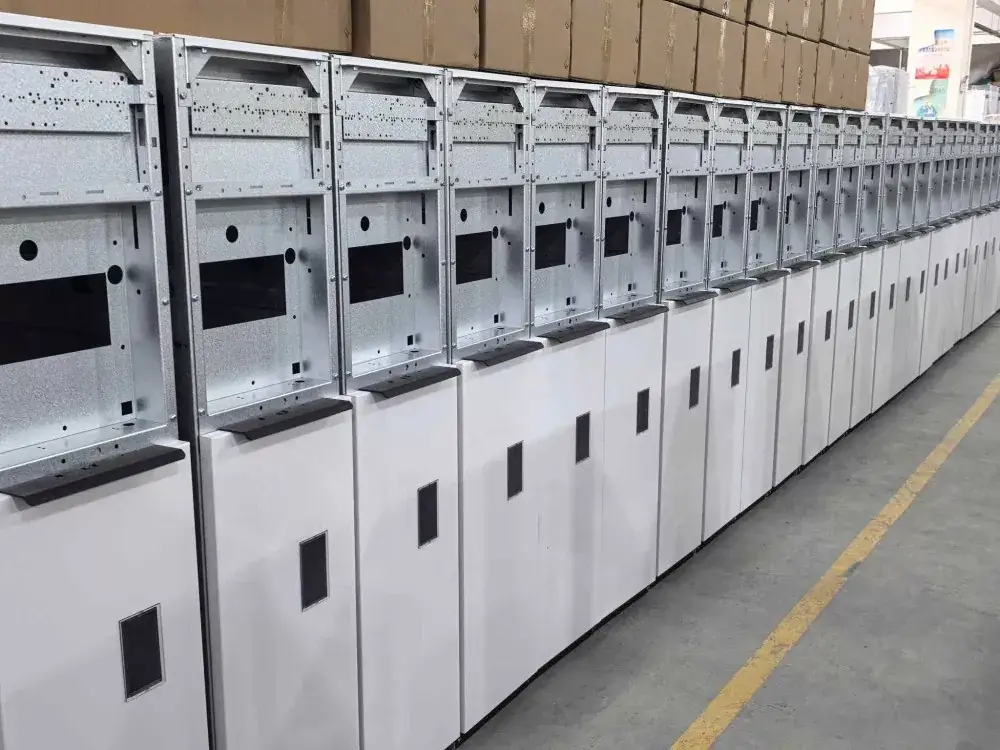

Fabriksoptagelse:

Kerneteknologiske funktioner:

1. Der anvendes LGSM6 indendørs gasisolerede ringhovedenhedskoblingspanel med VCB, som eliminerer lysbuer i hovedkredsløbet og har en lang elektrisk levetid. Hele vakuumafbryderen er forseglet i et gaskammer i rustfrit stål fyldt med SF6-gas, hvilket fuldstændigt isolerer det fra det ydre miljø og forbedrer isoleringens pålidelighed.

2. Alle højspændingsspændingsførende komponenter, såsom samleskinner, afbryderkontakter, vakuumafbrydere og strømtransformatorer, er forseglet inde i et gaskammer og kræver ingen vedligeholdelse i hele deres levetid og ingen rengøring af isoleringskomponenterne.

3. Dens kompakte størrelse kan spare betydeligt på gulvpladsen i strømfordelingsrummet, hvilket gør den særdeles velegnet til præfabrikerede transformerstationer eller projekter med begrænset plads.

4. Den har en femsikker mekanisk interlock for at forhindre fejlbetjening. Luftboksen er udstyret med en retningsbestemt trykaflastningskanal for at sikre driftssikkerheden.

5. Den reserverer grænseflader til elektrisk drift og automatisering for at opfylde kravene til smarte distributionsnetværk.

Applikationsscenarier:

Industrisektor: Fabriksstrømdistribution, minedrift

Byggesektoren: Kommercielle komplekser, højhuse, boligsamfund

Ny energi: Vindkraftproduktion, solcelleanlæg

Infrastruktur: Lufthavne, undergrundsbaner

Udbud og Service

Lager og levering: Vi opretholder et stort lager; almindelige ordrer sendes inden for cirka 10 dage.

Eftersalgsservice: Vi yder 24-timers respons og understøtter installationsvejledning og idriftsættelse på stedet.

Tilpassede tjenester: Vi kan levere løsninger til ikke-standard LGSM6 indendørs gasisoleret ringhovedenhedskoblingspanel med VCB i henhold til kundens behov, såsom specielle spændingsniveauer, sekundære beskyttelsesordninger og parallelle kabinetforbindelser.
