Hvad er egenskaberne ved GGD-type lavspændingskompleks?

GGD -struktur introduktion

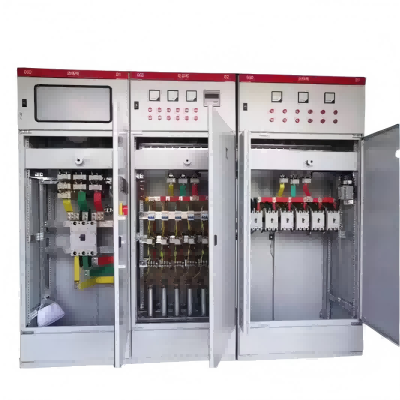

Kabinettet til GGD-type AC-lavspændingsfordelingskabinet vedtager den type generelle kabinet, rammen er samlet med 8MF koldformet stål lokalt svejset, og de dele af det generelle formål er designet i henhold til det modulære princip, og der er monterende huller på 20 former. Den høje generaliseringskoefficient gør det muligt for fabrikken at realisere forproduktion, som ikke kun forkorter produktionscyklussen, men også forbedrer arbejdseffektiviteten.

Designet af GGD -kabinettet tager fuldt hensyn til varmeafledningsproblemet i driften af kabinettet. Der er forskellige antal varmeafledningsspalter i de øverste og nedre ender af skabet. Når de elektriske komponenter inde i skabet opvarmes, stiger varmen og udledes gennem åbningerne i den øverste ende, mens den kolde luft konstant tilsættes til skabet af spalterne i den nedre ende, så det forseglede skab formes til en naturlig luftkanal fra bund til top for at opnå formålet med varmedissipationen.

GGD -kabinettet i overensstemmelse med kravene til moderne industriel produktmodelleringsdesign til at bruge det gyldne forhold mellem metoden til at designe kabinettet udvendigt og opdelingen af hver del af dimensionerne, så hele USAs kabinet nu generøst, et nyt look.

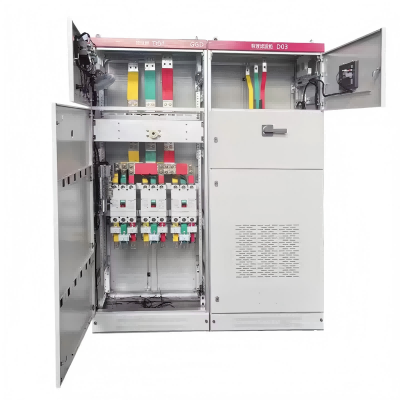

Kabinetdøren er forbundet med rammen med drejelig bevægelige hængsler, som er let at installere og demontere, og den foldede kant af døren er indlejret med en bjergtypemanktionsstrimmel, og den indlejrede strimmel mellem døren og rammen har en bestemt komprimeringsliniefase, der kan forhindre, at døren kolliderer med kabinetets krop direkte, og det forbedrer også dørens beskyttelsesniveau. Instrumenteringsdør med elektriske komponenter med flerstrenget blød kobbertråd forbundet til rammen, skabets monteringsdele og skabsrammen med ridede skruer, der er forbundet til kabinettet, udgør et komplet jordforbindelseskredsløb.

Fleksibel ekspansionsevne

Hovedkredsløbet for GGD -kabinettet er designet med 129 programmer, i alt 298 specifikationer (ekskl. Programmer og specifikationer, der stammer fra de funktionelle ændringer af hjælpekredsløb og kontrolspændingsændringer).

GGD1 Type 49 -ordninger 123 Specifikationer

GGD2 Type 53 -programmer 107 Specifikationer

GGD3 Type 27 -programmer 68 Specifikationer

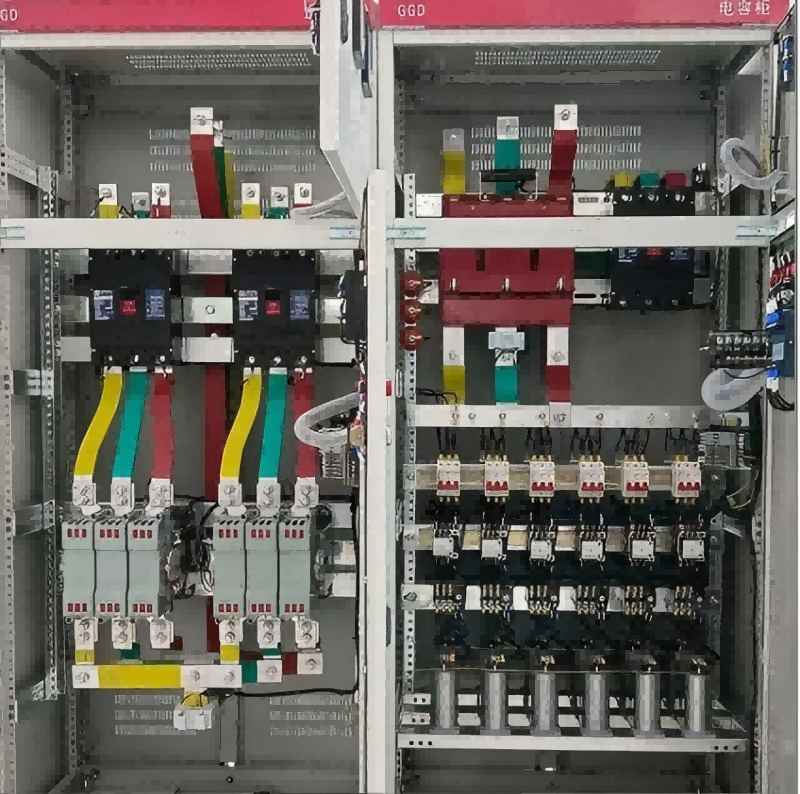

Designet af hjælpekredsløb er opdelt i to dele, strømforsyningsordningen og kraftværksordningen, og der er plads nok i GGD -kabinettet til at installere sekundære komponenter.

GGD-kabinettet vedtager hovedsageligt de mere avancerede elektriske komponenter, der kan masseproduceres indenlandske og på samme tid i henhold til princippet om økonomi og rimelighed, det bevarer en del af de tilgængelige gamle produkter under forudsætning af fuldt ud at overveje gennemførligheden og bruger ikke de forældede produkter.
