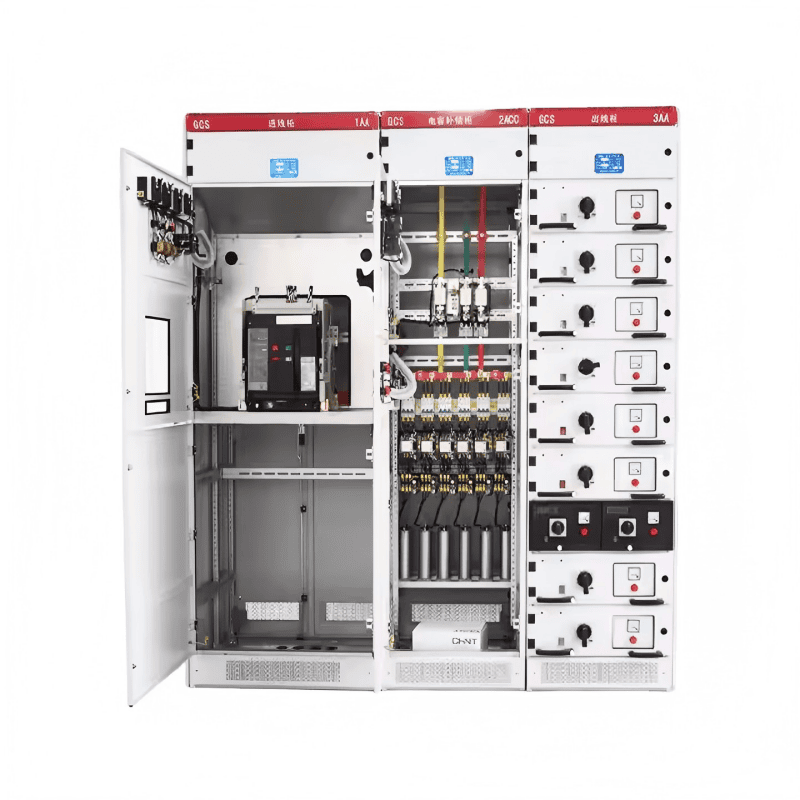

Hvad er brugsplanerne for CGS lavspændingsudbyttet switch-kabinet?

Hvad er brugsplanerne for CGS lavspændingsudbyttet switch-kabinet?

Hovedkredsløbsplan

  Hovedkredsløbsplanen for GCS -kabinettet har 32 grupper og 118 specifikationer, eksklusive planer og specifikationer, der stammer fra ændringerne i kontrol og beskyttelse af hjælpekredsløb. Det inkluderer behovene i kraftproduktion, strømforsyning og andre strømbrugere med en nominel arbejdsstrøm på 5000A, der er egnet til valg af distributionstransformatorer på 2500 kVA og nedenfor. Kondensatorkompensationsskabe er designet til at imødekomme behovene i strømforsyning og anvendelse til at forbedre strømfaktoren, og reaktorskabe er designet til at overveje behovene for omfattende investeringer.

Hjælpekredsløbsplan

  Der er 120 hjælpekredsløbsplaner i GCS -hjælpekredsløbet. Hjælpekredsløbsplanen for DC-driftsdelen bruges hovedsageligt til lavspændingsanlæg (station) system for kraftværksstationer. Det er velegnet til lavspændingsanlægssystemet på 200 MW og nedenfor og 300 MW og over enheder, den generelle kontroltilstand for arbejdspladsen (standby) strømforsyningslinje, strømføder og motorføder.

  Hjælpeplanen for AC-driftsdelen bruges hovedsageligt til lavspændingssystemet af stationer i fabrikker, miner, virksomheder og højhuse. Der er 6 kombinationer, der er egnede til kontrol med dobbelt strømforsyning. Der er ingen betjening af elektrisk interlock standby automatisk kast, selvinddrivelse og andre kontrolkredsløb, som kan bruges direkte til teknisk design.

  DC -kontrolstrømforsyningen er DC 220V eller 110V, og AC -kontrolforsyningen er AC 380V eller 220V. Det er et komplet skab sammensat af skuffeenheder. 220V -kontrolstrømforsyningen er afledt af den offentlige kontrolforsyning, der er drevet af den dedikerede kontroltransformator i dette kabinet. Den offentlige kontrolstrømforsyning bruger en ujordet kontroltransformator, og en 24V strømforsyning er reserveret til brug, når der er behov for svage strømlys.

  Installationsstedet af Watt-timers måler, introduktionsmetoden for spændingssignalet og andre installations- og brugskrav er detaljeret i "forberedelsesinstruktionerne" af hjælpekredsløbsdiagrammet.

Hovedbusbar

For at forbedre den dynamiske termiske stabilitet af busslinjen og forbedre temperaturstigningen af kontaktoverfladen, bruger alt udstyr TMY-T2-serien Hard Copper Busbar. Kobberbusbjælkerne er i fuld længde tinbelagt, og sølvbelagte kobberbusbjælker i fuld længde kan også bruges. Den vandrette busbar og den lodrette busbar er installeret i henholdsvis Busbar Isolation Room i kabinettet. Den neutrale jordforbindelsesbusser bruger en hård kobberbjælke. Den vandrette neutrale jordforbindelse (PEN) eller jordforbindelse + neutral ledning (PE + N) er tilsluttet.

Hovedkontakt

For strømforsyningslinjer og feeder -switches på 630A og derover er DW45 -serien hovedsageligt valgt, og DW48 -serien, AE -serien, 3we eller ME -serien kan også vælges. Om nødvendigt kan den importerede M -serie eller F -serie også vælges.

For feeder- og motorkontrolafbrydere under 630A vælger Wang An TG -serien og CM1 -serien. NM -serie, CDM -serier, TG30 -serien og andre støbte sagskontakter.

For at forbedre hovedkredsløbets dynamiske stabilitet er GCS -serien Special Combined Busbar -klemmer og isoleringsstøtter designet. De er lavet af højstyrke, flammehæmmende syntetiske pudermaterialer med høj isoleringsstyrke, god selvudvidende ydeevne og unik struktur.

For at reducere temperaturstigningen af partitionerne, plug -ins og kabelhoveder af de funktionelle enheder, er GCS -kabinetets specielle adapter designet. Adapteren har en stor kapacitet og en lav temperaturstigning.

Hvis designafdelingen vælger nye elektriske komponenter med bedre ydeevne og mere avanceret teknologi i henhold til brugerbehov, har GCS -serieskabe god alsidighed og vil ikke forårsage vanskeligheder med fremstilling og installation på grund af de opdaterede elektriske komponenter.

Valg af elektrisk komponent

GCS -skabe bruger hovedsageligt elektriske komponenter med avanceret teknologi, høj ydeevne og stabilitetsindikatorer og bruger importeret teknologi, der kan produceres i Kina.
