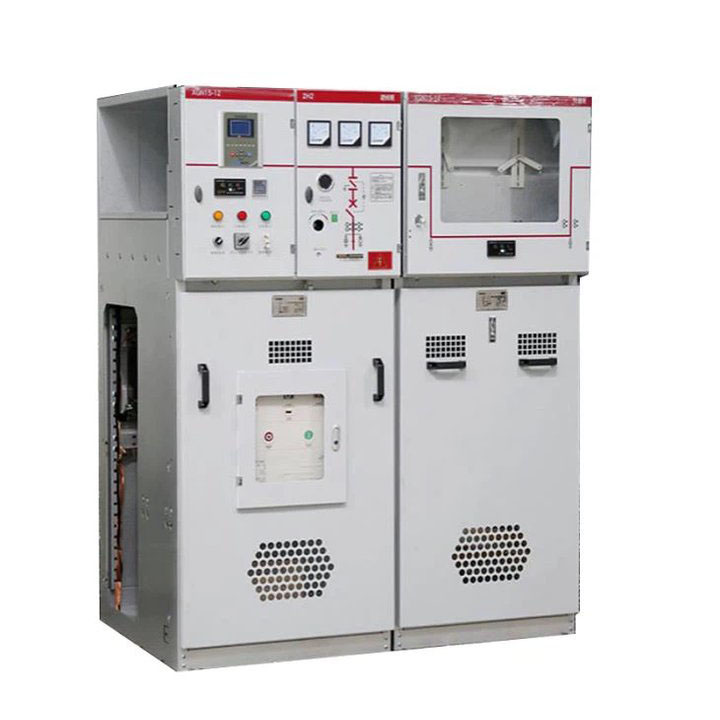

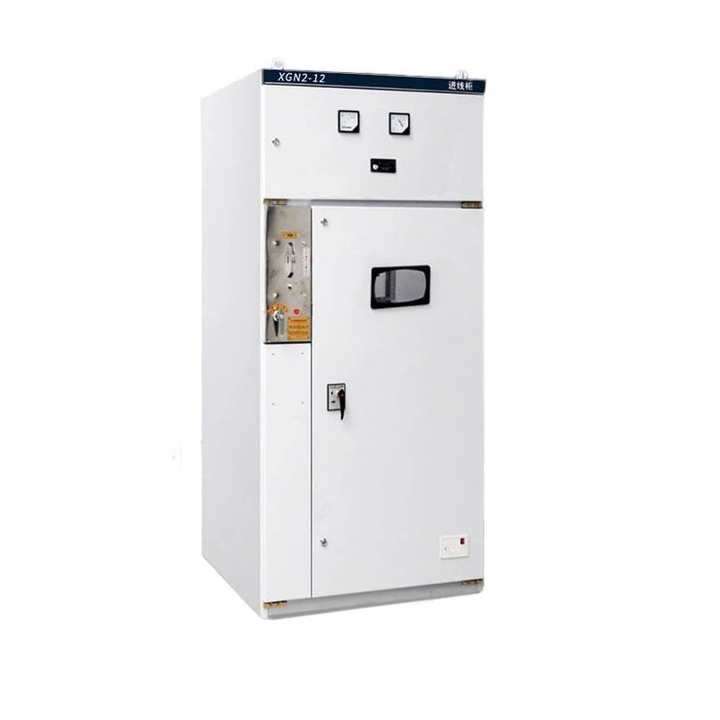

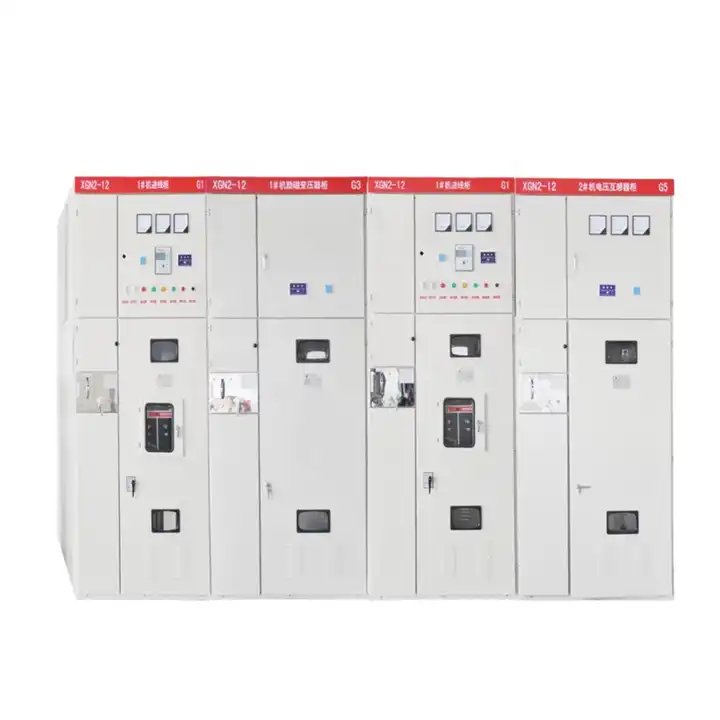

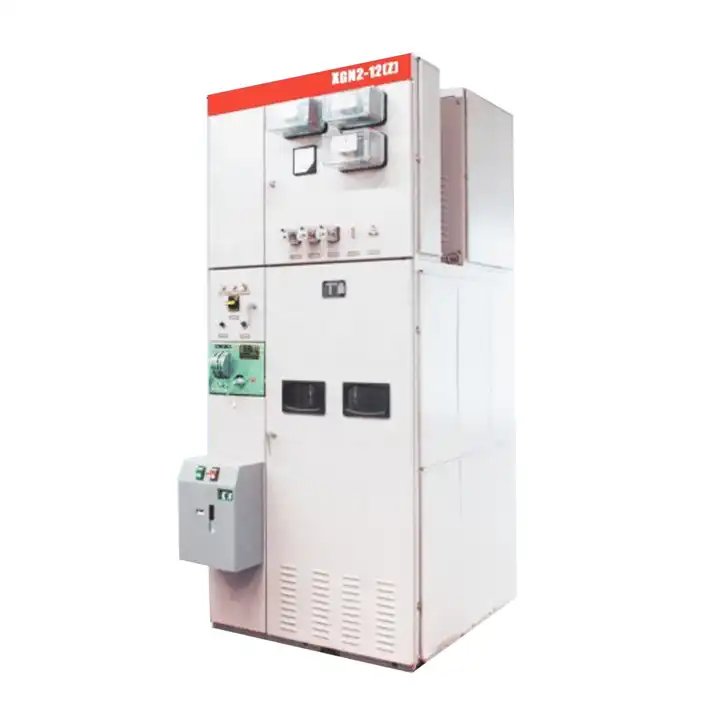

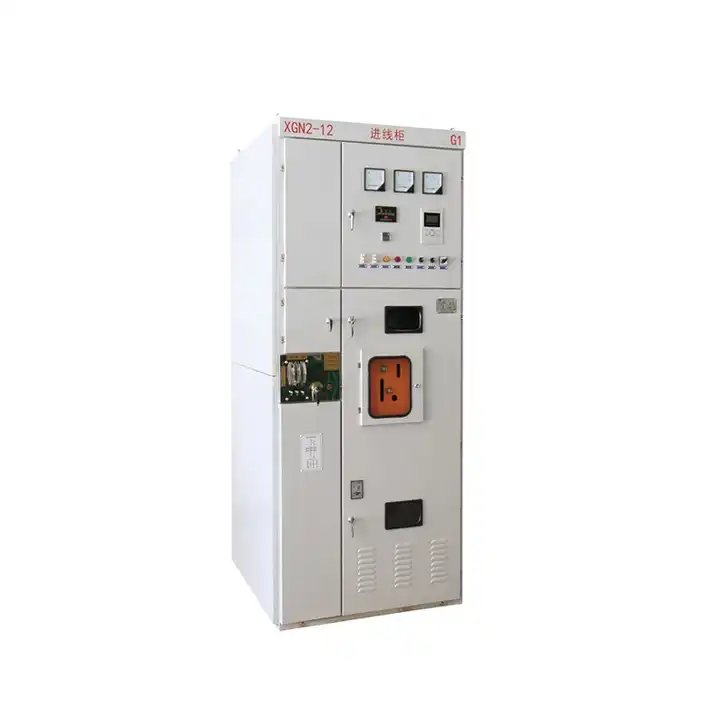

11 kV medium spænding MV luft isoleret switchgear
  • 11 kV medium spænding MV luft isoleret switchgear11 kV medium spænding MV luft isoleret switchgear
  • 11 kV medium spænding MV luft isoleret switchgear11 kV medium spænding MV luft isoleret switchgear
  • 11 kV medium spænding MV luft isoleret switchgear11 kV medium spænding MV luft isoleret switchgear
  • 11 kV medium spænding MV luft isoleret switchgear11 kV medium spænding MV luft isoleret switchgear
  • 11 kV medium spænding MV luft isoleret switchgear11 kV medium spænding MV luft isoleret switchgear

11 kV medium spænding MV luft isoleret switchgear

Lugao står som en førende højspændingsafbryderproducent og introducerer den innovative 11 kV medium spænding MV luft isoleret switchgear (VCB -type). Denne avancerede metal-lukkede switchgear inkorporerer en vakuumafbryder til effektiv lysbue og anvender luft som isolering, hvilket gør det til en perfekt pasform til distributionsautomation. Det kompakte design sikrer driftseffektivitet, mens dets udvidelige funktioner imødekommer udviklingsbehov.Trust Lugao til banebrydende løsninger i højspændingsafbrydere, designet til at imødekomme de udviklende krav til moderne applikationer.

Send forespørgsel

Produkt beskrivelse

Lugao står som en førende 11 kV medium spænding MV luftisoleret switchgear-leverandør, hvilket giver den seneste generation af XGN15-12 luftisoleret switchgear (VCB-type).  Denne avancerede metal-lukkede switchgear anvender en vakuumafbryder til effektiv lysbue-slukning og bruger luft som isolering, hvilket gør den ideel til distributionsautomation.  Tillid Lugao til banebrydende løsninger i mellemspændingsafbrydere, designet til at forbedre effektiviteten og pålideligheden i distributionssystemer. Noteværdige til sin enkle struktur, fleksible drift, pålidelig sammenkobling og praktisk installation, denne switchgear giver tekniske løsninger, der er skræddersyet til forskellige applikationer og brugerkrav.  Inkorporering af spænding og nuværende sensorteknologi, nye relæbeskyttelsesenheder og avanceret teknisk ydeevne, det opfylder de strenge operationelle krav på steder som hospitaler og lufthavne.  Dets tilpasningsevne sikrer, at det fuldt ud kan imødekomme markedets udviklende behov.


Den primære switch i XGN15-12 (VCB Type) SwitchGear bruger VS1-12-serien VCB, ABB VD4-12-serien VCB eller Schneider EV12-serien VCB.  Vakuumafbryderen udmærker sig i at bryde kortslutning med høje strømme og nominelle belastningsstrømme.  Når det er koordineret med relaterede komponenter, muliggør det beskyttelse af linjer og forskellige belastninger, opnår selektiv handling mellem strømforsyningsliniveauer og forbedrer strømsystemets kontrol- og beskyttelsesfunktioner, hvilket i sidste ende forbedrer strømforsyningskvaliteten.

11 kV medium spænding MV luft isoleret switchgear driftsmiljø

1. omgivelsestemperatur: -10c- -+40c

2. Omgivelsestemperatur: Daglig gennemsnitlig relativ fugtighed på 95% og nedenfor:

Månedlig gennemsnitlig relativ fugtighed på 90% og nedenfor:

3.. Den maksimale højde på udstyrsinstallationsstedet: 1000 m

4. den seismiske krakningsgrad må ikke overstige 8 grader.

5. Steder uden alvorlig forurening, kemisk korrosion og alvorlig vibration.

11 kV medium spænding MV luft isolerede switchgear -egenskaber

XGN Gas Isoleret Ring-hovedenheden klæber til både National Standard GB3906--91 og den internationale elektriske standard IEC298 med en robust "fem-bevis" sammenlåsende funktion. Hovedkontakten for switch-kabinettet indeholder Zn28A-12-serien vakuumafbrydere, der viser en kombination af rimelig struktur, sikkerhed, pålidelighed, let betjening og praktisk vedligeholdelse.

11 kV medium spænding MV luft isoleret switchgear -specifikation

Bedømt spænding Kv 3,6,10
Maks. Arbejdsspænding Kv 3,6,7,2,12
Bedømt strøm A 1000 1250 ~ 3000
Bedømt brudstrøm (effektiv værdi) De 20,25 31,5,40
Bedømt fremstilling af aktuelle (peak) De 50,63 80.100
Bedømt top Motstand Current (Peak) De 50,63 80.100
Bedømt top modstrømsstrøm (effektiv værdi) De 20,25 31,5,40
Termisk stabilitetstid S 4
Beskyttelsesklasse IP3X
Bussystem Enkelt bus Enkelt bus med bypass
Driftsmetoder Elektromagnetisk (CD17) Spring Energy-opbevaringstype (CT19)
Skitse dim. mm 1100x1200x2650 (standard)
Vægt kg Cirka 1000 ~ 1300

11 kV medium spænding MV luft isolerede switchgear -funktioner

Fabriksoptagelse

Emballage
