12KV Ring Hovedenhed Switchgear Panel

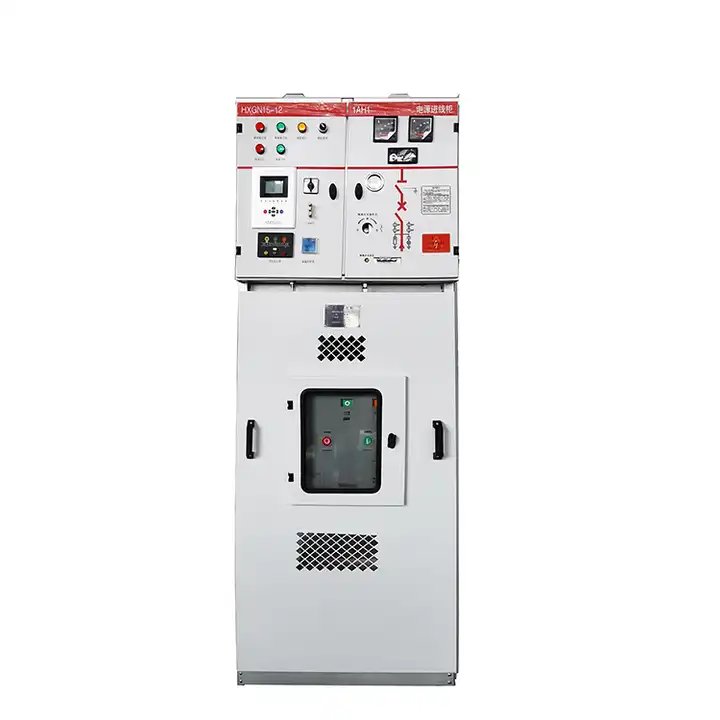

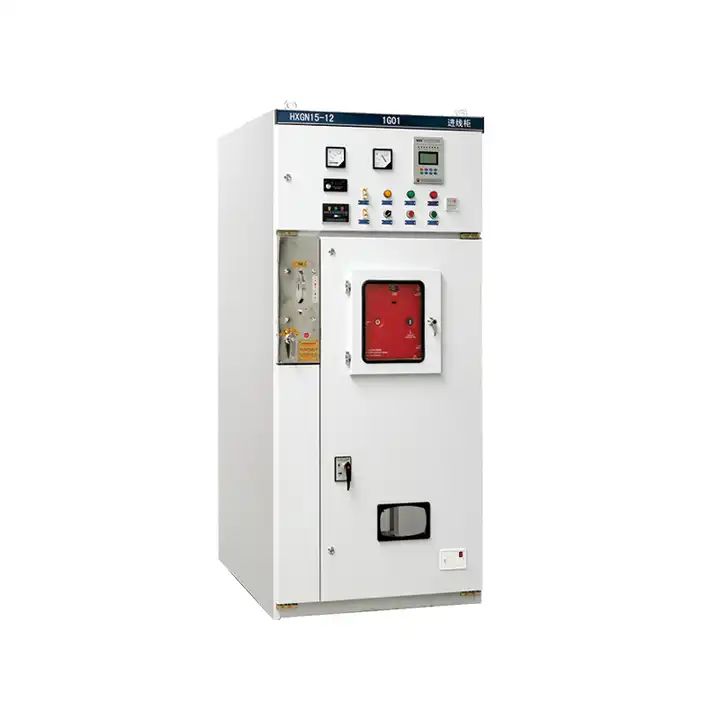

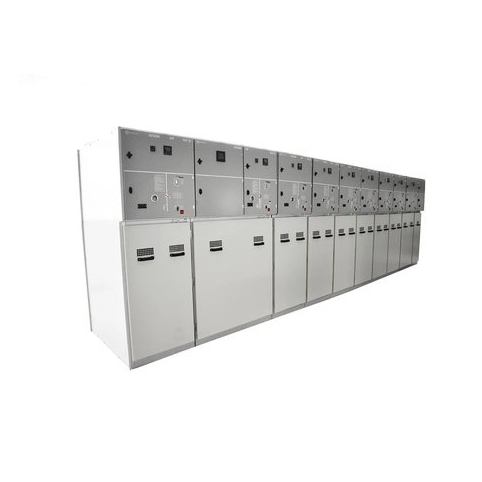

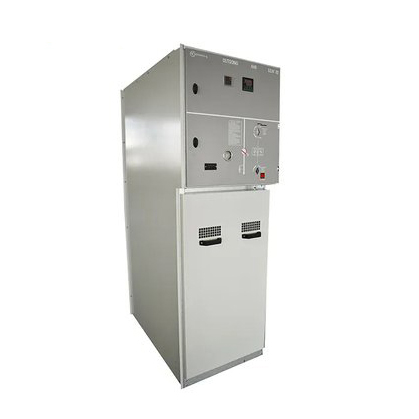

12KV Ring Main Unit Switchgear Panel fremstillet af Liugao. HXGN15-12 metalbeklædt ring-hovedenhed switchgear, af den intelligente type, er designet til anvendelse i et trefaset AC-system med en nominel spænding på 12kV, en nominel frekvens på 50Hz , og en mærkestrøm på 630A. Det tjener formålet med ringnetværks-elektricitetsforsyning og strålingsterminalstrømforsyning, især i scenarier for kabelsektionering og grenforbindelse. Koblingsudstyret er udstyret med en SF6 gasisolerende multiloop-strømenhed og en feederterminalenhed (FTU) importeret fra Korea. Det har især avancerede funktioner såsom fjernsignalering, telemetri, fjernbetjening og fejlstrømsdetektering. Det bruges primært som et distributionsautomatiseringssystem og viser sig at være gavnligt til strømforsyningscentre i byen og kabelforsyningsapplikationer.

Send forespørgsel

Produkt beskrivelse

Liugao, en førende leverandør af højspændingskoblingsudstyr, kabinetrammen er af en samlingstype, der tilbyder stabilitet, pålidelighed og bekvem montering. Den er alsidig nok til at konfigurere som en ringnet-enhed og understøtter forskellige tilslutningstilstande.

Ringhovedenheden er kompakt i størrelse, let, med et lille fodaftryk og nem at installere, og den prioriterer effektivitet og enkelhed i sit design.

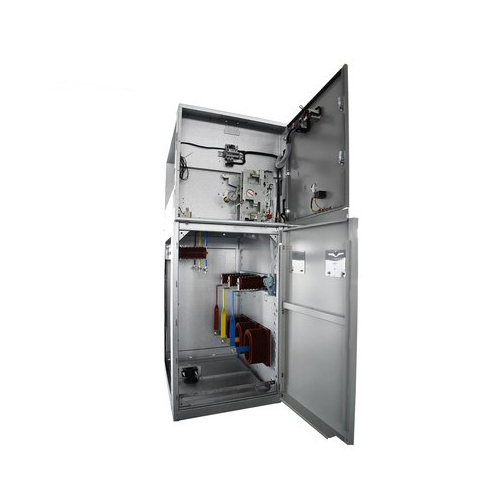

Enheden har separate barbar-, switch- og kontrolrum, der hver holdes i en sikker tilstand. Både kabinettet og dets komponenter er omhyggeligt jordforbundet for at sikre den personlige sikkerhed for operatører og vedligeholdelsesarbejdere.

Ringhovedenheden er kompatibel med FN12-12D og FN25-12D belastningsafbrydere, hvilket giver fleksibilitet og tilpasningsevne i dens konfiguration.

Med et avanceret og pålideligt mekanisk interlock-system opfylder enheden de strenge krav til fem-anti-beskyttelse, hvilket sikrer øget sikkerhed og sikkerhed i driften.

12KV Ring Hovedenhed Switchgear Panel Driftsmiljø

1. Lufttemperatur: Maksimal temperatur: +40 ℃; Minimum temperatur: -35 ℃

2. Luftfugtighed: Månedlig gennemsnitlig luftfugtighed 95%; Daglig gennemsnitlig luftfugtighed 90 %.

3. Højde over havets overflade: Maksimal installationshøjde: 2500m

4. Den omgivende luft, der tilsyneladende ikke er forurenet af ætsende og brandfarlig gas, damp osv.

5. Ingen hyppige voldsomme rystelser.

12KV Ring Hovedenhed Switchgear Panel Karakteristika

Indkapslingen, døren og det øvre kammer på denne enhed gennemgår en grundig spraybehandling, hvilket sikrer en beskyttende og ensartet finish. Alle skabe har en hovedjordskinne, der muliggør en tæt forbindelse nær kabinettet. Metalkomponenter, herunder jordingskontakter og sammenlåsende dele, er omhyggeligt forbundet med jordingsskinnen. Kobberfletforbindelser anvendes mellem dele forbundet med skruer for at sikre kontinuitet.

For at styre gasudslip og forhindre indre brændende buer, er en trykaflastningsdør placeret på bagsiden af skabet. Den øverste plade er sikkert fastgjort med skruer, så den let kan åbnes udefra for busforbindelse. Det øverste hjælpeenhedskammer giver fleksibilitet til installation af terminaler og andre komponenter. Ved at hæve det lille kammer kan relæbeskyttelse opnås effektivt.

Navnlig anvender belastningsafbryderen og jordingskontakten en bloktypelås, mens jordingskontakten og døren anvender en tvangsspærre. Ved at følge en bestemt rækkefølge af trin - lukning af døren, tænding af jordforbindelseskontakten og lukning af belastningsafbryderkontakten - opnås automatisk interlock. Denne sekventielle drift tjener til at forhindre fejl og øge systemets generelle sikkerhed.

12KV Ring Hovedenhed Switchgear Panel Specifikation

Ingen.	Vare		Enhed	Parameter
1	Maksimal systemspænding		kV	12	15	24	40.5
1	Nominel spænding		kV	7.2, 11	13.8, 15	17,5, 20, 22	30, 33, 36
2	Nominel strøm		A	630/1250
3	Nominel frekvens		Hz	50/60
4	1min Strømfrekvens modstår spænding	Fase til fase, fase til jord	kV	42	48	55	85
		Knoglebrud	kV	48	55	65	95
5	Lynimpuls modstår spænding	Fase til fase, fase til jord	kV	75	90	125/150	170
		Knoglebrud	kV	85	105	150/160	185
6	Kort tid modstå strøm	Hovedkredsløb	kA	25/2s
		Jordingskredsløb	kA	25/2s
7	Nominel modstå strøm (peak)		kA	63			50
8	Nominel overførselsstrøm		A	1300-1700
9	Nominel belastningskreds, der laver strøm		A	630
10	Nominel kabel(linje) opladningsbrudstrøm		A	okt-50
11	Ingen belastningstransformator brydestrøm		A	20
12	Kabelladningsbrudstrøm i jordingsfejl		A	100			80
13	Nominel kortslutningsbrudstrøm (peak)		kA	20
14	Nominel kortslutningsstrøm (peak)		kA	63			50
15	Beskyttelsesniveau			IP4X
16	Levetid for belastningsafbryder		gange	5000
17	Jordingskontaktens levetid		gange	5000
