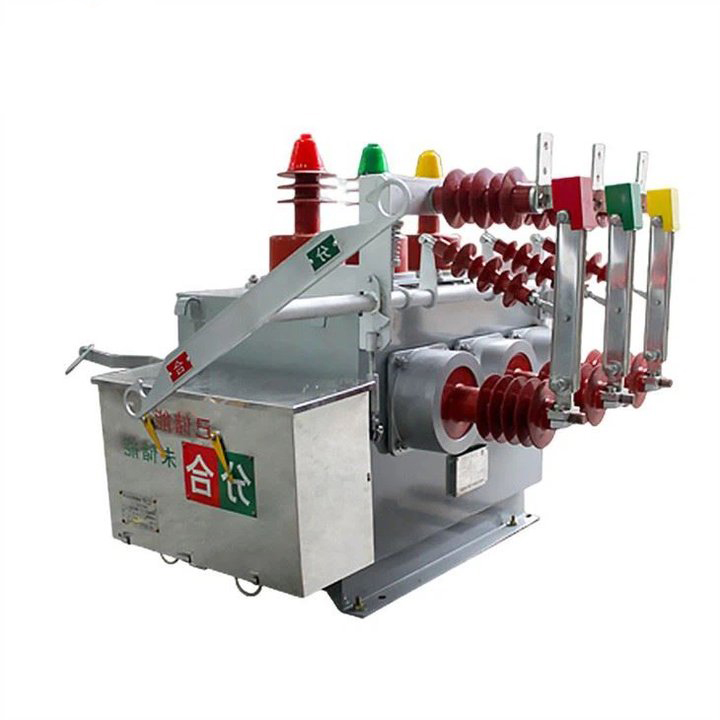

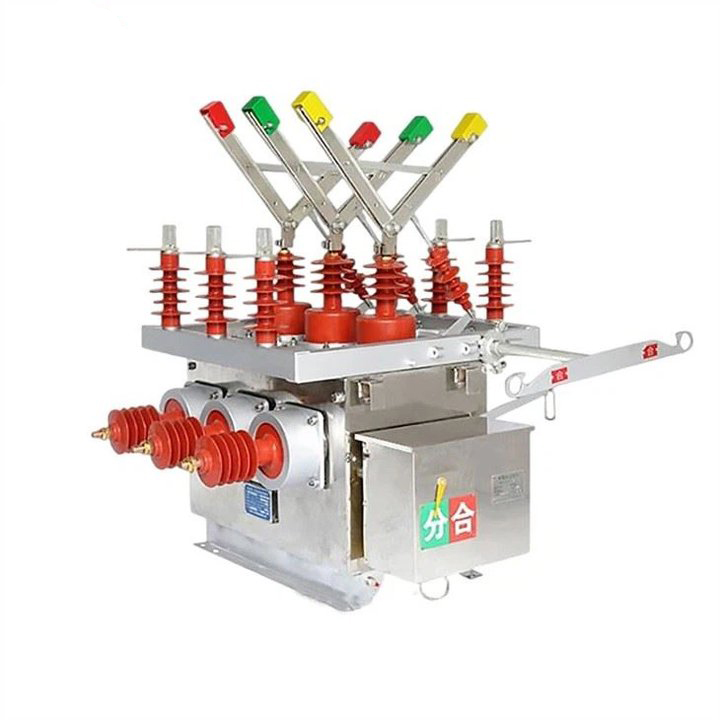

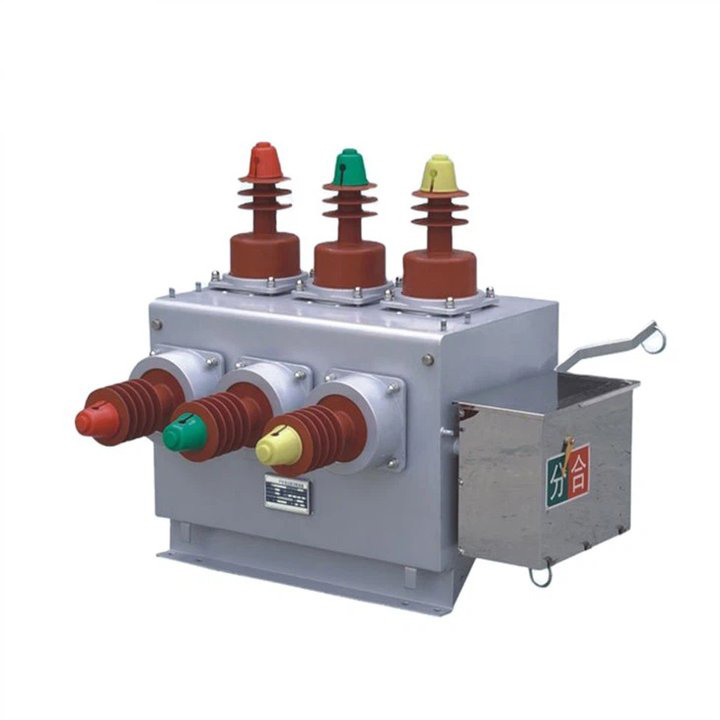

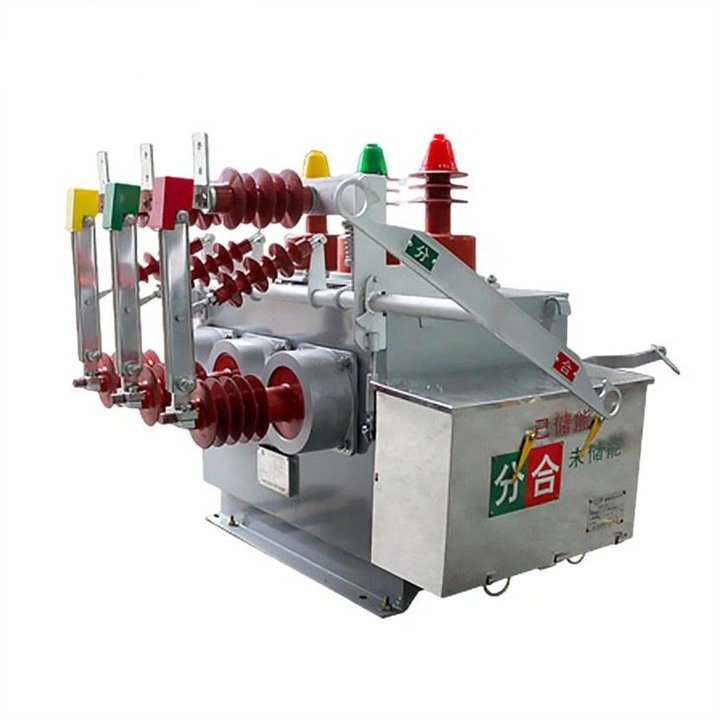

11 kV VK Type Højspænding Vakuumafbryder

Lugao fører stolt som en dedikeret producent af udendørs vakuumafbrydere.11kv VK Type højspændings vakuumafbryder, en hjørnesten i udendørs strømfordelingsudstyr, er designet til en nominel spænding på 12 kV og trefaset AC, der fungerer ved 50Hz. Primært implementeret i forskellige omgivelser, såsom landdistrikter, bymæssige strømnet, jernbaner, miner, havne og andre strømfordelingssystemer, spiller dette afbryder en afgørende rolle i udendørs overheadlinjer. ZW10-12F-afbryderen fungerer som en vigtig komponent til at skifte og beskytte strømnettet inden for strømmetsystemet inden for strømning og lukning af belastningsstrømme, reaktion på overbelastningstrømme og styring af kortslutningsstrømme inden for el-systemet. Dets robuste design og udendørs kompatibilitet gør det velegnet til forskellige applikationer, hvilket sikrer pålidelig ydelse under forskellige miljøforhold. Vælg Lugao for banebrydende innovationer, der omdefinerer benchmarks i udendørs vakuumafbrydere.

Send forespørgsel

Produkt beskrivelse

Lugao er en 11 kV VK-type højspændings vakuumafbryderleverandør.ZW10-12 Outdoor HV Vacuum Circuit Breaker (ZW10-12, ZW10-12F, ZW10-12G) er et udendørs strømfordelingsudstyr designet til en nominel spænding på 12 kV og tre-fase AC 50Hz. Det finder applikationer i landdistrikterne, bymæssige strømnet, jernbaner, miner, havne og andre strømfordelingssystemer. Specifikt konstrueret til udendørs overheadlinjer håndterer det effektivt opgaver, såsom brud og lukning af belastningsstrømme, overbelastningsstrømme og kortslutningsstrømme i kraftsystemet, samtidig med at de sikrer beskyttelse og skift af elnettet.

Vores ZW10-12 udendørs HV vakuumafbrydere （ZW10-12 、 ZW10-12F 、 ZW10-12G） anvender specielle antikondenseringsforanstaltninger internt, hvilket sikrer optimal isolering i boksen. Transmissionsmetoden inkorporerer patenteret teknologi og tilbyder nem installation og pålidelig drift for at forhindre problemer med kredsløbsafbrydere forårsaget af mekaniske fejl. Denne afbryder fungerer uden behov for olie eller gas, hvilket resulterer i et kompakt og let design. Med CT -beskyttelse rummer det store shuntstrømme, minimerer forurening og eliminerer behovet for vedligeholdelse. Kontroltilstand kan være elektrisk eller manuel, hvilket giver alsidighed i drift og vedligeholdelse.

Sammenfattende skiller ZW10-12 udendørs HV vakuumafbrydere ud for sit robuste design, effektive ydelse og tilpasningsevne til forskellige udendørs strømfordelingsscenarier.

11 kV VK Type Højspænding Vakuumafbryder

Installationsmetode: sidemonteret, middelmonteret

Omgivende lufttemperatur: øvre grænse +40c, nedre grænse -30c; ;

Højde: ≤2000 m (hvis højden skal øges, skal det nominelle isoleringsniveau øges i overensstemmelse hermed);

Vindtryk: højst 700PA (svarende til vindhastighed på 34 m/s);

Amplitude: Jordskælvintensitet 8 grader;

Forureningsniveau: klasse I;

Maksimal daglig temperaturforskel: højst 25 ° C.

11 kV VK Type Højspænding Vakuumafbrydere Specifikation

Model		ZW10-12 、 ZW10-12F 、 ZW10-12G

Antal	Parameter		Enhed	Værdi
1	Bedømt spænding		kv	12
2	Bedømt strøm		A	630
3	Bedømt frekvens		Hz	50
4	Strømfrekvens modstå spænding		kv	42/48
5	Lyn impulsspænding (spidsværdi)		kv	75/85
6	Bedømt kortslutningsbrud		de	16	20	25
7	Bedømt kortslutningsfremstillingsfremstilling (spidsværdi)		de	40	50	50
8	Bedømt kort tid modstå strøm		de	16	20	25
9	Bedømt top modstrømsstrøm		de	40	50	50
10	Bedømt kortslutningsvarighed		S	4
Il	Nominel driftssekvens			Point-0.3s-kombinerede point-180s-kombinerede point
12	Bedømt kortslutningsstrømsstrømningstider		Anden-rate	30
13	Mekanisk liv		Anden-rate	10000
14	Den bevægelige kontakt tillader den akkumulerede tykkelse af slid		mm	3
15	Bedømt driftsspænding med CT -type fjederdriftsmekanisme	Lukningsspole	V	DC eller AC 220V
		Åbningsspole
16	Bedømt arbejdsstrøm af overstrøms turspole		A	5
17	vægt		Kg	150
