630A automatisk genlukker udendørs HV vakuumafbryder

Lugao positionerer sig selvsikkert som en førende indendørs vakuumafbryderproducent, der viser 630A Automatic Recloser Outdoor HV Vakuum Circuit Breaker - et robust strømfordelingsapparat designet til udendørs applikationer. Med en nominel spænding på 12kV og trefaset vekselstrøm, der opererer ved 50/60Hz, er dens primære funktion at afbryde og lukke belastningsstrømme, styre overbelastningsstrømme og håndtere kortslutningsstrømme i strømsystemer. Konstrueret til at sikre pålidelig og effektiv drift i forskellige udendørs miljøer, bidrager denne afbryder væsentligt til stabiliteten og sikkerheden af det overordnede strømfordelingssystem. Stol på LuGao for banebrydende løsninger, der omdefinerer benchmarks for udendørs vakuumafbrydere, hvilket sikrer uovertruffen ydeevne og holdbarhed.

Send forespørgsel

Produkt beskrivelse

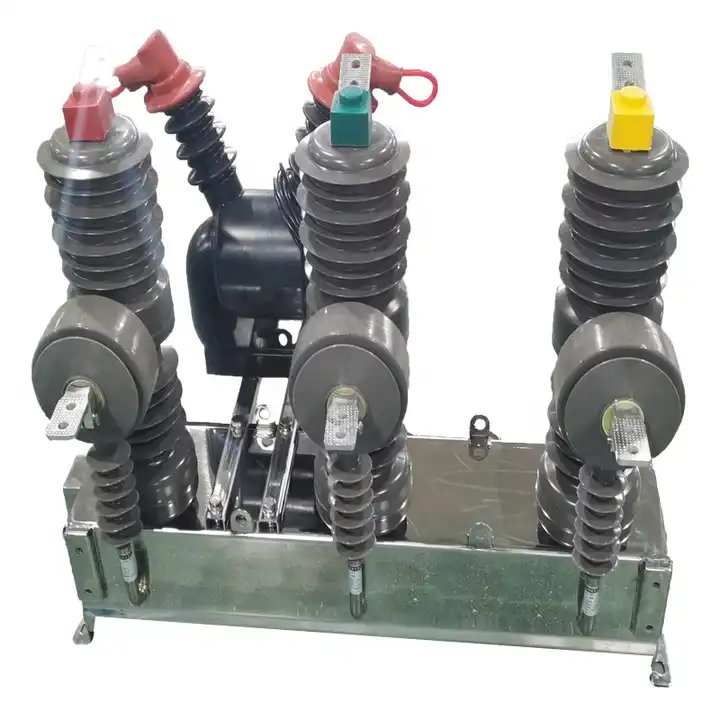

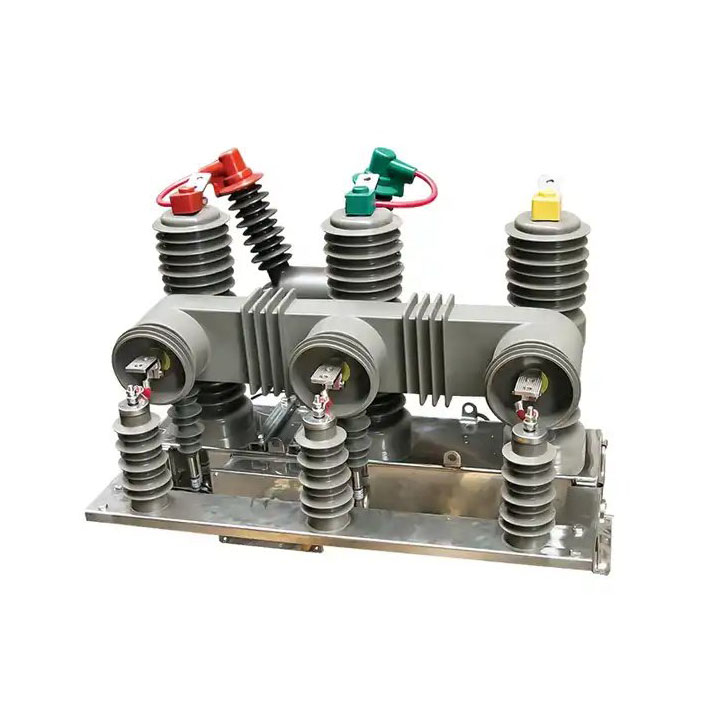

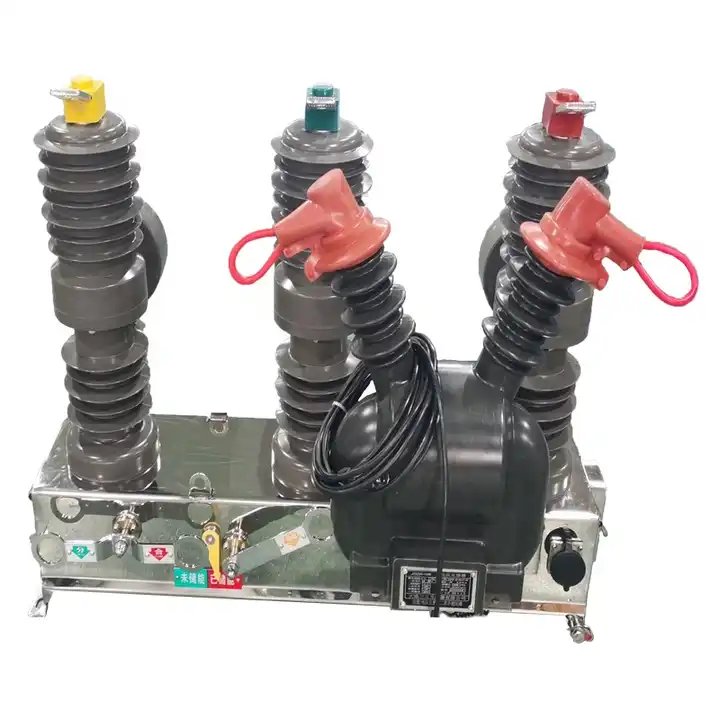

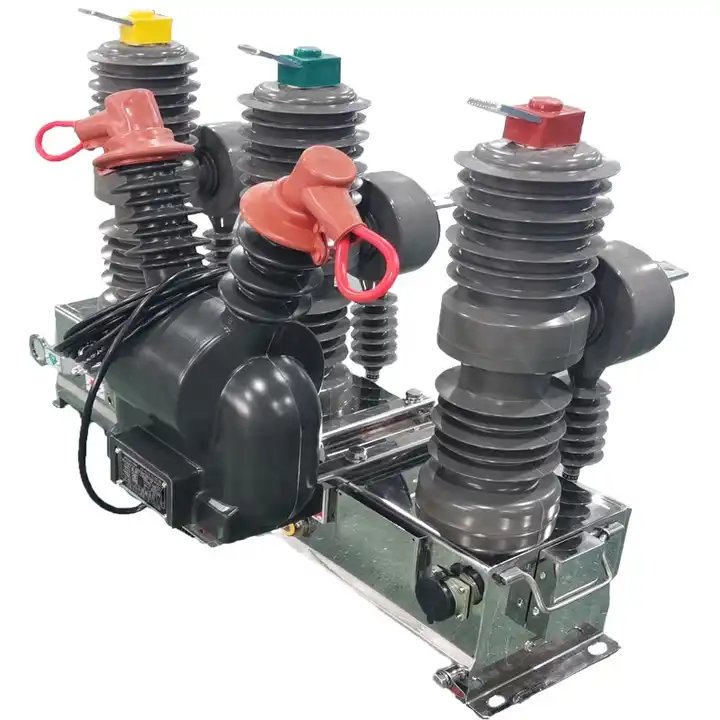

Lugao er en 630A automatisk genlukker udendørs HV-vakuumafbryder. ZW32-12-serien udendørs højspændingsvakuumafbryder står som en afgørende komponent i udendørs strømdistributionssystemer. Konstrueret til en nominel spænding på 12kV og trefaset vekselstrøm, der arbejder ved 50/60Hz, omfatter dens primære funktioner bryde og lukke belastningsstrømme, styring af overbelastningsstrømme og adressering af kortslutningsstrømme i strømsystemer. Denne afbryder finder sin anvendelse i forskellige omgivelser og tilbyder beskyttelses- og kontrolfunktioner i transformerstationer, elnet i landdistrikter og distributionssystemer i industri- og minevirksomheder.

Udstyret med alsidige betjeningsmekanismer, herunder fjederbetjeningsmekanismer, permanentmagnet betjeningsmekanismer (ZW32-12M type) eller en kombination af begge, kan produktet tilpasses forskellige scenarier. Denne fleksibilitet gør den til en ideel løsning til transformation af distributionsledninger og konstruktion af distributionsautomatiseringsprojekter, hvilket bidrager til effektiviteten, pålideligheden og sikkerheden ved strømfordeling i udendørs miljøer.

630A automatisk genlukker udendørs HV-vakuumafbryder Driftsmiljø

Omgivelsestemperatur: Ikke mere end +40℃ og ikke mindre end -40℃. Gennemsnitstemperaturen er ikke mere end +35℃ inden for 24 timer.

Højde: Ikke mere end 1000m.

Relativ luftfugtighed: den gennemsnitlige daglige værdi er ikke mere end 95%, den gennemsnitlige månedlige værdi er ikke mere end 90%.

Jordskælvsintensitet: Ikke mere end 8 grader vindtryk: Ikke mere end 700Pa.

Damptryk: den gennemsnitlige daglige værdi er ikke mere end 2,2 kPa, den gennemsnitlige månedlige værdi er ikke mere end 1,8 kPa.

Installationssteder uden brand, eksplosionsfare, alvorlig forurening, kemisk korrosion og voldsomme vibrationer.

630A Automatisk genlukker udendørs HV vakuumafbryderkarakteristika

udendørs vakuumafbryder ZW32 har en fjederenergiopbevaringsmekanisme, der understøtter manual-, motor- og fjernbetjeningspunkter til åbning og lukning. Den kan parres med en isoleringsafbryder på afbrydersiden, der danner en udendørs højspændingsvakuumafbryder med øget synlig isolation og pålidelig sammenlåsningsfunktion. Derudover kan den kommunikere med en tilsvarende controller til højtryks-udendørs vakuumafbryder automatisk genlukning, automatisk segmentering og selvdrevet drift, hvilket gør den til en ideel komponent til strømdistributionsautomatiseringssystemer.

Designet med en kompakt og lukket struktur, ZW32-12-serien udendørs højspændingsvakuumafbryder er velegnet til trefaset AC 50Hz og nominel spænding på 12kV. Dens applikationer omfatter åbning og lukning af belastningsstrømme, styring af overbelastningsstrømme og håndtering af kortslutningsstrømme i by- eller landdistrikternes strømdistributionssystemer. Bremserens miniaturiserede design, fuldt lukkede struktur og unikke buekammer-emballageteknologi sikrer god tætningsydelse, hvilket gør den velegnet til høje temperaturer og våde miljøer. ZW32-12 G afbryderkontakten er en kombination af ZW32 afbryderkontaktkomponenter, der tilbyder en omfattende løsning til udendørs højspændingsvakuumafbryderafbrydere.

630A automatisk genlukker udendørs HV vakuumafbryderspecifikation

Ingen.	Parameter Navn	Enhed	Værdi
1	Nominel spænding	kV	12
2	Vurderet aktuel	EN	630, 1250
3	Nominel frekvens	Hz	50
4	Nominel afbryderafbryderstrøm	kA	20	25
5	Nominel kortslutningsfrembringende strøm (peak)	kA	50	63
6	Nominel topmodstandsstrøm	kA	50	63
7	4s termisk stabilitetsstrøm	kA	20	25
8	Styrekredsløb og hjælpekredsløb, strømfrekvens modstår spænding i 1 minut	V	2000
9	Nominel driftsspænding og hjælpespænding	V	AC/DC220, DC110/48/24
