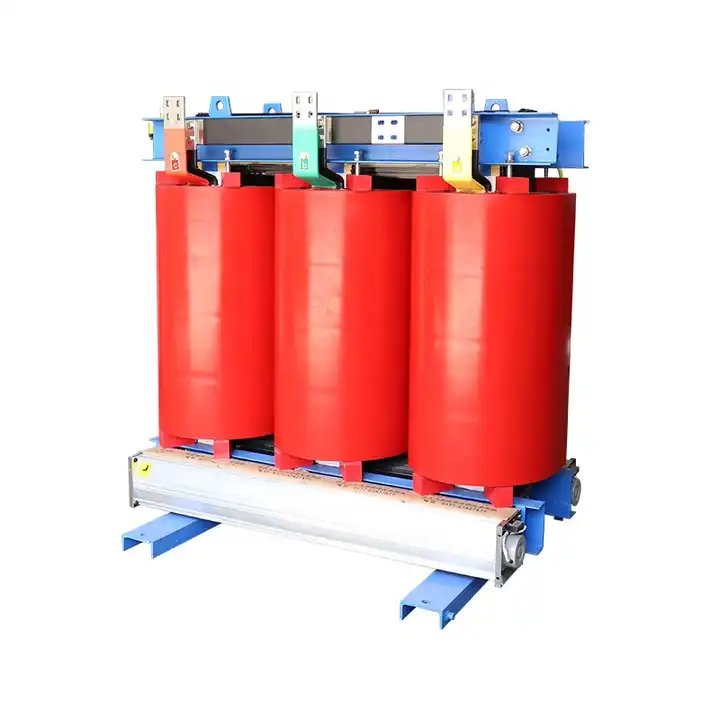

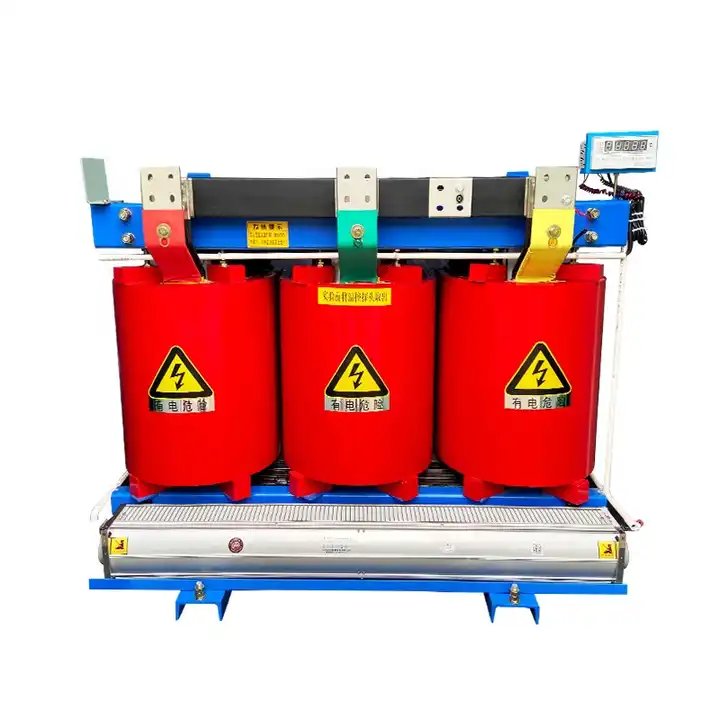

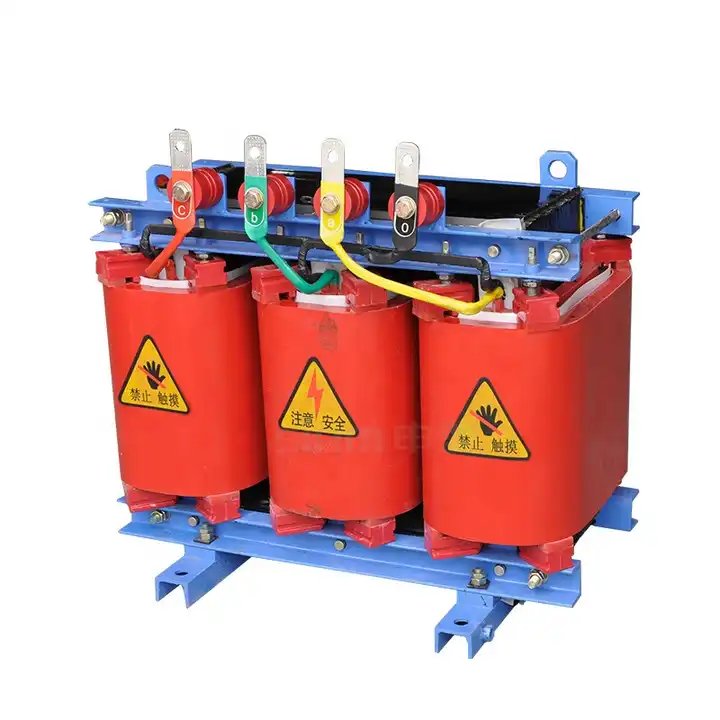

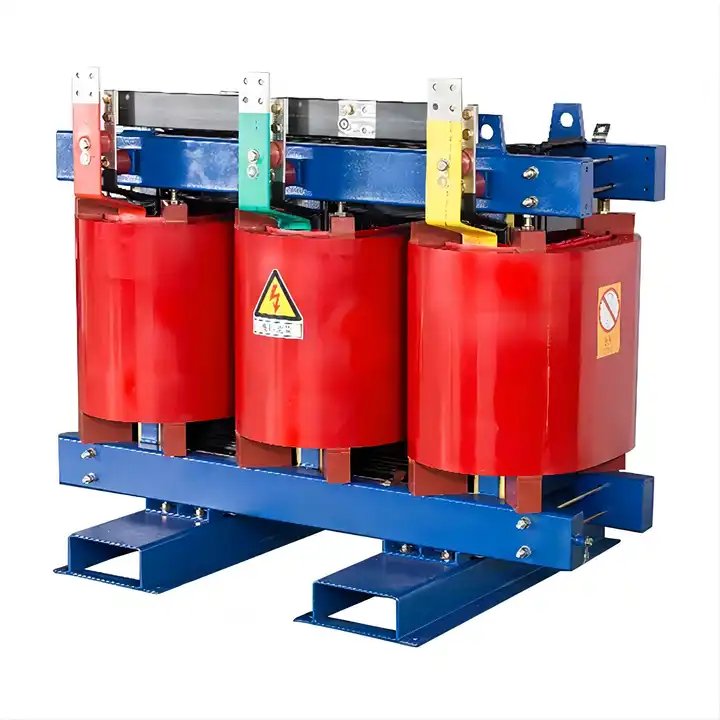

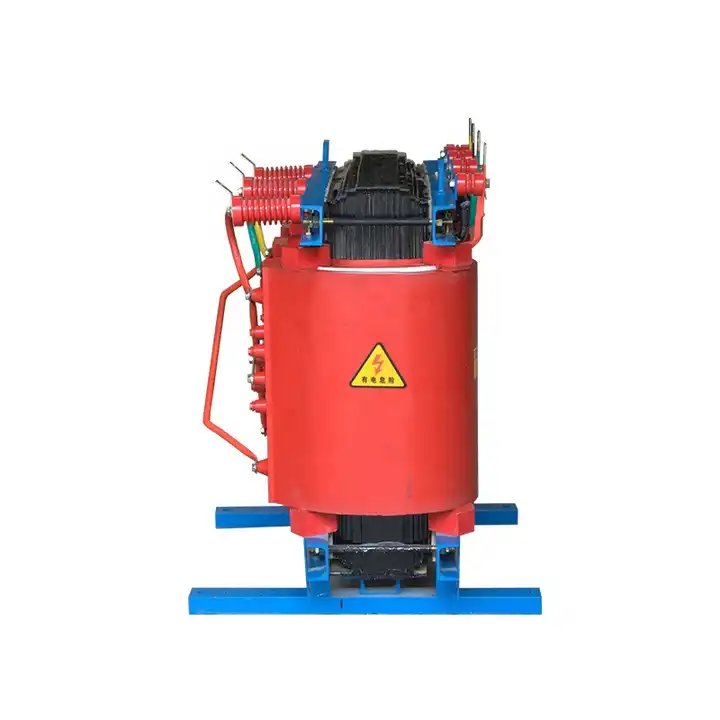

Lu Gao som en i 35KV højfrekvente ledningstørre typer Power Transformers fabrikanter, tør type transformator i overensstemmelse med IEC726 og GB/T10228-1997 standarderne, er kendetegnet ved sin imponerende række af egenskaber. Disse omfatter ikke kun lavt tab, kompakt og let konstruktion, men også et minimalt støjniveau, fugtisolering, høj mekanisk styrke, flammemodstand, robust overbelastningskapacitet og et lavt niveau af delvis afladning. Disse transformere finder bred anvendelighed i krafttransmissions- og distributionssystemer, især i tunge lastcentre og steder med strenge brandbeskyttelseskrav, hvilket gør dem til et alsidigt og pålideligt valg til forskellige driftsmiljøer.
Lu Gao er en tør type transformator Leverandører, den ikke-indkapslede spole tør type transformer skiller sig ud for sine mangefacetterede kvaliteter, der lægger stor vægt på sikkerhed, pålidelighed, energieffektivitet, brandbeskyttelse og anti-eksplosionsfunktioner, kombineret med den ekstra fordel af simpel vedligeholdelse. Tørtransformatorens effektivitet forbedres yderligere af en omhyggeligt designet spolestruktur og en vakuumimprægneringsbehandlingsproces, der sikrer immunitet mod delvis afladning og forhindrer ethvert fald i isoleringsniveauer gennem hele dens holdbarhed. Strenge kvalifikationsprocesser fra både National Mechanical & Industrial Bureau og National Power Company understreger den tørre type transformators overensstemmelse med nationale standarder.
Denne transformator af tørre type viser sig at være meget tilpasningsdygtig til krævende miljøer karakteriseret ved strenge brandsikringskrav, svingende belastninger, mangel på ventilation, lukkede rum, snavs og fugt. Dens alsidighed strækker sig til forskellige miljøer såsom kraftværksfelter, metrosystemer, metallurgiske faciliteter, hospitaler, højhuse, shippingcentre, overfyldte boligområder og specialiserede miljøer som petrokemiske industrier, atomkraftværker og atomubåde. Specifikt i kraftværksfelter spiller den ikke-indkapslede spoletørre type transformator en afgørende rolle i at opretholde sikkerhed, pålidelighed og energieffektivitet, hvilket gør den til en uundværlig komponent i stationens infrastruktur. Tørtransformatorens robuste design og omfattende funktioner gør den til en ideel løsning til at løse de unikke udfordringer, som en række forskellige driftsscenarier udgør, hvilket bidrager til kraftværkets overordnede effektivitet og sikkerhed.
1.Højden over havets overflade er under 1000m.
2. Højeste lufttemperatur +40ºC
3.Højeste daglige gennemsnitlige lufttemperatur +30ºC
4.Højeste årlige gennemsnitlige lufttemperatur+20v
5. Laveste udendørslufttemperatur-25ºC
6. Installationssted: velegnet til installation i områder fri for brand- eller eksplosionsfare, betydelig forurening, kemisk korrosion eller overdreven vibration, uanset om det er indendørs eller udendørs.
1.Funktion inden for specificerede grænser: +40ºC (højeste lufttemperatur), +30ºC (højeste daglige gennemsnit) og +20ºC (højeste årlige gennemsnit).
2. Velegnet til tør type transformere i højder under 1000m. Overvej ekstremer: -25ºC (laveste udendørstemperatur).
Ventilation:
3. Tilstrækkelig luftstrøm er afgørende for transformatorer af tør type til at sprede varme.
4. Transformere af tør type er modstandsdygtige over for fugt; beskytte mod langvarig udsættelse for høj luftfugtighed.
5. Transformere af tør type skal fungere inden for specificerede belastnings- og spændingsgrænser.
6.Implementer beskyttelsesforanstaltninger mod harmoniske og spændingsudsving.
7.Installer transformatorer af tør type i områder fri for brand-/eksplosionsfarer, forurening, korrosion eller kraftige vibrationer, uanset om det er indendørs eller udendørs.
8. Overhold regelmæssig vedligeholdelsespraksis i henhold til producentens anbefalinger.
9. Transformere af tør type skal fungere inden for deres specificerede overbelastningskapacitet.
10. Oprethold lave støjniveauer i transformere af tør type.
Tekniske data for 10kV SCB(9) Støbt harpiks F Isoleringsklasse Tørtype Power Transformer | ||||||||||||||
Tab (kW) | Isoleringsniveau | Vægt (kg) | Dispositionsmål (mm) | Konturmål med beskyttelseshylster | ||||||||||
Nominel kapacitet | Spændingsgruppe (kV) | Tilslutningsmetode | (120℃) | Strøm uden belastning | (L) | (W) | (H) | (L) | (W) | (H) | ||||
(kVA) | HV | LV | Ingen belastning | Indlæs | % | |||||||||
10 | 0.15 | 0.325 | 4.5 | 130 | 600 | 450 | 490 | 900 | 800 | 850 | ||||
20 | 0.185 | 0.63 | 4 | 170 | 600 | 450 | 560 | 900 | 800 | 850 | ||||
30 | 0.215 | 0.75 | 3.2 | 330 | 620 | 450 | 650 | 1050 | 900 | 1000 | ||||
50 | 0.305 | 1.055 | 2.8 | 380 | 620 | 450 | 750 | 1050 | 900 | 1000 | ||||
63 | 0.37 | 1.28 | 2.7 | 440 | 750 | 500 | 760 | 1050 | 1000 | 1150 | ||||
80 | 0.415 | 1.46 | 2.6 | 510 | 750 | 500 | 760 | 1100 | 1000 | 1150 | ||||
100 | 0.45 | 1.665 | 2.4 | 590 | 750 | 500 | 890 | 1150 | 1100 | 1250 | ||||
125 | 11 | Dyn11 | 0.53 | 1.995 | 2.2 | 650 | 1060 | 600 | 1020 | 1350 | 1050 | 1200 | ||
160 | 10.5 | 0.4 | 0.61 | 2.25 | 2.2 | F/F | 780 | 1060 | 600 | 1060 | 1400 | 1050 | 1250 | |
200 | 10 | Yyn0 | 0.7 | 2.675 | 2 | 930 | 1060 | 710 | 1120 | 1450 | 1100 | 1350 | ||
250 | 6.3 | 0.81 | 2.92 | 2 | 1040 | 1100 | 710 | 1140 | 1500 | 1150 | 1400 | |||
315 | 6 | 0.99 | 3.67 | 1.8 | 1180 | 1150 | 710 | 1195 | 1500 | 1200 | 1450 | |||
400 | 1.1 | 4.22 | 1.8 | 1450 | 1260 | 870 | 1285 | 1600 | 1250 | 1600 | ||||
500 | 1.305 | 5.17 | 1.8 | 1630 | 1290 | 870 | 1355 | 1600 | 1300 | 1650 | ||||
630 | 1.51 | 6.22 | 1.6 | 1900 | 1450 | 870 | 1420 | 1800 | 1300 | 1700 | ||||
630 | 1.46 | 6.31 | 1.6 | 1900 | 1500 | 870 | 1370 | 1850 | 1300 | 1650 | ||||
800 | 1.71 | 7.36 | 1.6 | 2290 | 1550 | 870 | 1570 | 1900 | 1300 | 1800 | ||||
1000 | 1.99 | 8.6 | 1.4 | 2700 | 1600 | 870 | 1665 | 1950 | 1300 | 1950 | ||||
1250 | 2.35 | 10.26 | 1.4 | 3130 | 1680 | 1120 | 1765 | 2050 | 1350 | 2000 | ||||
1600 | 2.755 | 12.42 | 1.4 | 3740 | 1750 | 1120 | 1860 | 2100 | 1400 | 2100 | ||||
2000 | 3.735 | 15.3 | 1.2 | 4150 | 1770 | 1120 | 1865 | 2150 | 1500 | 2100 | ||||
2500 | 4.5 | 18.18 | 1.2 | 4810 | 1870 | 1120 | 1950 | 2200 | 1500 | 2200 | ||||
3150 | 5.78 | 23.7 | 1 | 5800 | 1950 | 1120 | 1900 | 2350 | 1600 | 2250 | ||||
4000 | 6.7 | 28.5 | 1 | 7100 | 2100 | 1120 | 2050 | 2400 | 1600 | 2300 | ||||
(Bemærk): (Højspændingsområde) ±5%; ±2×2,5 %, Frekvens: 50Hz. |
