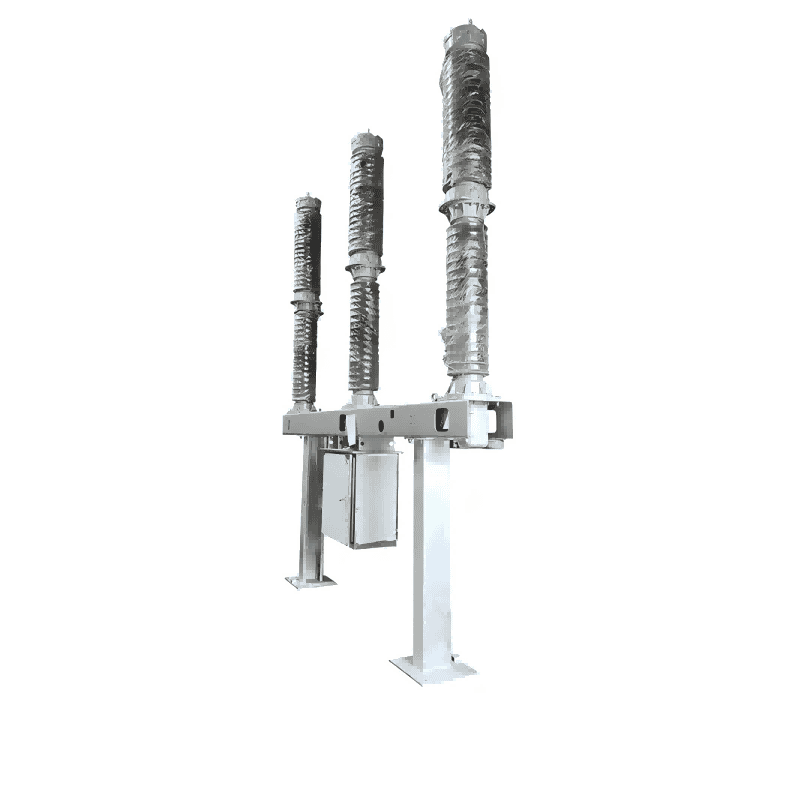

Højspænding Trepolet 220kv 330kv sf6 Gasstrømafbryder

Lugao Power Co.,Ltd. har et specialiseret værksted dedikeret til at producere højspændings trepolet 220kv 330kv sf6 gasstrømafbryder. Dens designteknologi er brancheførende. LW-seriens SF6-afbrydere anvender et enkelt-tryks lysbueslukningskammer og selvforsynet lysbueslukningsteknologi, der anvender svovlhexafluoridgas som både et isolerende og lysbueslukkende medium. Et separat lysbueslukningskammer genererer luftstrøm under åbningsprocessen, køler lysbuen og afbryder strømmen.

Send forespørgsel

Produkt beskrivelse

Produktintroduktion

Højspændings trepolede 220kv 330kv sf6 gasafbrydere er trepolede/enpolede AC 50Hz/60Hz udendørs højspændingsstrømtransmissions- og transformationsudstyr, der bruges til at åbne eller slukke for nominel strøm, fejlstrøm eller omskifterledninger, beskytte, kontrollere og betjene krafttransmissions- og distributionssystemer. De kan udføre åbning, lukning og hurtig automatisk genlukning. Nominelle spændinger spænder fra 45kV til 330kV, og kernesystemet består af en understøttende porcelænsbøsning, lysbueslukningsenhed, hydraulisk/fjederbetjeningsmekanisme og intelligent tæthedskontrol. Det uafhængige lysbueslukningskammer genererer komprimeret luftstrøm under åbningsprocessen for effektivt at afkøle lysbuen og afbryde strømmen. Et fuldt lukket gascirkulationsdesign sikrer pålidelig drift i forskellige miljøer. De har en enkel struktur, nem og hurtig vedligeholdelse, lavt strømforbrug, lavt driftsenergibehov, høj pålidelighed, nem installation og lavt støjniveau.

Specifikation

Type	Udendørs, porcelænsbøsning
Frekvens	50Hz/60Hz
Systemets driftsspænding	132kV
Nominel spænding	145kV/220kV/330kV
Betjeningssekvens	O-0,3s-CO-3min-CO
Antal udløsespoler	2
Antal lukkespoler	1
Antal aux.contacts:	10NO,10NC
Slukkende medium	SF6
Antal pauser pr. fase	1
Den tid, det tager motoren at oplade fjederformen fuldt afladet til fuldt opladet position	<30Sc
Type betjeningsmekanisme	Fjeder opladning
Nominel strømfrekvens modstår spænding (i højde mindre end 1000 m)	325kV
Vurderet lynimpuls modstå spænding (i højde mindre end 1000m)	750kV
Driftsmekanisme	Enkelt pol, tre polet
Krybealder Afstand	31 mm/kV
Nominel afbrydelsesstrøm	31,5 kA/3 sek
Vurderet normal strøm	3150A
Nominel kortslutning, der laver strøm	80kA top
