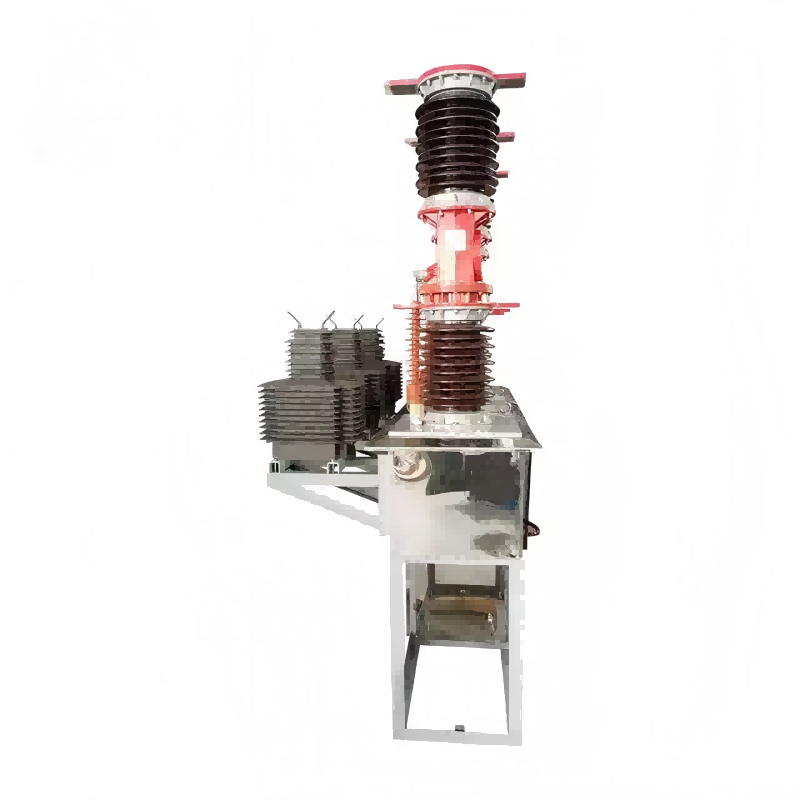

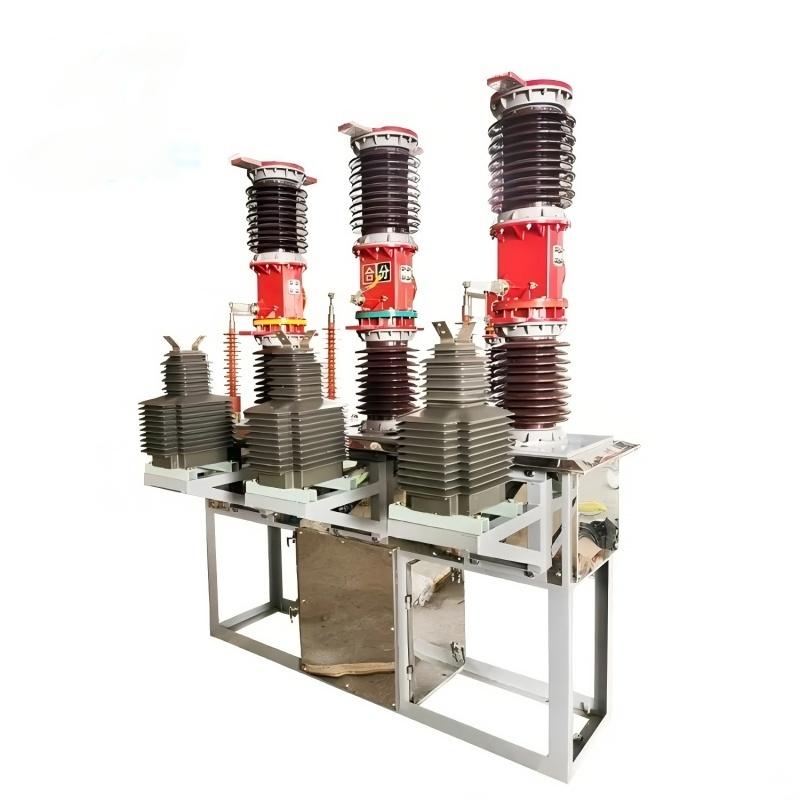

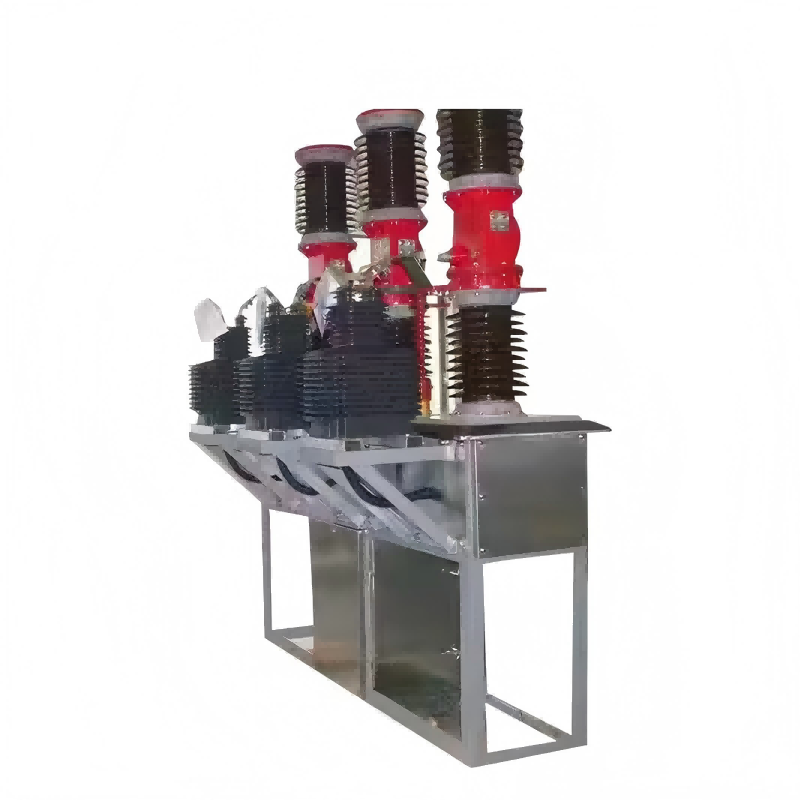

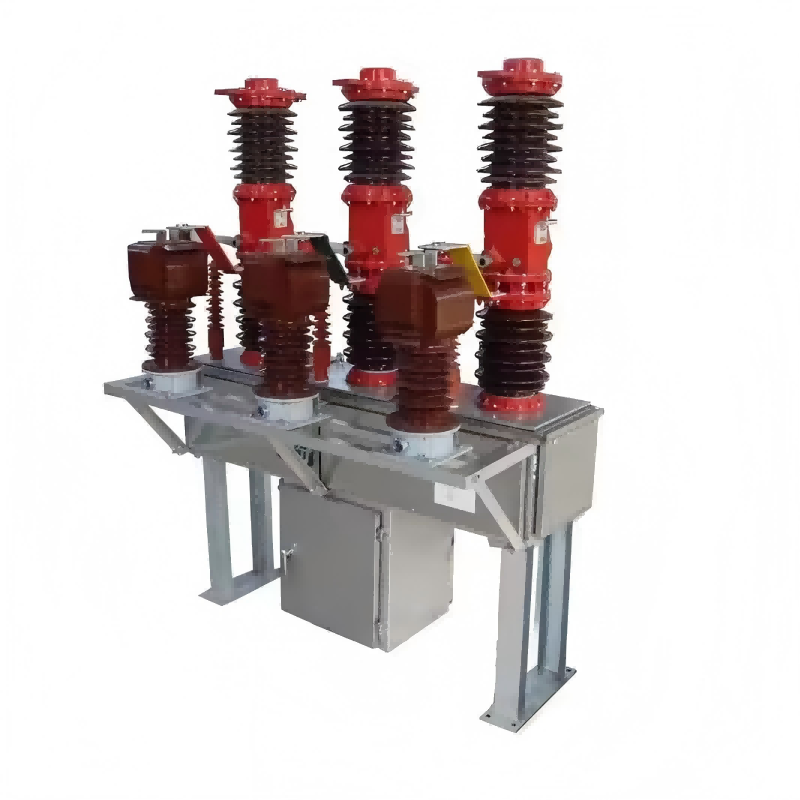

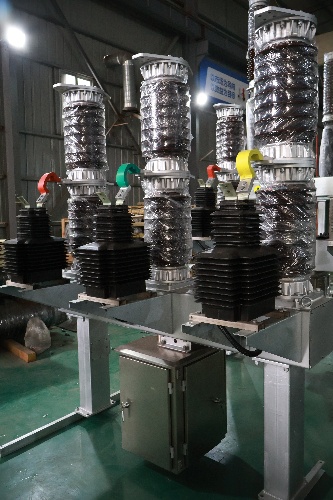

Tre -fase højspænding 35 kV 40,5 kV vakuumafbryder med transformer

Lugaos uafhængigt udviklede og producerede trefasede højspænding 35 kV 40,5 kV vakuumafbrydere med transformer er velegnet til mellembyens strømdistributionsnetværk, hvilket sikrer sikker drift af elnettet og leverer kortslutningsbeskyttelse. Det har god tætningsydelse og er let at installere og vedligeholde. Det er blevet rost af kunder i indlandet og i udlandet.

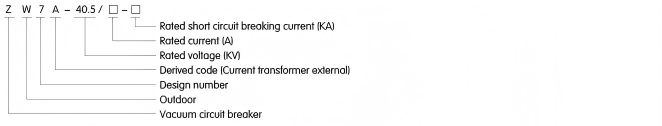

Model:ZW7-40.5

Send forespørgsel

Produkt beskrivelse

Produktintroduktion

ZW7-40.5-serien udendørs højspændingsvakuumafbrydere er designet til brug i trefasede kraftsystemer, der opererer ved 50 Hz og en nominel spænding på 40,5 kV. De bruges til at afbryde og forbinde belastningsstrøm, overbelastningsstrøm og kortslutningsstrøm.

Specifikation

Ingen.	Beskrivelse			enhed	data
1	Bedømt spænding			Kv	40.5
2	Bedømt isoleringsniveau	1 min strømfrekvens modstå spænding	Tør test	Kv	95
		1 min strømfrekvens modstå spænding	Våd test		80
		Lyn Impuls modstår spænding (peak)			185
3	Bedømt strøm			A	1250 ； 1600 ； 2500
4	Bedømt kortslutningsbrud			De	20 ； 25 ； 31.5
5	Bedømt driftssekvens				O-0.3S-CO- 180S-CO
6	Bedømt kortslutningsbrud i den nuværende cyklus			bout	12
7	Bedømt kortslutningsafslutningsstrøm (spidsværdi)			De	50; 63; 80
8	Bedømt top modstrømsstrøm			De	50; 63; 80
9	Bedømt kortslutning modstå strøm			De	20; 25; 31.5
10	Bedømt kortslutningsvarighed			S	4
11	Kontakt åbningsafstand			Mm	22 ± 2
12	Kontakt åbningsafstand			Mm	4 ± 1
13	Gennemsnitlig turhastighed			M/s	1,5 ± 0,2
14	Gennemsnitlig lukningshastighed			M/s	0,7 ± 0,2
15	Kontakt lukning afvisningstid			MS	≤2
16	Tre-fase hovedafbryder (sub) skifte synkroniseringstidsforskel			MS	≤2
17	Lukningstid			MS	≤150
18	Triptid			MS	≤60
19	Mekanisk levetid			bout	10000
20	Bedømt driftsspænding - spænding af hjælpekredsløbet			V	DC110 / 220 AC110 / 220
21	DC -modstand for hvert fasekredsløb (ekskl. Transformatoren)			baby	≤100
22	Vægt			Kg	800
