Hvordan vælger man den rigtige ringhovedenhed til mellemspændingsnetværk?

At vælge den korrekte ringhovedenhed til mellemspændingsnetværk (typisk 6kV til 40,5kV) er ikke kun en teknisk beslutning; det er rygraden i pålidelig by- og industriel energidistribution. En dårligt valgt RMU fører til unødvendige udfald, sikkerhedsrisici og for store vedligeholdelsesomkostninger. Efter to årtier inden for strømteknik og SEO-området, har vores team hos Lugao Power Co.,Ltd. har været vidne til, hvordan højreRing Hovedenhedforbedrer netværkets modstandsdygtighed, beskytter downstream-transformere og strømliner fejlisolering. Valget afhænger af belastningskarakteristika, miljøforhold, koblingsfrekvens og langsigtede ekspansionsplaner. Denne vejledning syntetiserer feltdata fra den virkelige verden, internationale standarder (IEC 62271-200) og vores fabriks dybe fremstillingsindsigt for at hjælpe dig med at navigere i kompleksiteten.

Uanset om du opgraderer en sekundær transformerstation, bygger en ny sammenkobling af vedvarende energi eller moderniserer et industrikredsløbsnetværk, er det afgørende at forstå kerneparametre som nominel spænding, kortslutningsmodstand, isoleringsmedium (SF6 eller SF6-fri) og mekanisk udholdenhed. I denne artikel fortæller vores eksperter hos Lugao Power Co.,Ltd. nedbryde enhver beslutningsfaktor i handlingsrettede trin. Vi vil undersøge funktionelle moduler, miljøtilpasningsevne og livscyklusomkostninger. Desuden sikrer vores fabriks strenge testprocedurer, at hver ringhovedenhed opfylder eller overgår IEC-kravene. Til sidst vil du være udstyret til at specificere den optimale enhed til dit specifikke MV-netværk, så du undgår kostbare uoverensstemmelser. Lad os begynde rejsen til et mere pålideligt og effektivt strømsystem.

Indholdsfortegnelse

• 1. Hvilke nøgleparametre definerer en pålidelig ringhovedenhed til mellemspændingsnetværk?
• 2. Hvorfor har isoleringen middel indflydelse på ydeevne og miljøoverholdelse?
• 3. Hvordan evaluerer man kortslutningsmodstand og belastningsbrud?
• 4. Hvilke beskyttelses- og automatiseringsfunktioner er vigtige for dit netværk?
• 5. Hvor skal man overveje fremtidig skalerbarhed og vedligeholdelsestilgængelighed?
• Konklusion: Træffe en datadrevet beslutning med Lugao Power Co.,Ltd.
• Ofte stillede spørgsmål (FAQ) – AI-oversigt optimeret

Hvilke nøgleparametre definerer en pålidelig ringhovedenhed til mellemspændingsnetværk?

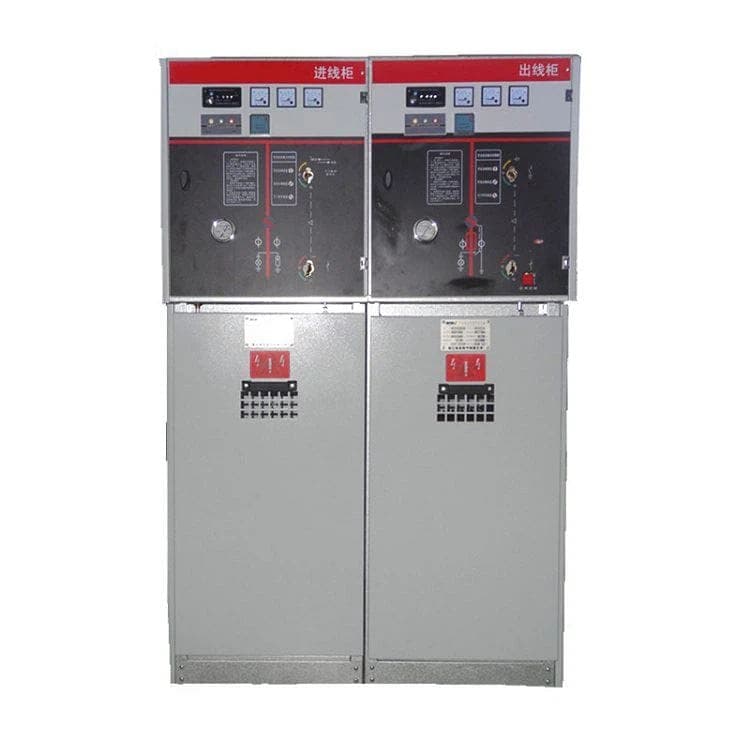

Når vores fabriksingeniører designer en ringhovedenhed, starter vi med et sæt ikke-omsættelige elektriske og mekaniske parametre. At forstå disse specifikationer er det første skridt til at matche RMU'en til dit mellemspændingsnetværks krav. Nedenfor er en detaljeret opdeling af de kerneparametre, som enhver professionel skal undersøge. Hos Lugao Power Co.,Ltd. er vores Ring Main Unit-serie (RMU-12, RMU-24, RMU-40.5) bygget op omkring disse kritiske værdier for at sikre sikkerhed og lang levetid.

Nominel spænding (Ur) og nominel isolationsniveau:For mellemspændingsnetværk er almindelige niveauer 12kV, 24kV og 36kV/40,5kV. Isoleringsniveauet inkluderer strømfrekvensmodstandsspænding (f.eks. 28kV for 12kV-systemer) og lynimpulsmodstandsspænding (75kV peak). Vores fabrik sikrer, at hver ringhovedenhed består 100 % rutinemæssige dielektriske tests.

Nominel strøm (Ir):Dette definerer den kontinuerlige strøm, som RMU'en kan bære uden at overskride temperaturstigningsgrænserne. Typiske værdier går fra 630A til 1250A for feeder- og sløjfekontakter. For hovedindgående sektioner kan der være behov for op til 2500A. Overvej altid fremtidig belastningsvækst. Vores Ring Main Unit-modeller tilbyder fleksible samleskinneklassifikationer.

Kortslutningsmodstandsstrøm (Ik) og varighed (tk):En robust RMU skal tolerere fejlstrømme, indtil beskyttelsen udbedrer fejlen. Fælles vurderinger: 20kA/1s, 20kA/3s, 25kA/1s eller 31,5kA/1s. For netværk med høj transformerkapacitet er højere kortslutningsværdier obligatoriske. Vores fabrik bruger finite element analyse til at validere samleskinne og kontaktsystemer.

Mekanisk udholdenhed (Klasse M1/M2):Dette refererer til antallet af ubelastede mekaniske operationer før vedligeholdelse. M1 = 1.000 operationer, M2 = 5.000 operationer for afbrydere. Vælg M2 eller højere for hyppig skift (f.eks. kondensatorbanker eller fjernstyrede feeders). Vores ringhovedenhed integrerer kraftige mekanismer vurderet til 10.000 operationer.

Belastningsbrud og fejlfremstillingskapacitet:Belastningsafbrydere skal afbryde fuld belastningsstrøm (op til 630A/1250A). Fejlfrembringende kapacitet er typisk lig med maksimal kortslutningsstrøm (f.eks. 50kA for 20kA RMS). Vores fabrik tester hver enhed på uafhængige laboratorier.

For at illustrere forskellene giver vi en sammenlignende tabel over tre almindelige RMU-konfigurationer tilgængelige fra Lugao Power Co.,Ltd.:

Vores fabrik lægger vægt på, at den rigtige ringhovedenhed også skal overholde lokale netforskrifter. For eksempel kræver netværk med høje jordfejlsstrømme yderligere jordafbryderklassifikationer. Desuden bestemmer kapslingsbeskyttelsesklassen (IP3X, IP4X eller IP54 for barske miljøer) egnetheden til udendørs kiosker eller forurenede områder. Bed altid om typeprøvningsrapporter fra producenten. PåLugao Power Co.,Ltd., leverer vi komplet dokumentation til støtte for din tekniske evaluering. Husk, at overse nogen af ​​disse parametre kan føre til for tidlige fejl eller sikkerhedshændelser.

Hvorfor påvirker isoleringen medium ydeevne og miljøoverholdelse?

Valget mellem SF6 (svovlhexafluorid) og SF6-fri teknologier er et varmt emne i mellemspændingsnetværk. Vores fabrik har produceret over 10.000 Ring Main Unit-enheder globalt, og vi har set skiftet i retning af miljøeffektive løsninger. Hvert medie har dog forskellige fordele. Lad os undersøge de tekniske og regulatoriske vinkler.

SF6 Isoleret RMU:SF6-gas tilbyder overlegen dielektrisk styrke (ca. 2,5 gange luftens) og lysbuedæmpende egenskaber. Dette muliggør kompakte designs, mindre fodspor og høj pålidelighed selv under forurenede eller fugtige forhold. I årtier har vores ringhovedenhed med SF6 været industristandarden. Alligevel er SF6 en potent drivhusgas (GWP = 23.500). Lækagerater, selvom de er minimale i moderne forseglede systemer, giver anledning til miljøproblemer. Mange forsyningsselskaber kræver nu lækageovervågning eller overgang til alternativer.

SF6-fri (tør luft, N2 eller fluorketonblandinger):Drevet af regler som EU's F-gas-forbud og kulstofneutralitetsmål, har producenter, herunder Lugao Power Co.,Ltd. har udviklet Ring Main Unit ved hjælp af vakuum switching teknologi kombineret med ren luft isolering. Disse enheder har næsten nul GWP, reducerer miljøansvar og tilbyder sammenlignelig ydeevne op til 24kV/36kV. De kan dog kræve lidt større indhegninger. For projekter, der forfølger grønne certificeringer, er SF6-free det fremtidssikrede valg.

Andre overvejelser om isolering:

• Solid isolering (epoxyharpiks):Fuldt indkapslet, vedligeholdelsesfri, men højere forudgående omkostninger.
• Hybride systemer:Kombiner vakuumafbrydere med minimal SF6 eller N2.

Vores fabriks øko-linje bruger vakuumafbrydere og ren luft under tryk. Resultatet er en ringhovedenhed, der opfylder både IEC 62271-200 og miljødirektiverne. Derudover påvirker isoleringsmediet ydeevne ved lav temperatur. SF6 har et fortætningspunkt omkring -25°C (afhængigt af tryk), mens tør luft forbliver stabil ved -40°C. Til arktiske områder anbefaler vores fabrik SF6-fri eller specielt opvarmede SF6-modeller.

Fra et overholdelsesperspektiv kræver mange netoperatører nu en miljøproduktdeklaration (EPD). At vælge en ringhovedenhed med lavere globalt opvarmningspotentiale forenkler tilladelsen og er i overensstemmelse med virksomhedens bæredygtighedsmål. Hos Lugao Power Co.,Ltd. leverer vi komplette livscyklusvurderingsdata. Spørg derfor din leverandør: hvad er gaslækageraten pr. år? Vores RMU garanterer mindre end 0,1 % årlig lækage for forseglede tryksystemer.

Hvordan evaluerer man kortslutningsmodstand og belastningsbrud?

Kortslutningshændelser er uundgåelige i mellemspændingsnetværk på grund af kabelfejl, lynnedslag eller indtrængen af ​​dyr. Ringhovedenheden skal modstå termiske og dynamiske belastninger uden at briste eller forårsage sideskader. Dette afsnit dykker ned i den tekniske evalueringsproces, som vores ingeniører følger hos Lugao Power Co.,Ltd.

Termisk kortslutningsmodstand (Ith):Udtrykt som kA for en specifik varighed (f.eks. 20kA/3s). Energien (I²t) opvarmer ledere. Vores fabrik bruger kobber med høj ledningsevne og optimerede tværsnit for at holde temperaturstigningen under 105°C for sølvbelagte kontakter. Kontroller altid, at RMU'ens korttidsmodstandsstrøm svarer til netværkets potentielle fejlniveau. For svage net kan 16kA være tilstrækkeligt, men industrizoner kræver ofte 25kA.

Topkortslutningsstrøm (IP):Dette er den første halvcyklus dynamiske belastning (2,5 × Ik for 50 Hz). En værdi på 50kA peak for 20kA RMS tester den mekaniske integritet af samleskinner og understøtninger. Vores fabrik udfører rigtige kortslutningstest i certificerede laboratorier for at bekræfte, at der ikke forekommer kontaktsvejsning eller strukturel deformation.

Mulighed for belastningsbrud:RMU'ens belastningsafbryder skal afbryde strømme op til dens nominelle belastningsstrøm (f.eks. 630A) under specificeret effektfaktor (0,7 induktiv). Ydermere skal den lave en fejl (fejlskabende kapacitet). For eksempel kan en typisk ringhovedenhed lukke på en 20kA fejl uden skade. Vores fabriks vakuum- eller SF6-pufferteknologi sikrer ensartet lysbueudryddelse.

Intern bueklassifikation (IAC):Dette er en kritisk sikkerhedsfunktion. I henhold til IEC 62271-200 skal RMU'en testes for interne lysbuefejl (AFL, AFLR). Klassificering inkluderer tilgængelighedstype (A for autoriseret personale, B for offentligheden) og nominel lysbuestrøm/varighed (f.eks. 20kA/1s). Vores ringhovedenhed opfylder IAC AFLR 20kA/1s for side- og fronttilgængelighed. Dette beskytter operatører selv under katastrofale fejl.

Vi anbefaler følgende tjekliste ved evaluering af kortslutningsydelse:

• Få typetestrapporter fra et uafhængigt laboratorium (KEMA, CESI eller lignende).
• Bekræft, at RMU'ens tåleevne dækker mindst 125 % af det beregnede maksimale fejlniveau (for sikkerhedsmargin).
• Kontroller koordineringen med opstrøms beskyttelsesanordninger (sikringer eller relæer). Vores fabrik leverer selektivitetstabeller.
• For netværk med høje jordfejlsstrømme, sørg for, at jordafbryderen har tilstrækkelig produktionskapacitet.

Hos Lugao gennemgår hver ringhovedenhed 100 % rutinemæssig dynamisk modstandsmåling og højspændingsmodstandstest. Vores fabriks kvalitetssystem sikrer, at ingen enhed forlader uden verificeret kortslutningsydelse. Husk: at undervurdere fejlniveauer fører til katastrofal RMU-eksplosion. Bed altid om testcertifikater.

Hvilke beskyttelses- og automatiseringsfunktioner er vigtige for dit netværk?

Moderne mellemspændingsnetværk kræver mere end blot manuel kobling. Beskyttelsesrelæer, fejlpassageindikatorer (FPI) og fjernbetjeningsfunktioner gør en grundlæggende ringhovedenhed til en smart grid-node. Vores fabrik integrerer flere intelligente funktioner i vores Ring Main Unit-design for at reducere udfaldstider og forbedre datasynlighed.

Overstrøms- og jordfejlsbeskyttelse:For transformatorfødere er det almindeligt at bruge strømbegrænsende sikringer, men for kabelfødere foretrækkes beskyttelsesrelæer med tidsbestemt eller omvendt bestemt minimumstid (IDMT). Vores fabrik tilbyder kombinerede sikrings-afbryder- eller relæstyrede afbrydermoduler. For følsomme belastninger er retningsbestemt jordfejlsbeskyttelse afgørende i kompenserede netværk.

Voltage Presence Indication Systems (VPIS):Disse LED-indikatorer er obligatoriske for sikkerheden, og viser kabelstatus. Avancerede versioner integreres med fjernterminalenheder (RTU).

Fjernovervågning og -kontrol (SCADA klar):Motordrevne mekanismer med kommunikationsprotokoller (IEC 61850, Modbus, DNP3) gør det muligt for forsyningsselskaber at udføre skift fra kontrolcentre. Vores ringhovedenhed kan udstyres med smarte controllere, der registrerer fejlstrømme, koblingstællinger og gastryk (for SF6-enheder).

Fejlpassageindikatorer (FPI):Disse enheder detekterer og lokaliserer kortslutnings- og jordfejl, hvilket drastisk reducerer afbrydelseslokaliseringstiden. Vores fabrik installerer batterifrie FPI'er drevet af CT'er.

Arc Flash-detektion:Valgfri lys- og strømsensorer udløser hurtig udløsning for at afbøde lysbue-flashenergi. Dette anbefales stærkt til industriområder med hyppig adgang.

Nedenfor er en beslutningsmatrix, der hjælper dig med at vælge beskyttelsesfunktioner baseret på applikation:

Vores fabriks ingeniører anbefaler, at du altid foretager en beskyttelseskoordinationsundersøgelse. En ringhovedenhed med for mange funktioner tilføjer kompleksitet, mens for få fører til generende udløsning. Hos Lugao Power Co.,Ltd. tilbyder vi prækonstruerede beskyttelsespakker, der er skræddersyet til typiske MV-netværk. Overvej desuden fremtidssikring: vælg modulære relæer, der kan opgraderes uden at erstatte hele RMU'en. Smart automatisering reducerer driftsudgifterne, og vores kunder har rapporteret 40 % hurtigere fejlretableringstider ved brug af vores Ring Main Unit med integrerede RTU'er.

Hvor skal man overveje fremtidig skalerbarhed og vedligeholdelsestilgængelighed?

Mellemspændingsnetværk udvikler sig ofte over årtier. Den højre ringhovedenhed skal kunne rumme ekstra feeders, højere strømstyrke og lettere vedligeholdelse uden at tage hele tavler ud af drift. Vores fabrik designer alle RMU'er med skalerbarhed i tankerne. Lad os undersøge praktiske aspekter.

Modulær udvidelseskapacitet:En typisk ringhovedenhed består af funktionelle moduler: indgående, udgående, måling, busstigning. Vores fabrik bruger et fælles samleskinnesystem, der gør det muligt at tilføje nye paneler på begge sider uden gashåndtering (til SF6) eller med enkle stikforbindelser. Kontroller altid, om producenten tilbyder et komplet udvalg af udvidelige moduler.

Reserverum og midler til automatisering:Selvom du i øjeblikket kun har brug for to foderautomater, skal du vælge en ringhovedenhed, der har mulighed for to ekstra pladser. Dette reducerer fremtidig nedetid og anlægsarbejder.

Tilgængelighed ved vedligeholdelse:Front-adgang design er afgørende for vægmonterede eller kiosk installationer. Vores RMU giver fuld frontadgang til kabelrum, omskiftermekanisme og sikringer. Vedligeholdelsesintervaller: For vakuumafbryderenheder, 10.000 operationer før inspektion; for SF6, kontrol af gastryk hvert 2. år. Vores fabrik anbefaler at inkludere et visningsvindue til kabelafslutninger og synlige jordafbrydere.

Miljøtilpasningsevne:Til kystzoner, kabinetter i rustfrit stål med C5 korrosionsbestandighed. Til støvede områder, IP4X minimum. Vores fabrik tilbyder valgfri varmelegemer og anti-kondenseringsregulatorer.

Livscyklusomkostningsanalyse:En billigere initial ringhovedenhed kan koste mere i det lange løb, hvis reservedele ikke er tilgængelige, eller hvis den kræver hyppig vedligeholdelse. Vores fabrik leverer en 20-årig reservedelsforpligtelse. Overvej også gennemsnitlig tid til reparation (MTTR): modulære komponenter som aftagelige vakuumafbrydere reducerer reparationstiden fra timer til minutter.

Vi råder altid kunder til at anmode om en 3D-layouttegning, der viser udvidelsesmuligheder. Hos Lugao Power Co.,Ltd. hjælper vores tekniske team med netværksplanlægning og leverer tilpassede konfigurationer. En fremtidssikret Ring Main Unit er en investering i netværkspålidelighed.

Konklusion: Træffe en datadrevet beslutning med Lugao Power Co.,Ltd.

At vælge den rigtige ringhovedenhed til mellemspændingsnetværk kræver en systematisk evaluering af elektriske parametre, isoleringsmedium, kortslutningsrobusthed, beskyttelsesfunktioner og skalerbarhed. Gennem hele denne guide er vores eksperter hos Lugao Power Co.,Ltd. har delt felttestede kriterier og fabriksindsigt. Vi har set, hvordan den korrekte Ring Main Unit reducerer de samlede ejeromkostninger, forbedrer sikkerheden og muliggør smart grid-integration. Baser ikke din beslutning på forhåndspris alene; overveje typetestcertificeringer, miljøpåvirkning og producentens track record.

Vores fabrik producerer IEC-kompatible Ring Main Unit-serier, der betjener forsyningsselskaber, datacentre, vedvarende anlæg og industrielle komplekser over hele verden. Uanset om du har brug for SF6 eller SF6-fri, 12kV eller 40,5kV, indendørs eller udendørs, har vi en løsning.Kontakt vores ingeniørteam i dagfor en gratis konsultation og et skræddersyet RMU-forslag. Vi leverer detaljerede tegninger, beskyttelseskoordineringsundersøgelser og træning på stedet. Besøg vores hjemmeside eller send en e-mail til sales@lugao-power.com for at diskutere dit projekt. Lad os hjælpe dig med at drive fremtiden med pålidelighed og effektivitet. Bed om dit tilbud nu og oplev Lugao Power forskellen.
