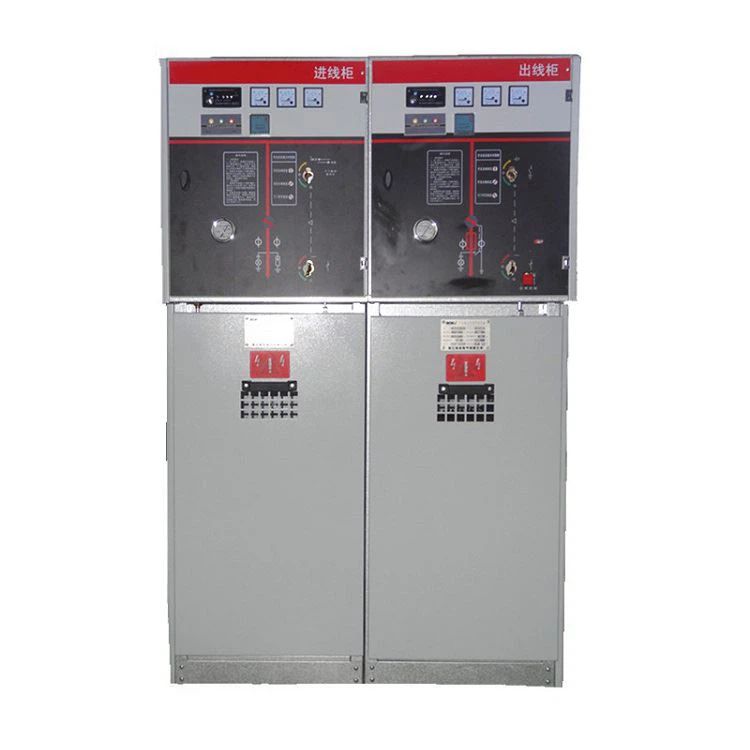

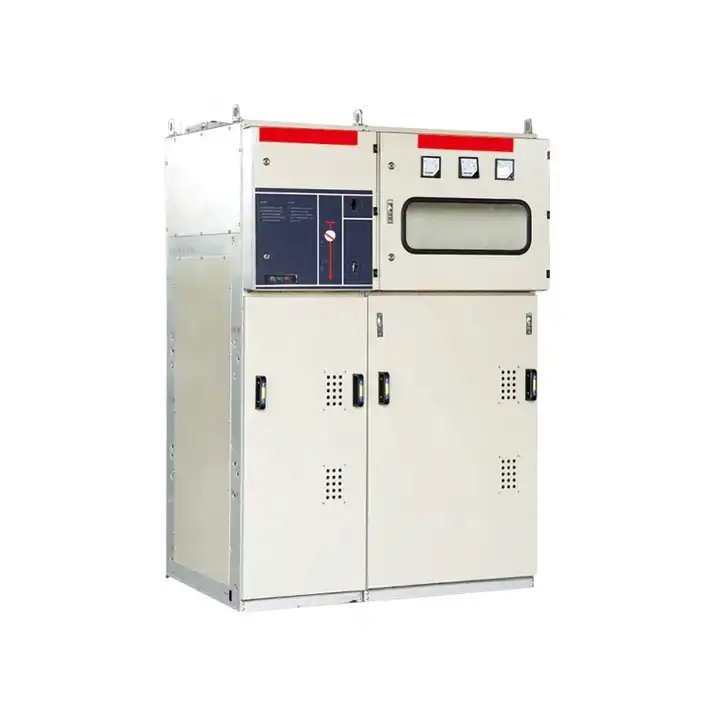

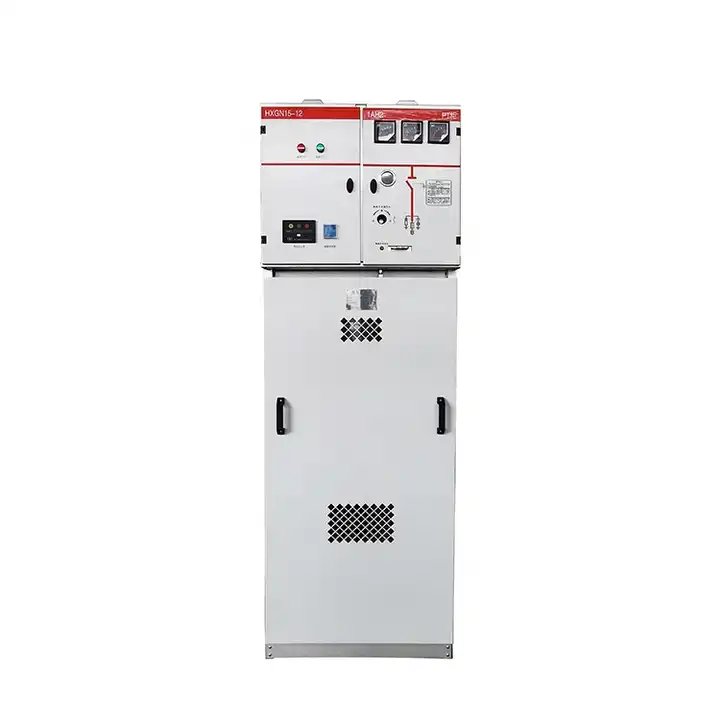

12 kV fast AC Metal lukket switchgear reman fremstillet af Lugao. Specifikt designet til sekundære distributionsapplikationer. Denne luftisolerede switchgear repræsenterer en balance mellem økonomiske overvejelser og avanceret funktionalitet, der inkorporerer en SF6 gasbelastningskontakt i sammenhæng med enten en vakuumkredsløb (VCB) eller gaskredsløb (GCB) med en fokus på omkostninger til en vakuumafbryder (VCB) eller gas kredsløb (GCB) med et fokus på en fokus på omkostninger og versiverhed, den VASSILIDILE, The Gas, The Gas Circuit (GCB) HXGN-12-type switchgear står som en pålidelig løsning til forskellige behov inden for sekundære distributionssystemer.
Lugao, en førende leverandør af højspændingskontakt, præsenterer HXGN 口 -12 Miljøgasisoleret RMU, et omfattende distributionsudstyr designet til 12 kV, trefaset, AC 50Hz, enkelt busbar og enkelt busbar-sektionaliserede systemer. Dette produkt kan prale af en simpel konstruktion, fleksibel drift, pålidelig sammenkobling og let installation, der leverer tilfredsstillende tekniske løsninger til forskellige applikationer og brugere. Udnyttelse af sensingteknologi og informationsintegration kombineret med avanceret teknisk ydeevne tilbyder RMU enkle og fleksible konfigurationsmuligheder for at imødekomme de udviklende markedskrav og tilpasse sig til krav til net.
Denne miljøgasisolerede RMU er skræddersyet til industrielle og civile kabelringnetværk og distributionsnetværksterminalprojekter og udmærker sig i accept og distribution af elektrisk energi. Dens alsidighed skinner i byområder, små sekundære understationer, skiftestationer, kabelgrenbokse, kassestationer, industrielle og minedriftsvirksomheder, indkøbscentre, lufthavne, metroer, vindkraftproduktionsfaciliteter, hospitaler, stadioner, jernbaner, tunneler og forskellige andre steder. HXGN 口 -12 miljøgasisoleret RMU står som en pålidelig og tilpasningsdygtig løsning til en lang række anvendelser i det stadigt skiftende landskab af elektrisk distribution.
Omgivende lufttemperatur:
Maksimal lufttemperatur: +40 ℃,
Minimum lufttemperatur: -15 ℃;
Højde: ≤ 1000m;
HXGN-12 Type switchgearHumidity:
Daglig gennemsnitlig værdi af relativ fugtighed: ≤95%
Månedlig gennemsnitlig værdi af relativ fugtighed: ≤90%
Den omgivende luft er ikke signifikant forurenet af støv, røg, ætsende og/eller brandfarlige gasser, dampe eller salt.
HXGN 口 -12 Miljøgasisoleret RMU opfylder ikke kun relevante nationale standarder, strømindustristandarder og internationale benchmarks, men overstiger dem også. Dens nøglekomponenter, herunder switch og vigtigste elektriske komponenter, er integreret i et modul med ledende dele lukket i fast isoleringsemballage. Brugen af afskærmede kabelforbindelser forbedrer sikkerheden, mens den funktionelle enheds busbjælker har afskærmet busisolering, hvilket sikrer en sikker operation.
Driftsmekanismen ved anvendelse af en fjedermekanisme kan prale af et mekanisk liv, der overstiger 10.000 cyklusser. Bemærkelsesværdigt giver enheden mulighed for fjernovervågning og realtidsudstyrsstatussporing, hvilket muliggør uovervåget drift. Denne overlegne ydelsesstyrkefordelingsenhed giver en omkostningseffektiv strømforsyningsenhed, der tilbyder indstillinger såsom en vakuumafbryderenhed (630A, 20-25KA) og en vakuumbelastningsafbryderenhed (630A, 20-25KA). HXGN 口 -12 står som en avanceret løsning, der kombinerer sikkerhed, effektivitet og avanceret teknologi inden for strømfordelingen.
Ingen | Punkt | Enhed | Parameter | ||
1 | Bedømt spænding | kv | 12 | 24 | 36 |
2 | Bedømt frekvens | Hz | 50/60 | ||
3 | Bedømt strøm | A | 630/800 | 1630 | |
4 | 1 min. Strømfrekvens modstå spænding (våd/tør) | kv | 38/48 | 50/60 | 70/80 |
5 | Lyn impuls modstår spænding | kv | 75 | 125/150 | 195 |
6 | Bedømt kortslutningsstrøm (Peak) | kv | 80 | 63 | 50/40 |
7 | Bedømt aktiv belastning og tæt kredsløbsstrøm | de | 63 | 50 | 50/40 |
8 | Bedømt overførselsstrøm | A | 1700 | 1200 | 800 |
9 | Bedømt kortslutning Making Current (Peak) | de | 80 | 63 | 50/40 |
10 | Bedømt kabel (linje) Opladning af brudstrøm | A | 50 og 10 | ||
11 | Kabelafgiftsstrøm i jordingsfejl | A | 20 | 20 | 50 |
12 | Bedømt modstandsstrøm (Peak) | de | 80 | 63 | 50/40 |
13 | Kort tid modstå strøm (2s) | de | 31.5 | 25 | 16 |
14 | Mekanisme Livet | Gange | 5000 | 2000 | 2000 |
