Hvilke faktorer bør ingeniører overveje, når de vælger en ringhovedenhed?

At vælge den rigtige ringhovedenhed er en kritisk beslutning, der påvirker pålideligheden, sikkerheden og driftseffektiviteten af ​​mellemspændingsdistributionsnetværk. For ingeniører går valget ud over grundlæggende specifikationer - det involverer evaluering af kortslutningsmodstandsevne, isoleringsteknologi, miljøforhold og langsigtede vedligeholdelsesstrategier. En dårligt valgtRing Hovedenhedkan føre til uplanlagte udfald, øgede lysbueudbrudsrisici og højere samlede ejeromkostninger. Derfor bliver forståelsen af ​​samspillet mellem belastningsafbrydere, fejlafbrydelsesmekanismer og kapslingsklassifikationer afgørende for ethvert robust kraftsystemdesign.

Hos Lugao Power Co.,Ltd. har vi brugt årtier på at forfine vores tilgang til RMU-teknik. I denne artikel nedbryder vi de tekniske faktorer, der skal drive din udvælgelsesproces. Fra dielektriske egenskaber til fremtidig skalerbarhed leverer vi en tjekliste, der stemmer overens med både IEC- og IEEE-standarder. Uanset om du designer et sekundært distributionsnetværk til en vindmøllepark, et datacenter eller et industrianlæg, vil disse indsigter hjælpe dig med at træffe en sikker, datadrevet beslutning. Vores fabrik producerer mere end 10.000 enheder årligt, og vi har erfaret, at succesfulde projekter altid starter med at stille de rigtige spørgsmål om Ring Hovedenheden.

Indholdsfortegnelse

1. Hvad er de vigtigste elektriske parametre, der definerer en ringhovedenheds ydeevne?

Når ingeniører specificerer en ringhovedenhed, danner de primære elektriske parametre rygraden i enhver designberegning. Disse parametre bestemmer, om RMU'en kan håndtere normale belastningsstrømme, transiente overspændinger og kortslutningsforhold uden at kompromittere netværket. Hos Lugao Power Co.,Ltd. insisterer vores fabrik på at verificere hver parameter gennem typetest, og vi anbefaler, at ingeniører anmoder om tredjeparts testrapporter. Nedenfor er de kritiske elektriske parametre, du skal analysere.

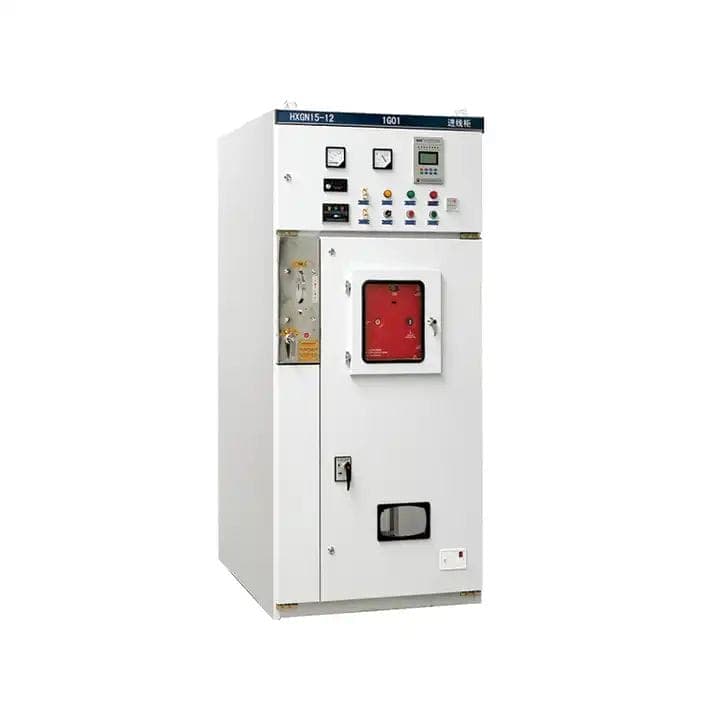

• Nominel spænding (Ur):Typisk 12kV, 24kV eller 36kV til sekundær distribution. RMU'en skal modstå kontinuerlig driftsspænding plus midlertidige overspændinger (f.eks. 1,2x Ur i 8 timer). Vores fabriks Ring Main Unit-modeller dækker 12kV til 40,5kV, med en 1,5 gange lynimpuls modstår spænding på 95kV for 24kV versioner.
• Nominel strøm (Ir):Almindelige værdier er 630A eller 1250A for feeder- og sløjfeapplikationer. Men overvej: forventes RMU at håndtere fremtidig belastningsvækst? Vi råder ofte ingeniører til at vælge en 1250A hovedskinne, selvom startbelastningen er 400A, fordi vores fabriksdata viser, at 70 % af transformerstationerne udvides inden for fem år.
• Korttidsmodstandsstrøm (Ik):Normalt 20kA/1s, 25kA/3s eller 31,5kA/1s. Dette er evnen til at tolerere kortslutningsstrøm uden mekanisk eller termisk skade. For industrielle net med høje fejlniveauer anbefaler vi minimum 25kA/3s. Vores Lugao Power Co.,Ltd. Ring Main Unit opnår 31,5kA/3s på alle samleskinneforbindelser.
• Spidsmodstandsstrøm (IP):2,5 gange Ik (f.eks. 50kA for 20kA RMU). Denne elektrodynamiske modstand sikrer, at ledere ikke afviser eller deformeres under den første spidsbelastning af en fejl.
• Nominel kortslutningskapacitet:For belastningsafbrydere er dette evnen til at lukke på en fejl. Vores fabriks enheder er klassificeret til 63kA spidsstrøm, hvilket sikrer robust lukning under worst-case scenarier.
• Intern bueklassifikation (IAC):IEC 62271-200 definerer IAC-klassificeringer såsom AFL/AFLR 12kV 20kA/1s. Vi råder altid ingeniører til at angive IAC med tilgængelighed (f.eks. AFL for begrænset adgang). Lugao Power Co.,Ltd. leverer IAC A FL 31,5kA/1s på alle Ring Main Unit-kabinetter.

Ud over disse, overvej strømfrekvensen modstå spænding (tør og våd) og partielle afladningsniveauer. For en 24kV RMU skal 1 minuts strømfrekvensmodstand være 50kV. Startspænding for delvis afladning skal være over 1,1 Ur. Vores fabrik bruger automatiseret PD-test for hver ringhovedenhed før forsendelse. Følgende tabel opsummerer vores standardparametre for LGU-RMU-serien, som ingeniører kan bruge som benchmark.

Endelig skal ingeniører verificere den nominelle kortslutningsbrudkapacitet for alle integrerede afbrydere. Vores erfaring er, at en almindelig forglemmelse ignorerer karakteristikaene for transient recovery voltage (TRV). Vores fabrik sikrer, at hver ringhovedenhed med vakuumafbryder opfylder TRV klasse C2 eller E2. Husk: elektriske parametre er ikke uafhængige; f.eks. reducerer højere Ir ofte kortslutningsmodstand på grund af termiske begrænsninger. Krydstjek altid ved at bruge producentens nedsættelseskurver.Lugao Power Co.,Ltd.leverer gratis simuleringsrapporter efter anmodning.

2. Hvordan påvirker isoleringsmediet (SF6 vs. tør luft vs. fast) pålidelighed og miljøoverensstemmelse?

Isoleringsmediet inde i en ringhovedenhed er mere end blot et dielektrikum - det dikterer vedligeholdelsesintervaller, lækagerisici og endda regulatorisk accept. De fleste ingeniører er bekendt med SF6 (svovlhexafluorid) på grund af dets fremragende lysbuedæmpende egenskaber, men voksende miljøbestemmelser (F-gas-forordninger, EU 517/2014) presser på for alternativer. Vores fabrik har udviklet både SF6-isolerede og miljøvenlige tør luft + solidt isolerede Ring Main Unit-linjer. Her er hvordan hvert medie påvirker dit valg.

• SF6-isoleret RMU:Tilbyder kompakt størrelse (op til 70 % mindre end luftisoleret), høj dielektrisk styrke (3 gange så stor som luft) og forseglet-for-live-konstruktion. SF6 har dog et globalt opvarmningspotentiale (GWP) på 23.500. Lækage under 0,1 % pr. år er acceptabelt, men regelmæssig gasdensitetsovervågning er påkrævet. Vores Lugao Power Co.,Ltd. SF6 Ring Main Unit bruger lasersvejsede rustfri ståltanke, hvilket opnår mindre end 0,01% årlig lækage.
• Tør luft / N2-isoleret RMU:Bruger renset luft eller nitrogen ved 1,2–1,5 bar. GWP=0, ingen rapporteringspligt, men kræver større kapslingsdimensioner (20-30 % større) og lavere dielektrisk styrke. Vores fabriks tørluft RMU opfylder 24kV-klassificeringer med et 1,4 bar absolut tryk, og vi inkluderer aktiv trykovervågning som standard.
• Solid isoleret RMU:Epoxyharpiksindkapsling eliminerer gaslækage fuldstændigt. Ekstremt robust til vibrationsudsatte miljøer som offshore platforme. Ulempen: højere vægt og begrænset reparationsevne. Til bystationer tilbyder vores solidt isolerede ringhovedenhed 100 % grønne legitimationsoplysninger og delvis udledningsfri ydeevne.

Fra et pålidelighedssynspunkt skal du overveje driftsmiljøet. I kystområder med høj luftfugtighed er SF6 og solid isolering overlegne, fordi tørluftsystemer kan kræve yderligere tørrepatroner. Til kolde klimaer (under -25°C) kan SF6 blive flydende, medmindre der anvendes varmeapparater eller gasblandinger (SF6/N2). Vores fabrik løser dette med en speciel gasblanding i vores Arctic-grade Ring Main Unit. Vurder også producentens evne til at udføre genpåfyldning på stedet. Lugao Power Co.,Ltd. leverer globale serviceteams, der er uddannet til både SF6 og miljøvenlige medier.

Miljøoverholdelse er nu ikke til forhandling. Mange forsyningsudbud kræver en livscyklusvurdering (LCA). Vores fabrik har udført LCA for vores RMU-portefølje, hvilket viser, at en tørluft-ringhovedenhed reducerer CO2-fodaftrykket med 98 % over 30 år sammenlignet med SF6. For ingeniører, der arbejder med Green Building-certificeringer (LEED, BREEAM), kan valg af en lav-GWP RMU bidrage til kreditter. SF6 tilbyder dog stadig uovertruffen kompakthed til underjordiske transformerstationer. Beslutningsmatrixen bør omfatte: pladsbegrænsninger, lækageovervågningskapacitet og lokale miljøbestemmelser. Hos Lugao Power Co.,Ltd. tilbyder vi en hybridløsning: SF6-hovedtank med tørre luftkabler, balancerende ydeevne og bæredygtighed.

3. Hvorfor bør ingeniører evaluere fejlfremstilling og brydekapacitet før udvælgelse?

Fejlfremstilling og brudkapacitet er sikkerhedsnettene for enhver ringhovedenhed. Mens en belastningsafbryder kan afbryde belastningsstrømme op til mærkestrøm, kræver en fejlsituation, at RMU'en kan lukke på en kortslutning (fremstillingskapacitet) og derefter bryde fejlstrømmen (brudkapacitet) - ofte i koordination med opstrømsbeskyttelse. Vores fabrik har været vidne til fejl, hvor ingeniører antog, at RMU's afbryder kunne håndtere fejlopgaver svarende til en afbryder. Dette er en farlig misforståelse.

• Fejldannelseskapacitet (spidsværdi):For en ringhovedenheds belastningsafbryder er produktionskapaciteten typisk 2,5 til 3 gange den nominelle korttidsstrøm. For en 25kA/3s RMU skal fremstillingskapaciteten være mindst 62,5kA top. Vores fabrik tester hver batch med et syntetisk testkredsløb for at verificere ydeevnen under worst-case asymmetri.
• Fejlbrudskapacitet (RMS):Standard belastningsafbrydere er ikke designet til at bryde kortslutningsstrømme; de er afhængige af sikringer eller opstrømsafbrydere. Hvis dit design kun bruger RMU'en som en koblingsenhed, skal du sikre dig, at opstrømsafbryderen koordinerer med sikringskarakteristika. En ringhovedenhed udstyret med en vakuumafbryder kan dog have brudkapaciteter op til 31,5 kA symmetrisk. Lugao Power Co.,Ltd. tilbyder en RMU med en integreret VCB, brydekapacitet 25kA ved 24kV.
• Overfør strømbrud:I sløjfekonfigurationer, når den ene side er åben, og der opstår en fejl, skal RMU'en bryde overførselsstrømmen (typisk op til 1,2x Ir). Vores fabriks SF6-kontakt med tre positioner (lukket, åben, jordet) er testet til 1000 operationer ved overførselsstrøm 850A.

En anden kritisk faktor er jordafbryderens fremstillingskapacitet. Jordafbrydere skal være i stand til at lukke på en strømførende fejl - et krav, der ofte ignoreres. I henhold til IEC 62271-102 skal jordafbryderen have en nominel kortslutningskapacitet svarende til spidsmodstandsstrømmen. Vores fabriks ringhovedenhed inkluderer en aflåst jordkontakt, der er testet ved 62,5 kA peak. Vi råder altid ingeniører til at anmode om testcertifikater for både fremstillings- og brydningsopgaver, ikke kun den termiske modstand.

Overvej desuden antallet af fejlafbrydende operationer før vedligeholdelse. For vakuumafbrydere kan den elektriske udholdenhed være 100 fulde fejloperationer ved mærkestrøm. Vores fabrik bruger kobber-krom-kontakter til at opnå 30 fulde fejlafbrydelser ved 31,5 kA. I modsætning hertil har SF6-drejekontakter lavere fejlafbrydningsevne - de er afhængige af trykstigningen fra lysbuen. Vores erfaring er, at specificering af en ringhovedenhed med en kombination af sikringsswitch til feederbeskyttelse og VCB for indkomst giver den bedste balance. Lugao Power Co.,Ltd. leverer en koordinationsundersøgelse som en del af vores tekniske support, der sikrer, at dine fejlkapaciteter stemmer overens med relæindstillinger og transformerindkobling.

4. Hvilke mekaniske og miljømæssige udholdenhedstests validerer en ringhovedenhed til barske forhold?

Selv de bedste elektriske parametre betyder ingenting, hvis ringhovedenheden svigter på grund af korrosion, vibrationer eller ekstreme temperaturer. Ingeniører skal se ud over datablade og kræve bevis for mekanisk og miljømæssig udholdenhed. Vores fabrik driver et ISO 17025 akkrediteret laboratorium, hvor vi udsætter hvert RMU design for følgende valideringstest. Som en tommelfingerregel, hvis en producent ikke kan levere disse rapporter, skal du ikke angive deres produkt.

• Mekanisk udholdenhed (M1/M2 klasse i henhold til IEC 62271-1):M1 = 1000 operationer, M2 = 5000 operationer for lastafbrydere. For ringhovedenheder i hyppigt koblede netværk (f.eks. kondensatorbanker eller vindmøller) anbefaler vi M2-klasse. Vores Lugao Power Co.,Ltd. Ring Main Unit opnår 10.000 operationer på kontakten med tre positioner uden vedligeholdelse.
• IP beskyttelsesklassificering:For udendørs RMU (kiosktype) er IP54 eller IP65 obligatorisk. Til indendørs, IP3X minimum. Vores fabrik tilbyder IP67 til nedsænkningsudsatte områder - testet i 1 m vand i 30 minutter.
• Korrosionsbestandighed (C5-M høj korrosivitet):I henhold til ISO 12944 kræver kabinetter, der anvendes i industri- eller marinezoner, C5-M-belægning. Vores fabrik bruger nanokeramisk forbehandling + polyesterpulverbelægning, der består 1000 timers saltspraytest i henhold til ASTM B117.
• Temperaturstigningstest:Ved 1,1 x mærkestrøm bør temperaturstigningen på kontakter ikke overstige 65K for sølvbelagte kontakter. Vores fabrik udfører fiberoptisk overvåget temperaturstigningstest, hvilket sikrer, at vores ringhovedenhed kører 15 % køligere end IEC-grænserne.
• Kortslutning og intern lysbuetest:Ud over standard 1s-buen tester vi for trykaflastningseffektivitet. Vores fabriks RMU har en bagerste buekanal, der leder gasser væk fra operatøren, verificeret med fuldskalatest ved 31,5 kA/1s.

Seismisk kvalifikation overses ofte. I jordskælvsudsatte zoner skal Ring Main Unit modstå accelerationsniveauer (0,5 g til 1,0 g) uden at miste funktionalitet. Vores fabrik har kvalificeret vores RMU til 0,8 g vandret og 0,4 g lodret pr. IEEE 693. Overvej også højdereduktion: over 1000m reduceres den dielektriske styrke med omkring 1% pr. 100m. Til installationer på 2000 m giver vores fabrik et modificeret isoleringsdesign med øget frigang.

Bed endelig om typetestrapporter fra et uafhængigt laboratorium som KEMA, CESI eller IPH. Disse rapporter bør omfatte de termiske, dielektriske og mekaniske sekvenser. Hos Lugao Power Co.,Ltd. stiller vi vores fulde type testrapporter til rådighed for ingeniører via en sikker portal. Vi har også introduceret en digital tvillingtjeneste: vi simulerer den mekaniske levetid af din specifikke Ring Main Unit-konfiguration ved hjælp af finite element-analyse. Denne proaktive validering sikrer, at ingen skjulte svagheder kompromitterer dit netværk.

5. Hvordan kan livscyklusomkostninger og modularitet påvirke langsigtet transformerstationsplanlægning?

Ingeniører fokuserer ofte på indledende indkøbsomkostninger, men de samlede ejeromkostninger (TCO) for en ringhovedenhed strækker sig over 20-40 år. Vores fabrik har analyseret data fra over 500 transformerstationer, og vi fandt ud af, at vedligeholdelse, energitab og udvidelsesomkostninger udgør 60 % af TCO. Derfor fører valg af en RMU udelukkende på forhåndspris til højere langsigtede udgifter. Sådan anlægger du et livscyklusperspektiv.

• Vedligeholdelsesintervaller og adgang:En SF6 forseglet RMU kræver ingen gashåndtering i 20 år, hvis lækageraten er under 0,1 % pr. år. Vores fabriks ringhovedenhed har et vedligeholdelsesfrit design til koblingskammeret. For tørluftsenheder er der dog behov for periodiske trykkontroller. Vi uddanner lokale partnere til at udføre 5-års inspektioner.
• Energitab (belastningstab):Kobbertab i samleskinner og kontakter kan være betydelige. En 630A RMU med 150W tab ved fuld belastning over 20 år (forudsat $0,12/kWh) koster $3150 i tab alene. Vores fabrik optimerer kontaktdesign ved hjælp af sølv-nikkel-legering, hvilket reducerer tab med 18 % sammenlignet med standarddesign.
• Modularitet og udvidelsesmuligheder:En fremtidssikret ringhovedenhed bør tillade tilføjelse af fødemoduler uden gashåndtering eller demontering af samleskinne. Vores fabrik tilbyder et modulært "plug-and-bus"-system: du kan udvide en 2-feeder RMU til 6 feeders på 2 timer. Denne modularitet undgår kostbare ombygninger af transformerstationer.
• Tilgængelighed af reservedele:Sørg for, at producenten garanterer reservedele i mindst 25 år. Lugao Power Co.,Ltd. lagerfører alle komponenter til vores RMU-modeller, og vi tildeler en unik QR-kode til hver enhed for øjeblikkelig identifikation af dele.

Overvej desuden omkostningerne ved ikke-planlagte udfald. Ifølge vores fabriks pålidelighedsdatabase reducerer en ringhovedenhed med intern lysbueklassificering og fejltolerante mekanismer udfaldsvarigheden med 80 %. Vi inkorporerer selvdiagnostiske sensorer (temperatur, delvis udledning, gastæthed), der forbinder til en sky-baseret overvågningsplatform. Denne forudsigende vedligeholdelsesfunktion tilføjer 3-5 % til de oprindelige omkostninger, men reducerer livscyklusomkostningerne med 22 % i gennemsnit. For ingeniører, der arbejder med kritisk infrastruktur (hospitaler, datacentre), anbefaler vi vores "Smart RMU" med realtidsanalyse.

Til sidst skal du evaluere producentens evne til at give træning og fjernsupport. Vores fabrik inkluderer 2 dages idriftsættelsestræning på stedet for hver Ring Main Unit-ordre, plus en 10-års garanti på vakuumafbryderen. Når du beregner TCO, skal du medregne nedlukningsomkostninger: SF6-enheder kræver certificeret gasgenvinding, mens vores miljøvenlige tørluft-RMU kan skrottes uden særlige procedurer. Ved at vælge Lugao Power Co.,Ltd., tilpasser ingeniører økonomisk planlægning med operationel ekspertise.

Sammenfatning: Integration af tekniske faktorer i en sammenhængende RMU-strategi

At vælge en ringhovedenhed er en multidimensionel udfordring, der balancerer elektrisk robusthed, miljøtilpasningsevne, sikkerhed og økonomisk fremsyn. Ingeniører skal prioritere nominel spænding og kortslutningskapacitet som det ikke-omsættelige fundament. Derefter former valget af isoleringsmedium (SF6, tør luft eller fast) både lovoverholdelse og fysisk fodaftryk. Fejldannelses-/brudkapaciteter skal verificeres gennem typetest, ikke kun databladskrav. For barske miljøer, kræve bevis for mekanisk udholdenhed og korrosionsbestandighed. Endelig vil en livscyklusomkostningsanalyse, der inkluderer modularitet og forudsigelig vedligeholdelse, forhindre dyre eftermonteringer. Hos Lugao samarbejder vores fabriksingeniører med kunder for at skabe tilpassede RMU-løsninger, der overholder disse principper. Vi inviterer dig til at udnytte vores 20 års feltdata og vores Ring Main Unit-konfigurator til at bygge en specifikation, der leverer sikkerhed, pålidelighed og værdi i årtier.
